Beschreibung
JETZT NEU! mit Wellenfixiereinrichtung

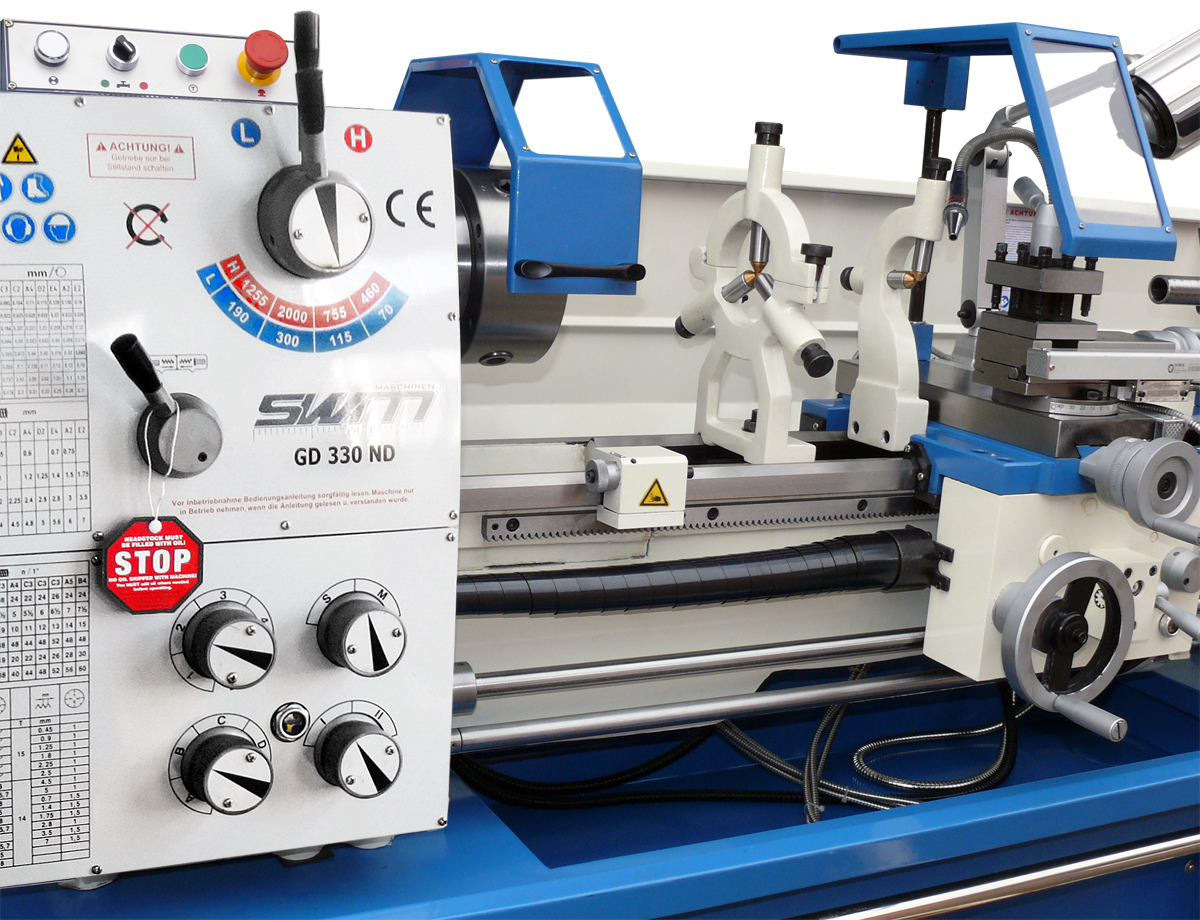

Technische Beschreibung Leit- und Zugspindel Drehmaschine GD330ND:
- Drehbank bestens für Schlossereien, Werkstätten geeignet
- Drehmaschine wird komplett fertig montiert ausgeliefert, die Präzisions Maßstäbe sind bereits montiert, lediglich die Positionsanzeige ist anzubringen

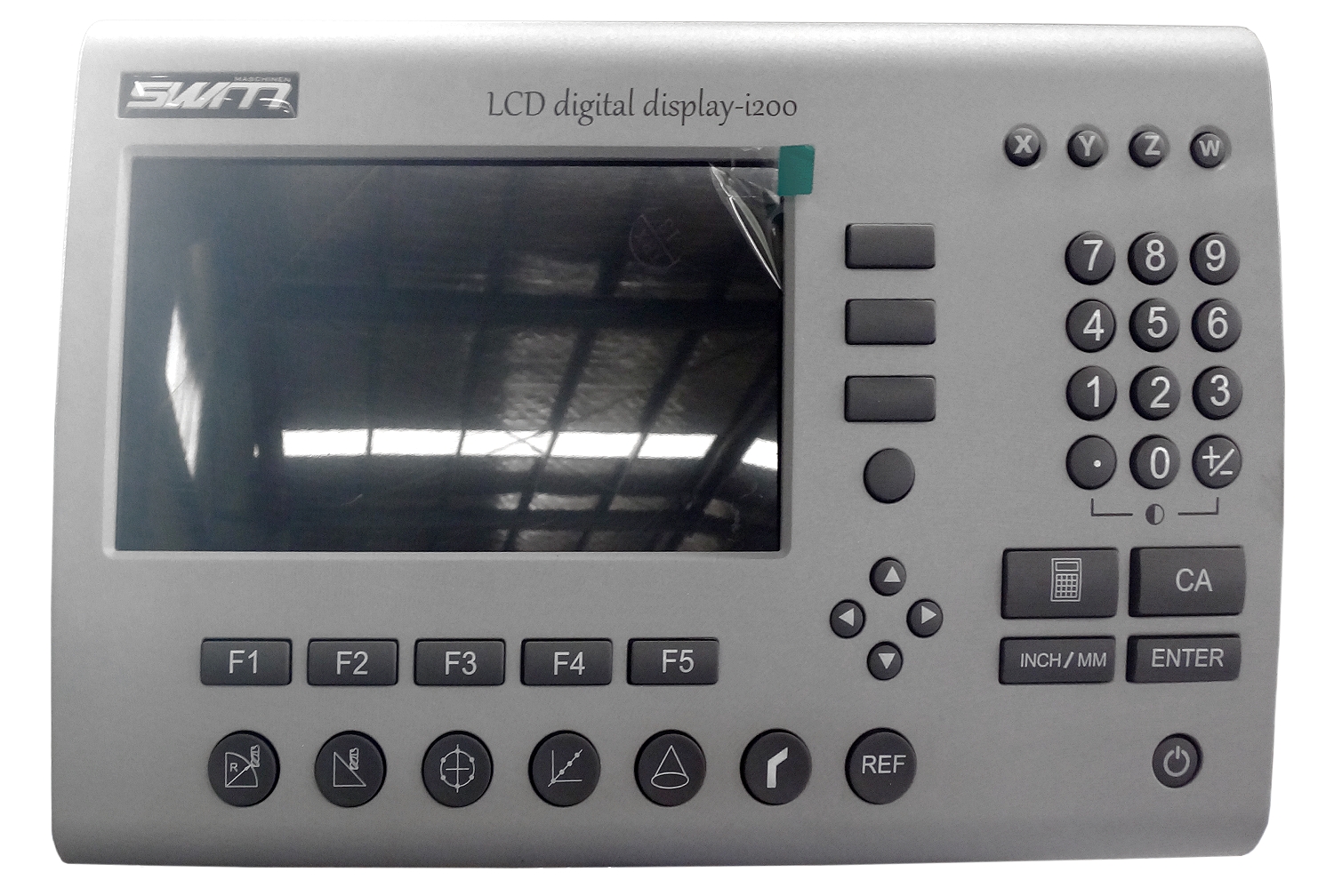

- Inkl. 3-Achs-Digitale Positionsanzeige für X, Y, und Z-Achse

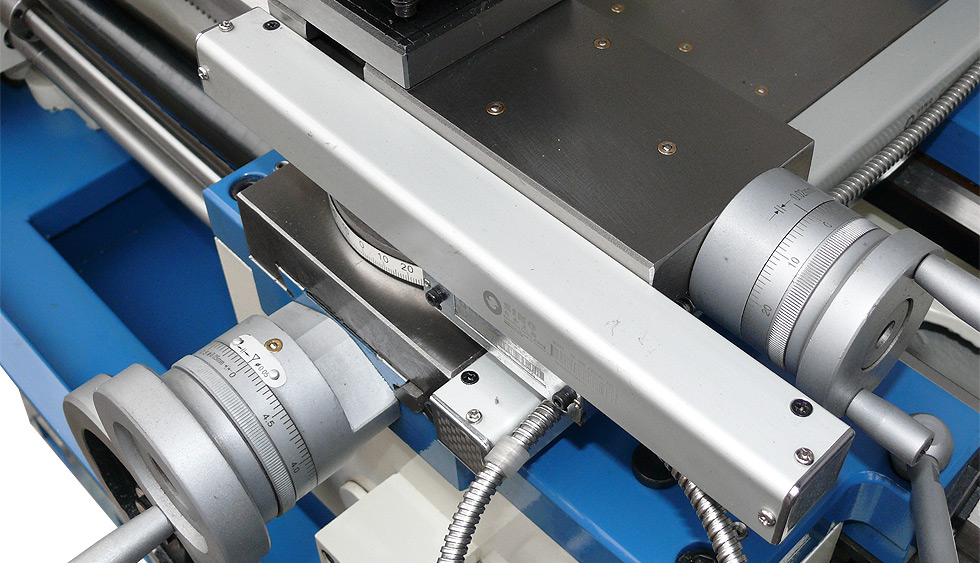

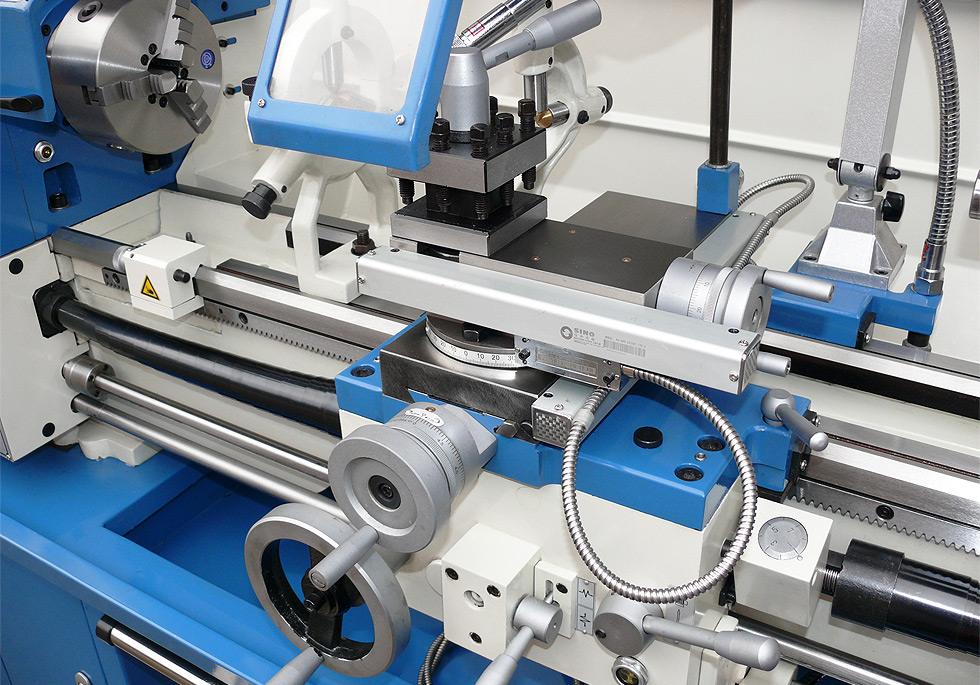

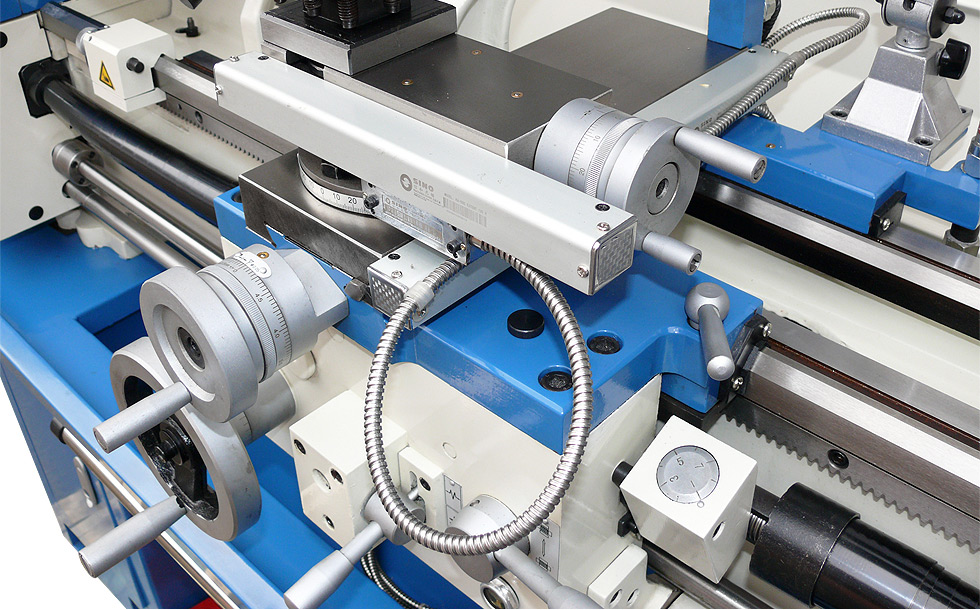

- Inkl. 3 präzisions Maßstäbe, fertig montiert für X, Y, und Z-Achse
- Teleskopabdeckung an Drehbank Leitspindel für eine gleichbleibende Präzision über die gesamte Lebensdauer
- Gehärtete und geschliffene Hauptspindel der Drehbank gewährleistet hohe Rundlaufgenauigkeit auch bei hohen Drehzahlen
- Die herausnehmbare Brücke der Drehbank, gestattet die Bearbeitung von Werkstücken mit größerem Durchmesser
- Gehärtete und geschliffene Getriebezahnräder sorgen für absolute Laufruhe
- Im ölbad laufendes Zahnrad- und Vorschubgetriebe für eine lange Lebensdauer
- Einfache und zügige Drehzahländerung ermöglicht das 2-Hebel-Schaltgetriebe der Drehbank
- Prismenbett aus Grauguß, induktiv gehärtet, verrippt und präzisionsgeschliffen
- Zur Reduzierung der Nebenzeiten ist die Drehbank mit einer Fußbremse ausgerüstet
- Spindel der Drehbank kann einfach und präzise durch nachstellbarem Präzisionsrollenlager ausgerichtet werden
- Sämtliche Führungen der Drehbank sind gehärtet sowie geschliffen und über Keilleisten nachstellbar
- Eine qualitativ sehr hochwertige Drehmaschine mit einem spitzen Preis- Leistungsverhältnis

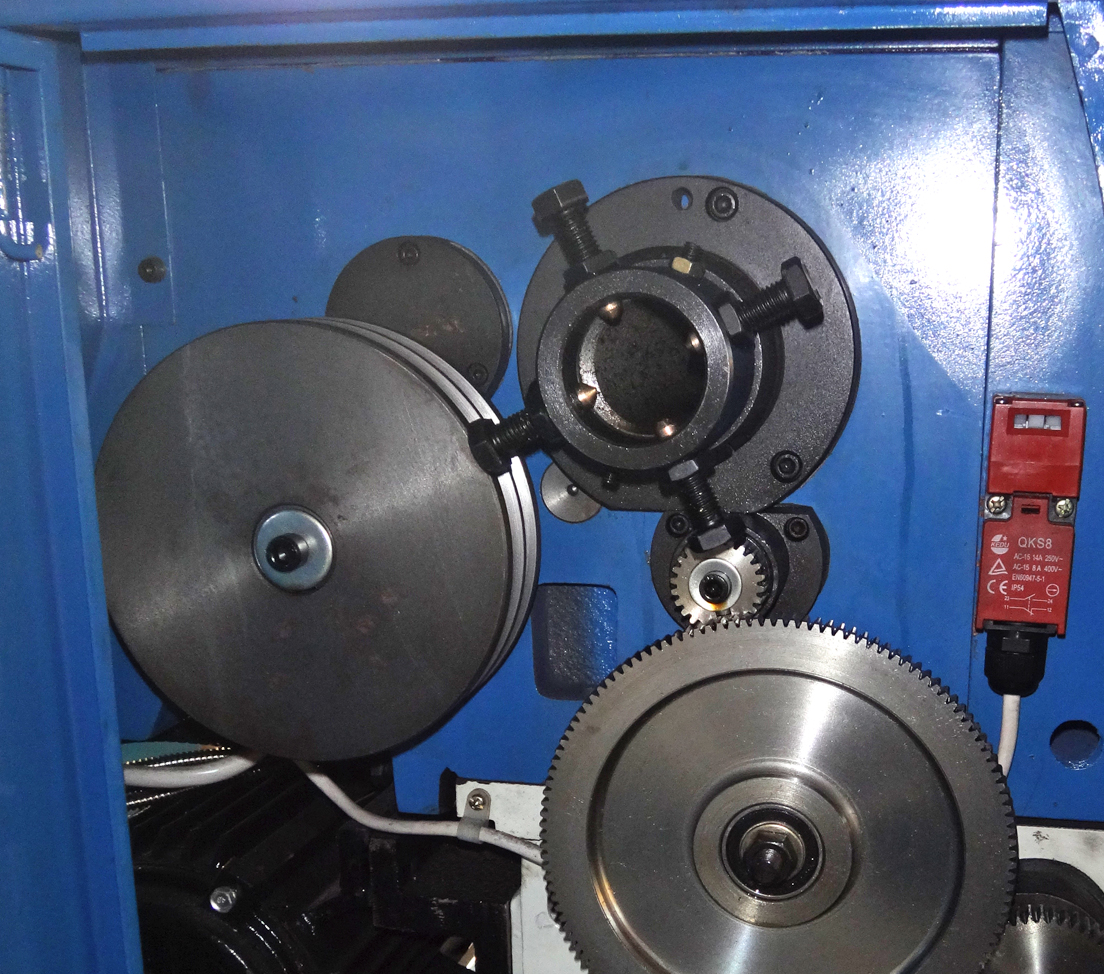

- Der Gewindeschneidbereich der Drehmaschine vergrößert sich durch den Wechselrädersatz
- LED Arbeitslicht am Schlosskasten der Drehbank montiert
- Selbstverständlich mit Links- rechtslauf ausgestattet
- Oberschlitten der Drehmaschine +/- 45° drehbar
- Leit- und Zugspindel einfach abschaltbar
- Einhebelklemmung für Reitstock
- Reitstock der Drehbank kann zum Kegeldrehen verschoben werden
- Geliefert wird die Drehbank Inkl. kompletter Kühlmitteleinrichtung mit biegsamen Schlauch

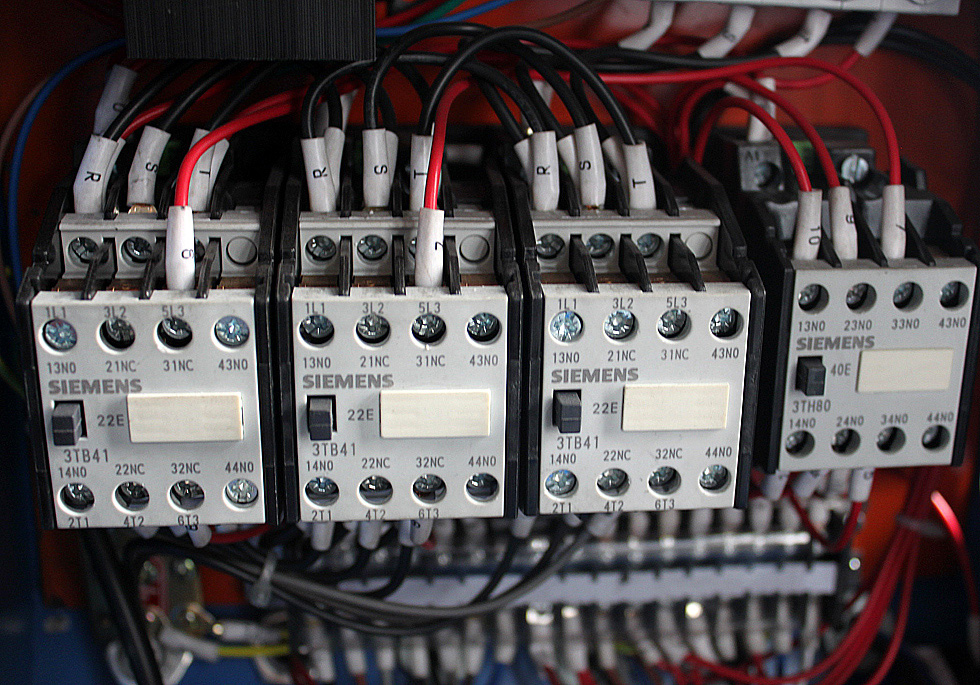

- Drehbank einzigartig in dieser Preisklasse mit hochwertigen elektrischen Bauteilen!
- Ebenfalls einzigartig in diesem Preisniveau, mit herausziehbarer Spänewanne (Schublade)
- Für ein sichereres Arbeiten mit der Drehbank ist am Oberschlitten ein positionsabhängiger elektr. Späneschutz angebracht
- Geliefert wird die Drehmaschine inkl. Abnahme- / Prüfprotokoll
Lieferumfang Drehmaschine GD330ND:
- 3 Achs Digitale Positionsanzeige
- Inkl. Präzisions Maßstäbe (für drei Achsen)
- jetzt NEU - mit Wellenfixiereinrichtung
- Kühlmitteleinrichtung kompl. mit biegsamen Schlauch
- 3-Backenfutter Ø 160 mm,
- 4-Backen Planscheibenfutter Ø 200 mm (Backen einzeln verstellbar)
- Aufspannscheibe Ø 250 mm
- Feststehende Lünette
- Mitlaufende Lünette
- Spänewanne als Schublade und Spritzwand
- Inkl. autom. Längs- und Quervorschub
- Leitspindel Teleskopabdeckung
- jetzt NEU - mit LED Maschinenleuchte
- Drehfutterschutzabdeckung
- Mikrometerlängsanschlag am Maschinenbett
- Fußpedal mit Bremsfunktion nach CE
- Motor mit Magnetbremse nach CE Norm
- 4-fach Stahlhalter
- feste Körnerspitze
- Reduzierhülse
- Wechselrädersatz
- Untergestell
- Gewindeuhr
- Bedienwerkzeug
- Werkzeugkoffer
- Bedienungsanleitung Drehmaschine
- Bedienungsanleitung Positionsanzeige
Technische Daten
Spitzenweite | 1000 mm |
Spitzenhöhe | 165 mm |
Spindeldrehzahlbereich | (8) 70 - 2000 U/min |
max. Drehdurchmesser | 330 mm |
max. Drehdurchmesser über Planschlitten | 196 mm |
max. Umlaufdurchmesser in der Brücke | 470 mm |
Spindelbohrung | 40 mm |
Spindelaufnahme nach DIN 55029 | Camlock D1 - 4 |
Bettbreite | 180 mm |
Vorschübe - Längsvorschübe | (40) 0,053 - 1,29 mm / U |
Vorschübe - Quervorschübe | (40) 0,013 - 0,31 mm / U |
Metrische Gewinde | (32) 0,4 - 7 mm |
Zollgewinde | (36) 4 - 60 Gg / 1" |
Reitstockkonus | MK 3 |
Reitstock Pinolenweg | 110 mm |
Reitstock Pinolendurchmesser | 32 mm |
Werkzeugaufnahme | 14 x 14 mm |
Motorleistung | 1,5 kW |
Netzspannung | 400 V / 50 Hz. |
Maschinengewicht ca. | 550 kg |
Maschinenabmessungen ca. | 1800 x 730 x 1400 mm |
