Die Drehmaschine wird komplett fertig montiert ausgeliefert, die 3 präzisions- Maßstäbe sind bereits montiert, lediglich die Positionsanzeige ist noch anzubringen.

Technische Beschreibung der Drehmaschine:

• Universelle und außerordentlich konsistente Leit- und Zugspindel Drehmaschine in einer sehr stabilen Ausführung
• Drehmaschine eignet sich bestens zum Bearbeiten von verschiedenen Materialien

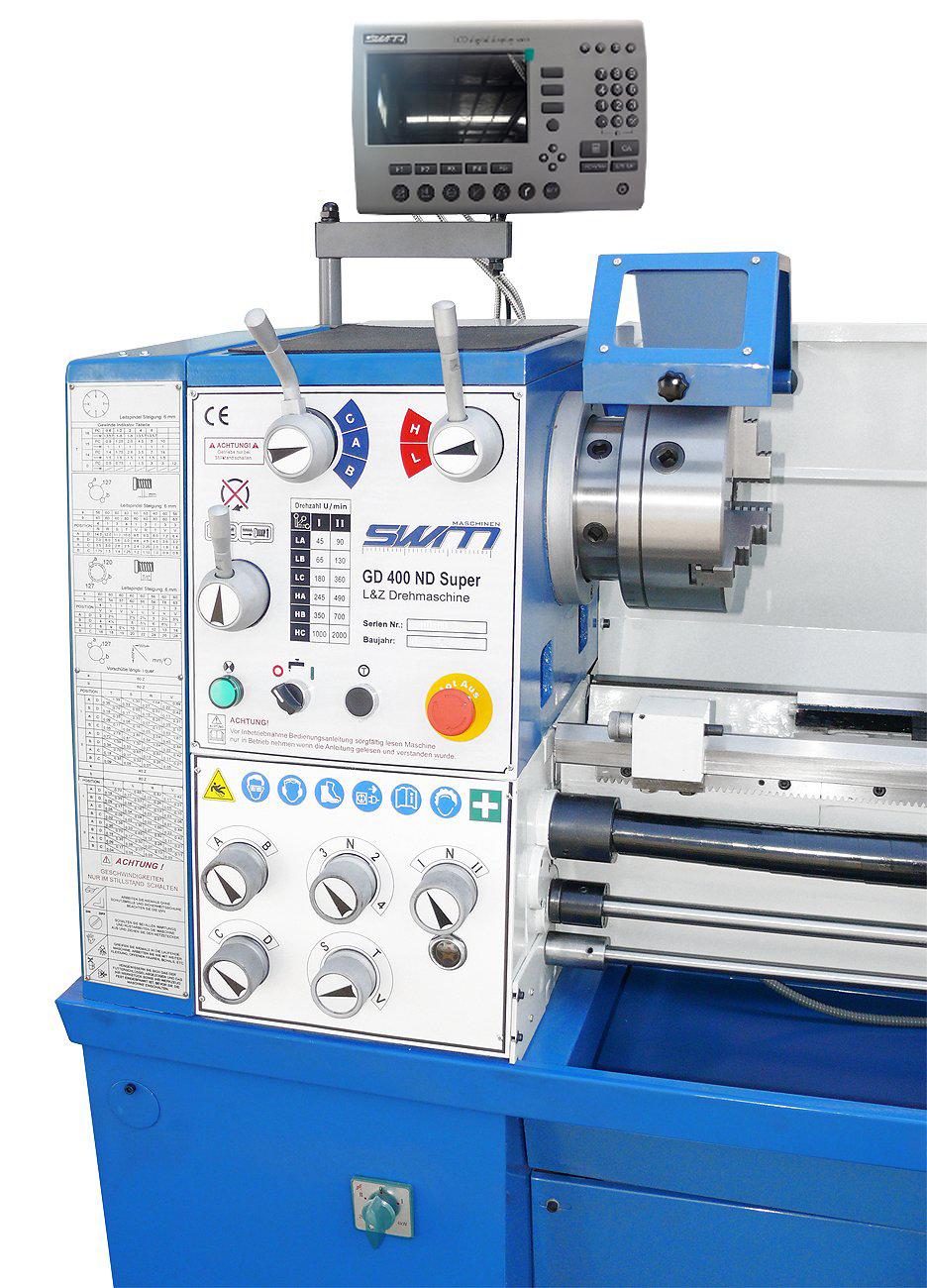

• Inkl. 3-Achs-Digitale Positionsanzeige mit neuer LCD Anzeige i200. Die 3 präzisions Maßstäbe sind fertig montiert
• Für eine gleich bleibende Präzision über die gesamte Lebensdauer wurde die Drehmaschine mit einer Teleskopabdeckung an der Leitspindel versehen
• Ideal geeignet für den Einsatz im Werkzeugbau, in der Einzelfertigung sowie in Ausbildungsstätten
• Zur Bearbeitung großer Wellendurchmesser ist die Drehmaschine serienmäßig mit überdimensionaler Spindelbohrung Ø 52 mm ausgestattet
• Zur Reduzierung der Nebenzeiten, als auch zur maximalen Sicherheit (durch sofortigen Spindelstop), ist die Drehmaschine mit einer elektromagnetischer Fußbremse ausgerüstet
• Das aus Grauguss gefertigte Prismenbett ist induktiv gehärtet und präzisionsgeschliffen.
• Eine Bearbeitung von Werkstücken mit Durchmessern bis zu Ø 505 mm ermöglicht die herausnehmbare Brücke
• Eine hohe Rundlaufgenauigkeit (< 0,009mm) gewährleistet die Spindelnase, durch ihre gewuchtete sowie mit Schrägkugellagern präzisionsgelagerte Hauptspindel
• Die Vorschub- und Hauptspindelgetriebe Zahnräder sind gehärtet, präzisionsgeschliffen und laufen im Ölbad
• Die präzisen Getriebekomponenten, das stark verrippte und somit vibrationshemmende Gussmaschinenbett sowie der schwere Maschinenunterbau aus Guss sorgen für höchste Laufruhe
• Spindelaufnahme Camlock ASA D1 - 5 nach DIN 55029
• Selbstverständlich mit Rechts- Linkslauf über Schaltspindel am Bettschlitten schaltbar
• Sämtliche Schlittenführungen sind gehärtet sowie geschliffen und über Keilleisten nachstellbar
• Drehmaschine wird mit hochwertigem Shell Tellus 46 Öl erst befüllt und wird vor Auslieferung einer umfangreichen Endkontrolle unterzogen.

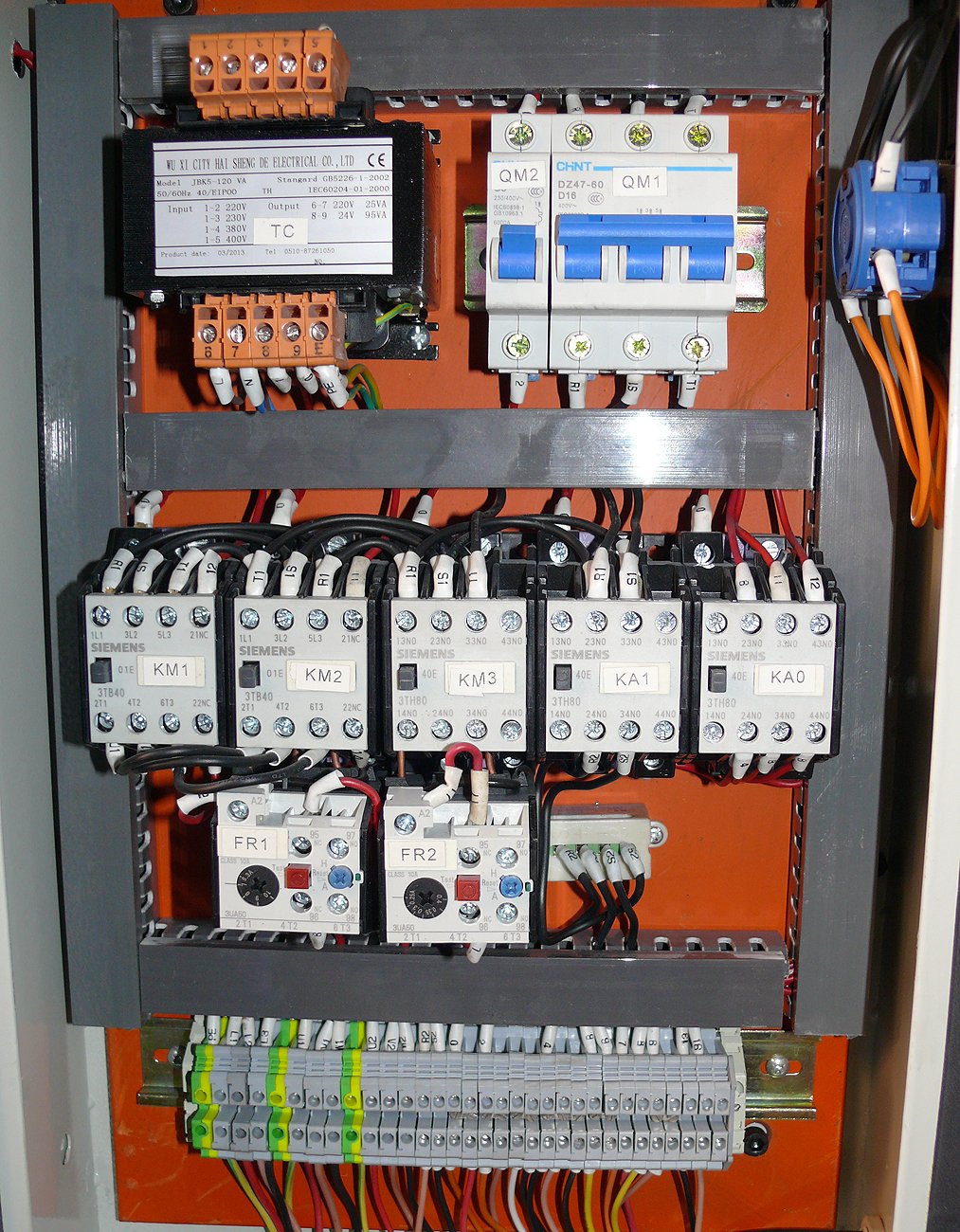

• Standardmäßig mit hochwertigen elektrischen Bauelementen

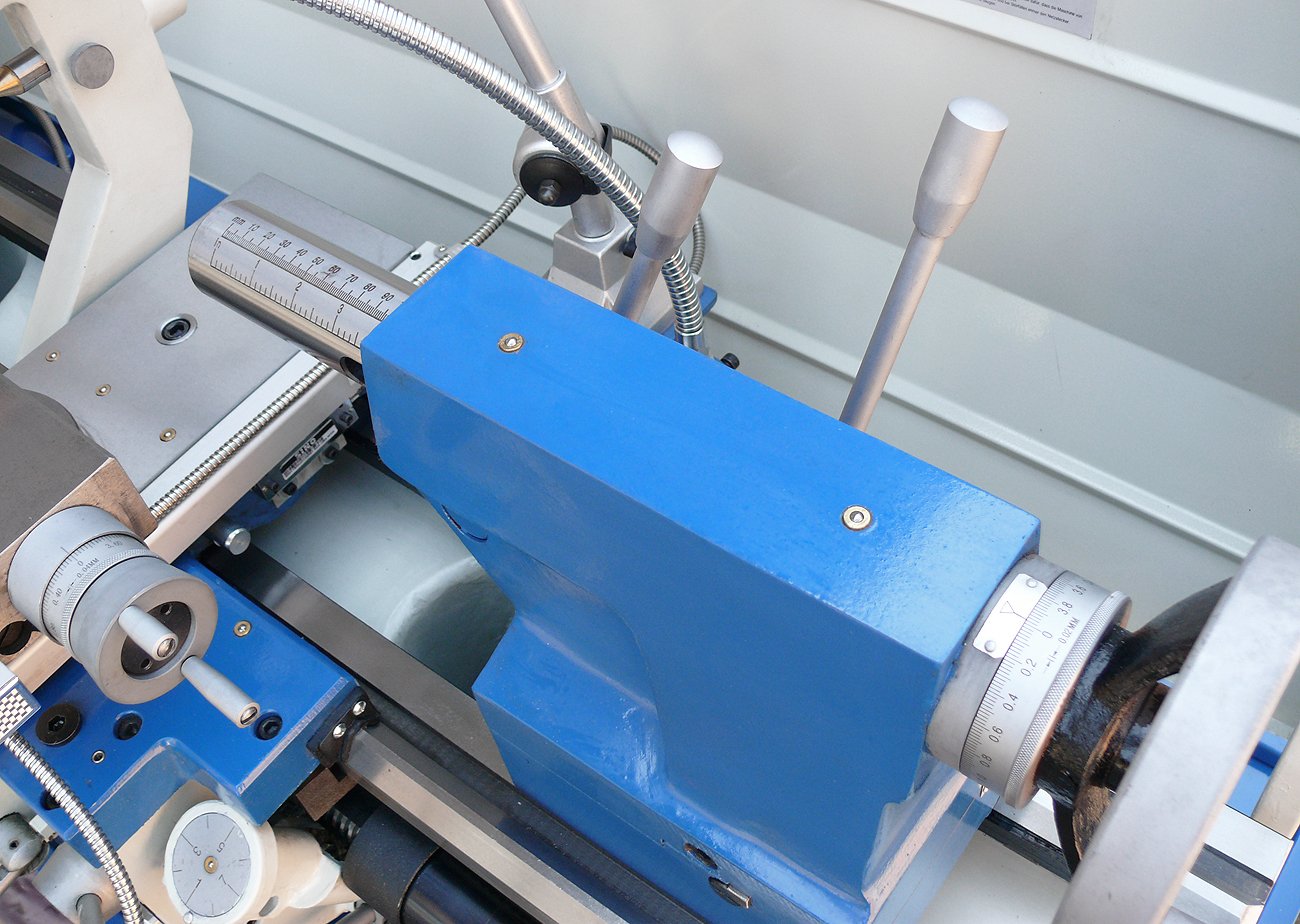

• Reitstock kann zum Kegeldrehen +/- 5mm verschoben werden
• Geliefert wird die Maschine serienmäßig mit integrierter Rutschkupplung und einem 2-stufen Motor

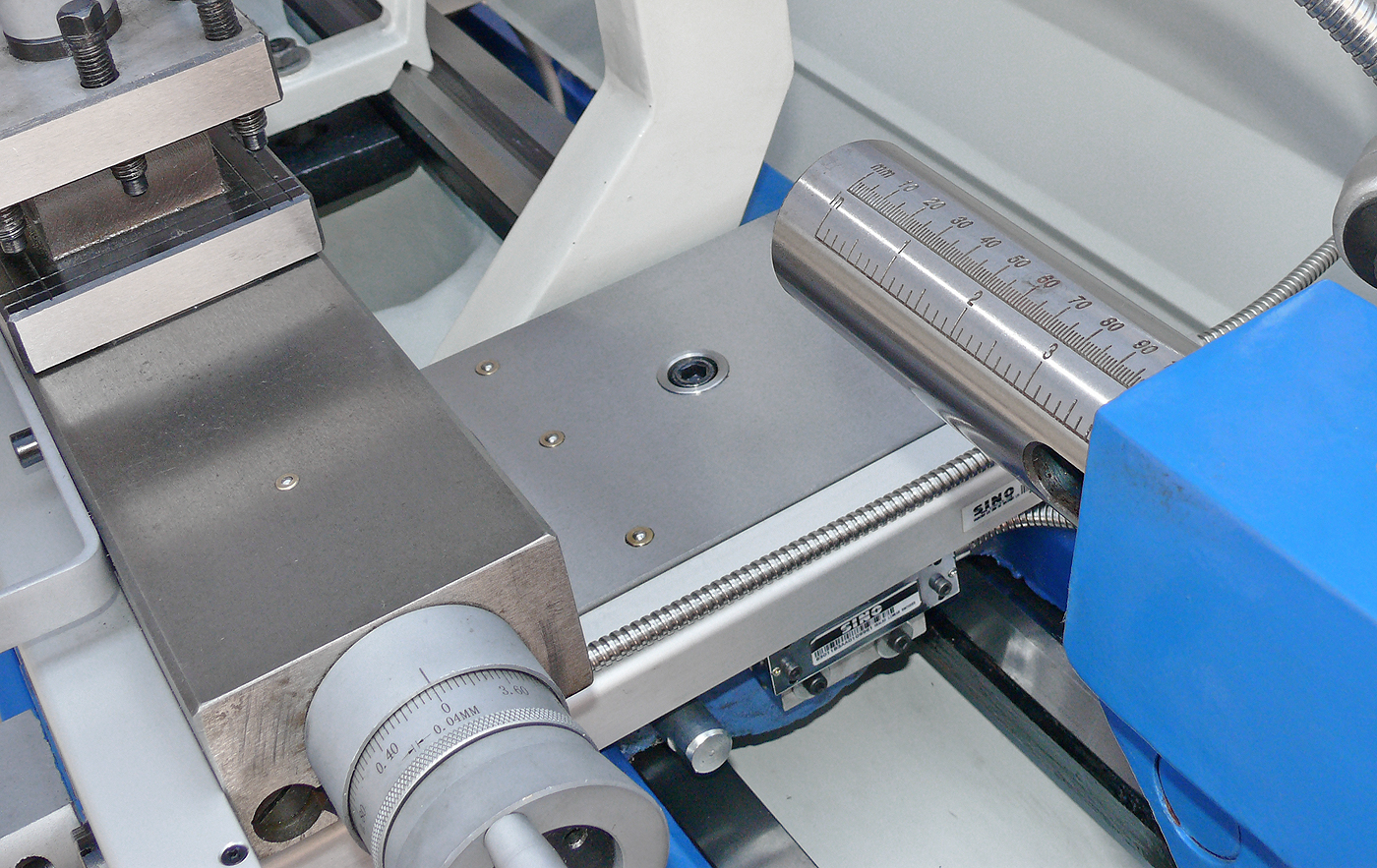

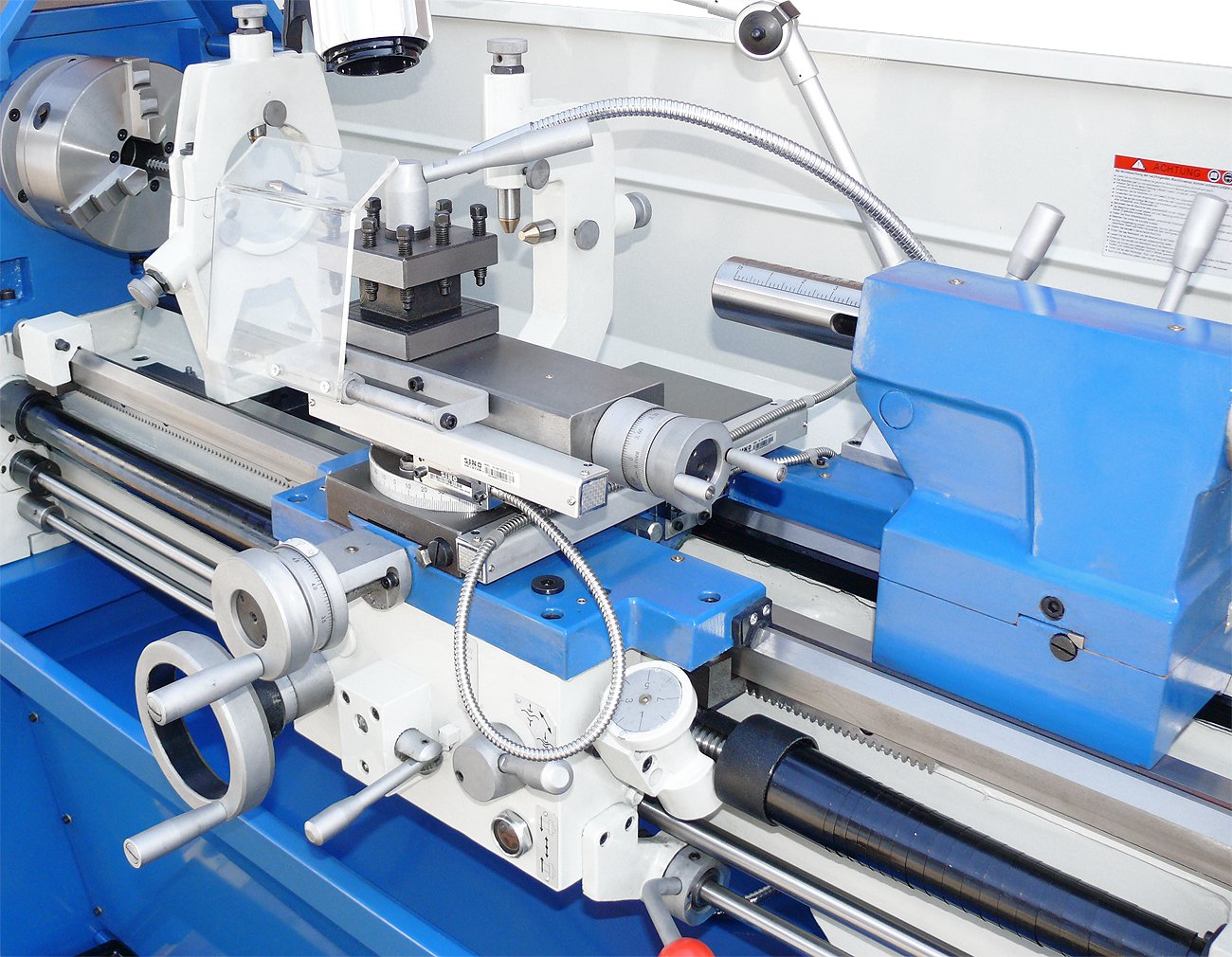

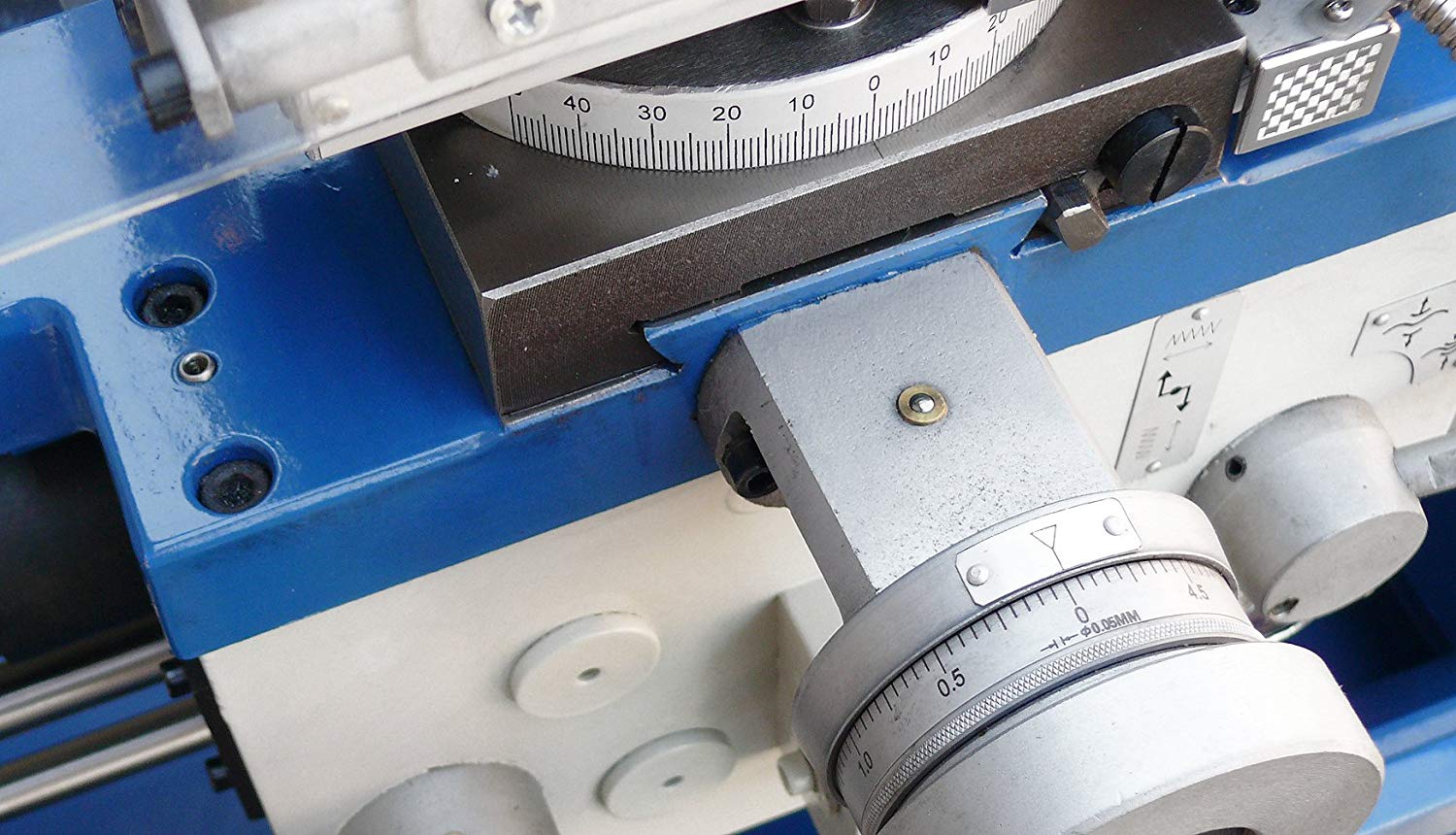

• Zu den weiteren Merkmalen gehören u.a. der +/- 45° drehbare Oberschlitten, die einfach abschaltbare Leit- und Zugspindel Einrichtung, die Einhebelklemmung des Reitstockes, sowie die am Bettschlitten angebrachte LED Arbeitsleuchte
• Geliefert wird die Drehmaschine inkl. Abnahme- / Prüfprotokoll
• Eine sehr hochwertige Drehmaschine mit einem spitzen Preis- Leistungsverhältnis im modernen Design

Lieferumfang der Drehmaschine:

• 3-Achs-Positionsanzeige jetzt NEU als LCD Anzeige i200
• Präzisions- Maßstäbe für drei Achsen
• Kühlmitteleinrichtung kompl. mit biegsamen Schlauch

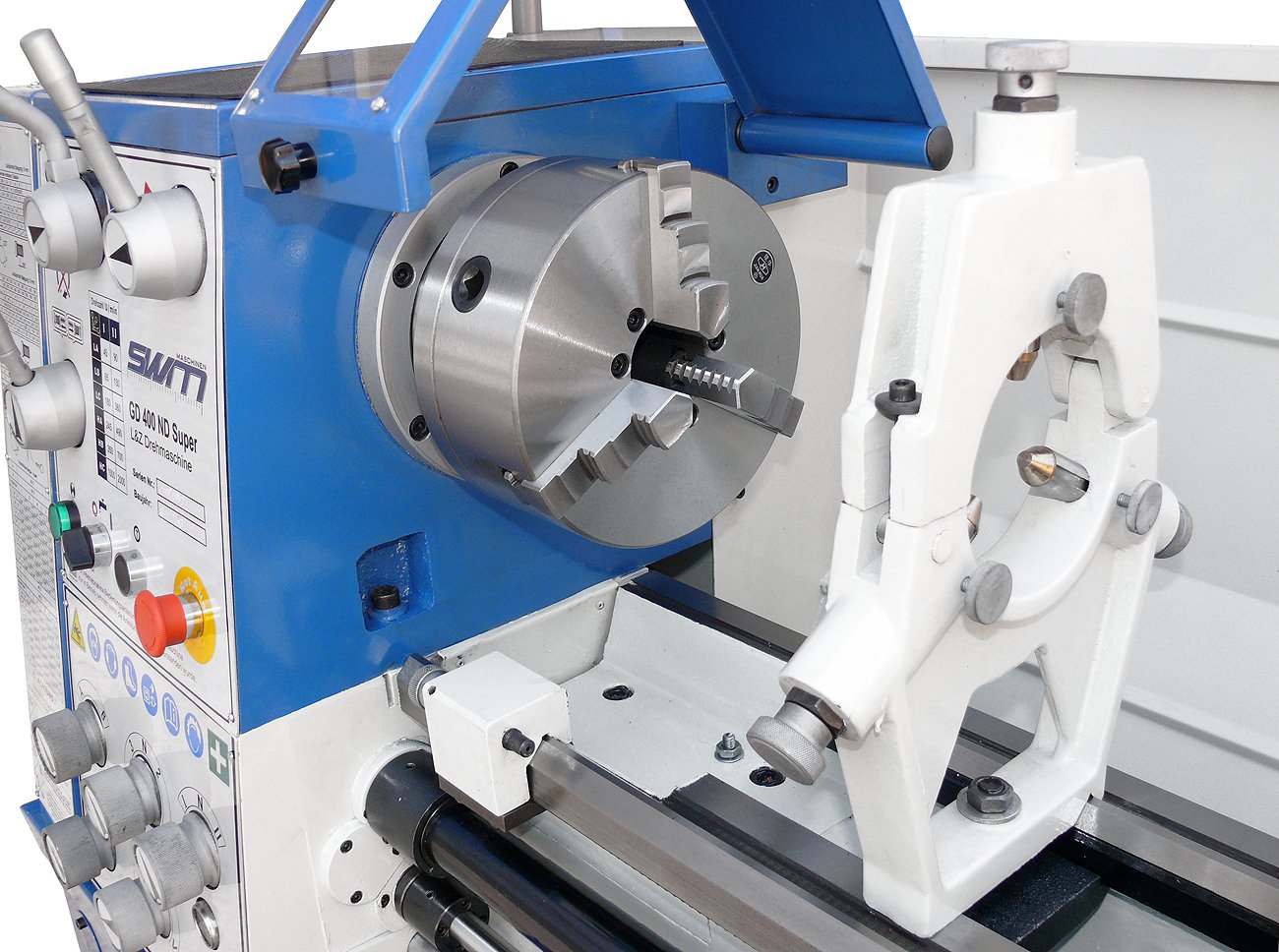

• 3-Backenfutter DK11-200 mm / D5 (ø 200 mm)
• 4-Backen Planscheibenfutter K72-200 mm / D5 (ø 200 mm) - Backen einzeln verstellbar
• Aufspannscheibe ø 320 mm
• Feststehende Lünette
• Mitlaufende Lünette
• Ausziehbare Spänewanne und Spritzwand

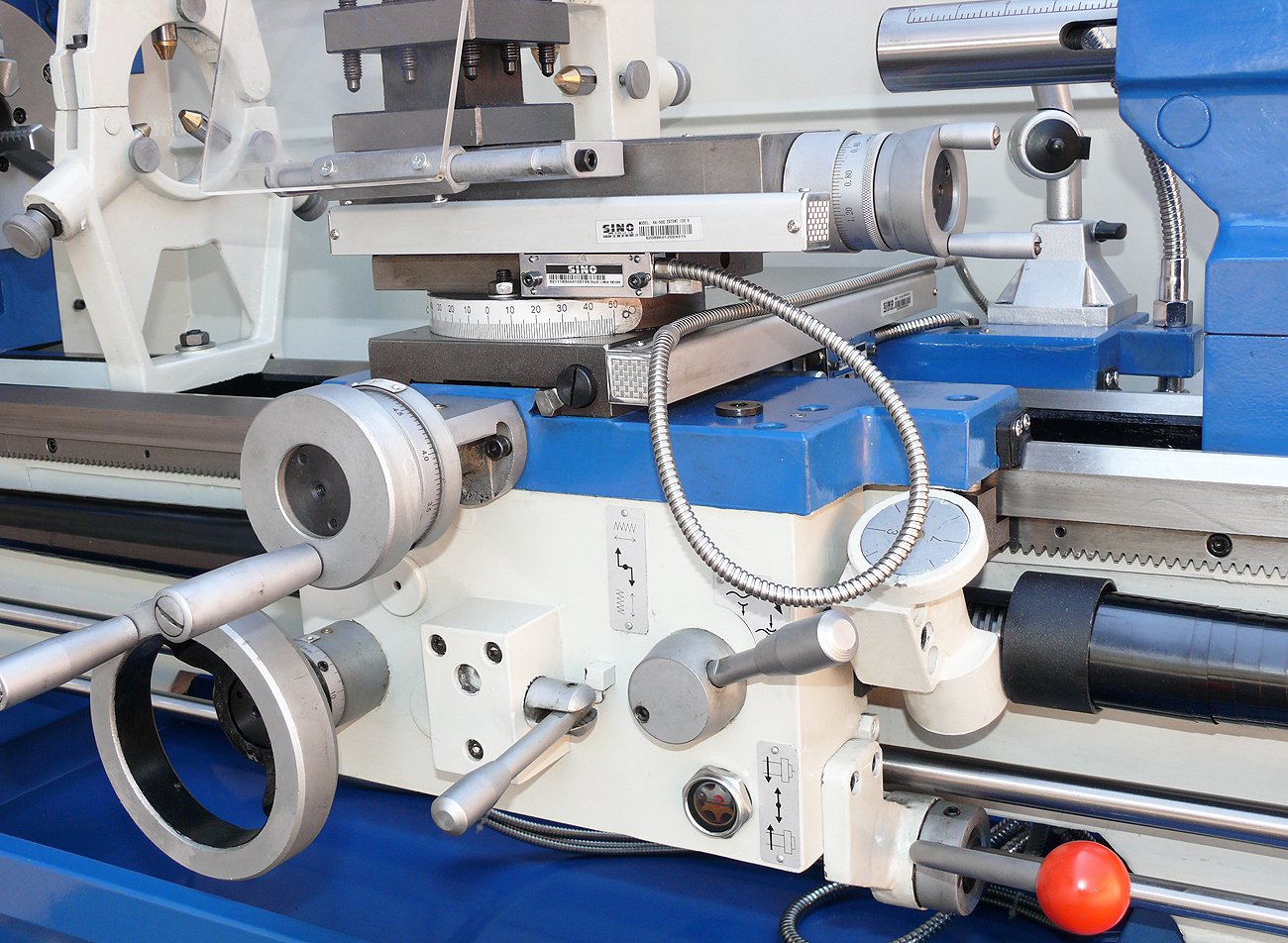

• autom. Längs- und Quervorschub

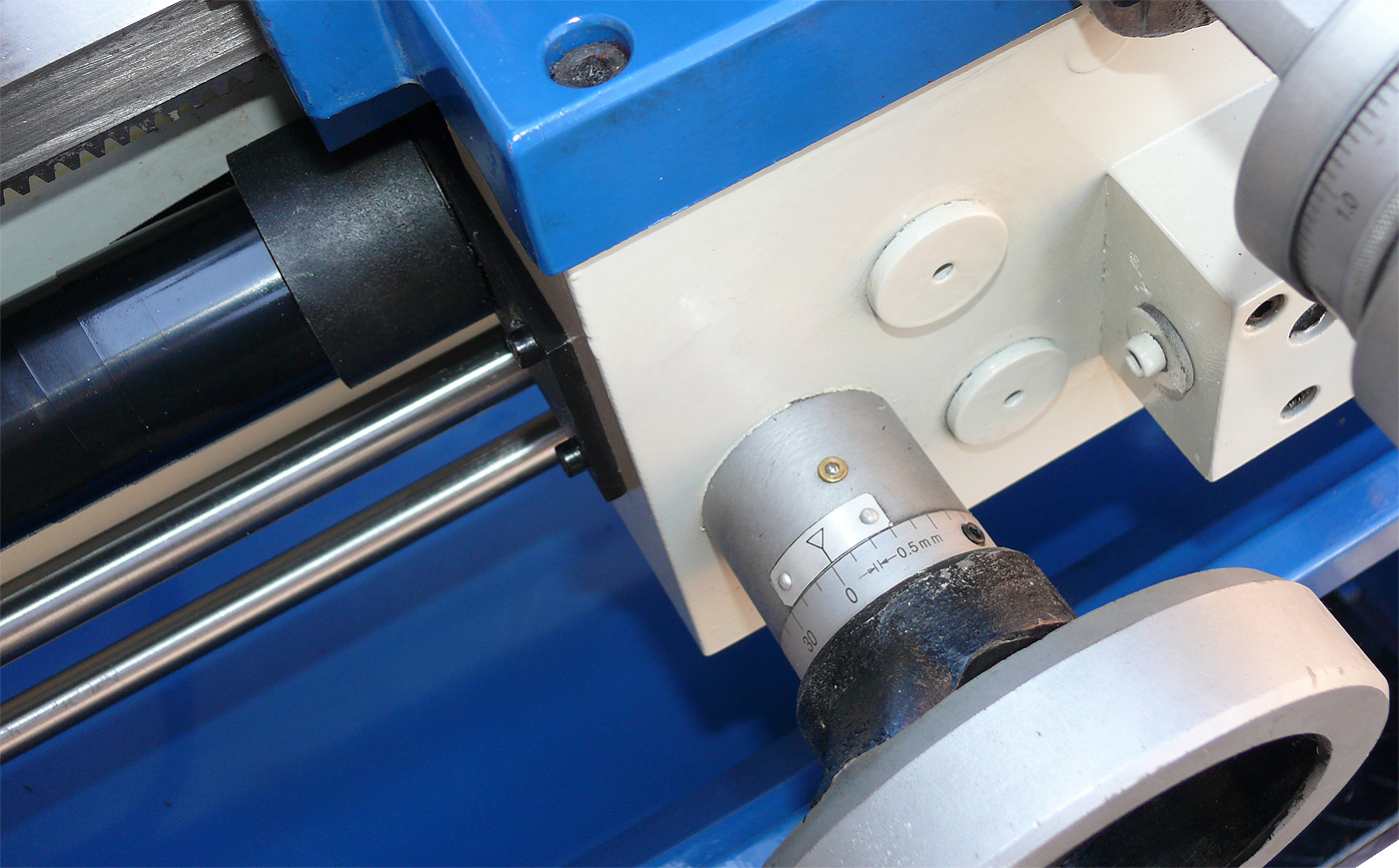

• Leitspindel Teleskopabdeckung
• Jetzt NEU mit LED Arbeitsleuchte

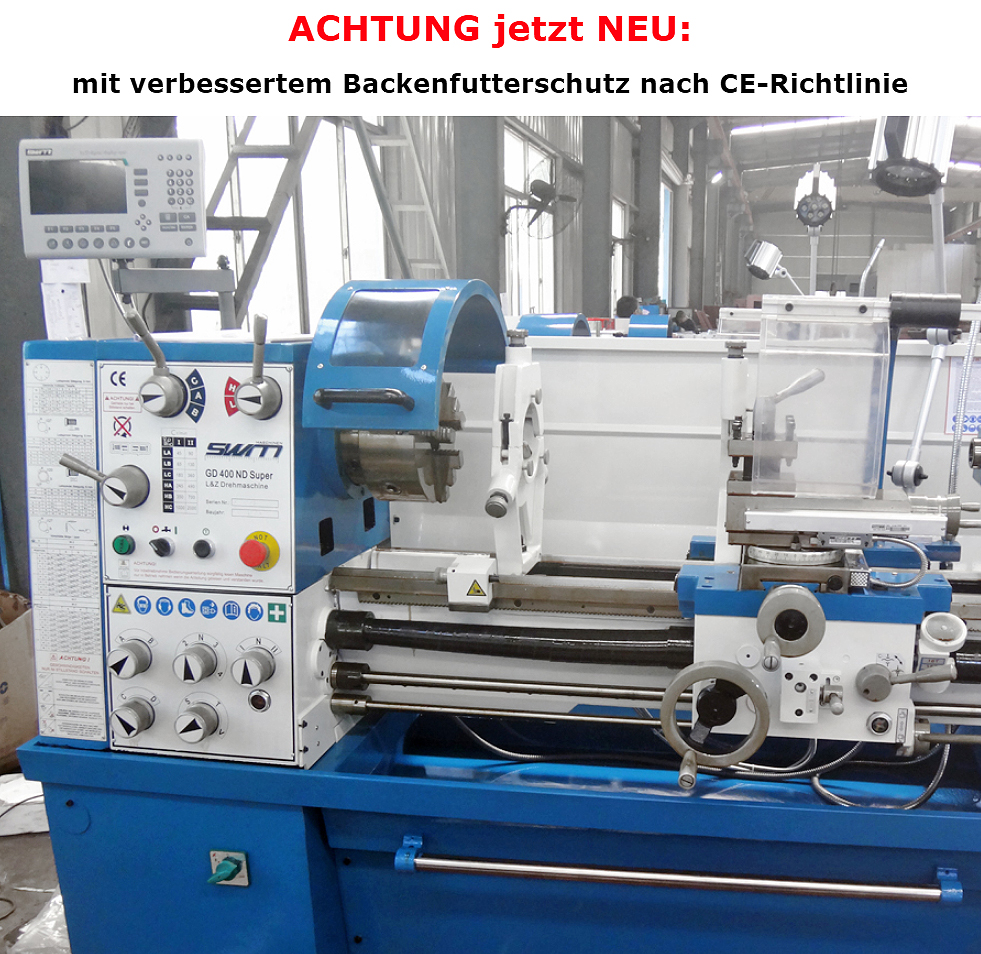

• Drehfutterschutzabdeckung

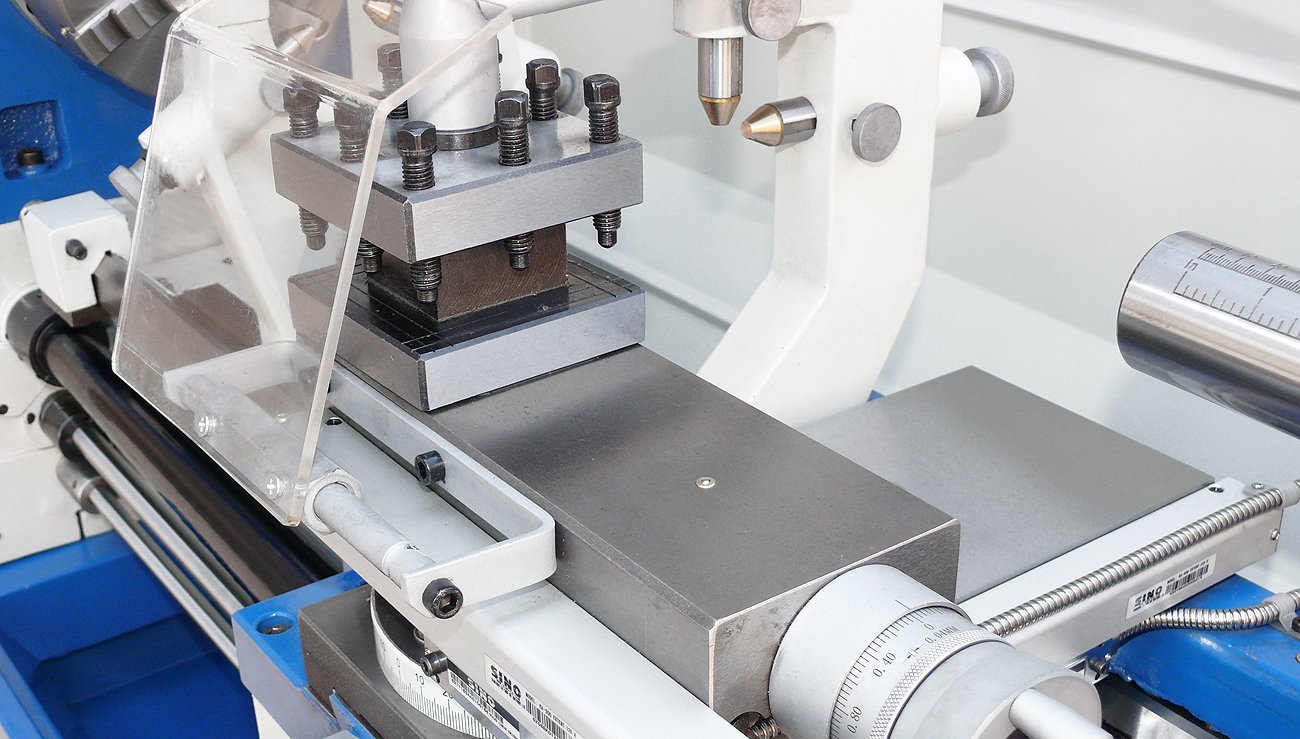

• Vierfachstahlhalter
• Rutschkupplung
• Mikrometerlängsanschlag
• Gewindeuhr
• Wechselrädersatz
• Spindelbremse
• Motor mit Magnetbremse nach CE Norm
• feststehende Zentrierspitze; Reduzierhülse
• Gussuntergestell
• Bedienwerkzeug
• Bedienungsanleitung Maschine
• Bedienungsanleitung Digitalanzeige (Nur auf Englisch)
