Beschreibung
Technische Beschreibung der Drehmaschine:
- Drehmaschine bestens für Schlossereien und Werkstätten geeignet
- Inkl. 3-Achs-Digitale Positionsanzeige mit neuer LCD i200. Die 3 präzisions Maßstäbe sind fertig montiert
- Teleskopabdeckung an der Leitspindel für eine gleich bleibende Präzision über die gesamte Lebensdauer
- Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellen Durchmessern
- Drehmaschine eignet sich bestens zum Bearbeiten von Stahl, Nicht Eisen Materialien und Kunststoffen
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Mit einer nach vorne ausziehbaren Spänewanne

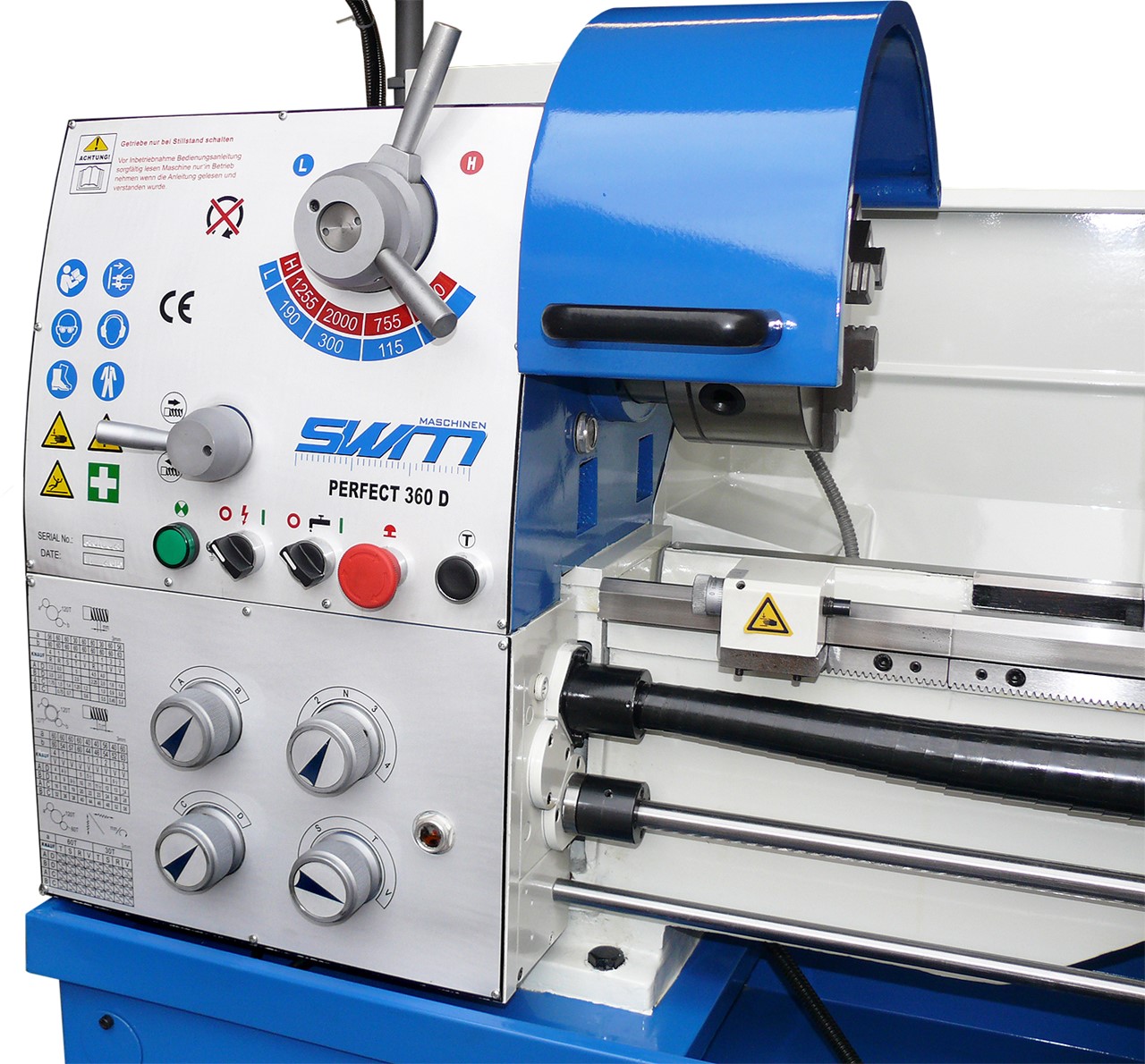

- Die Drehzahl- und Vorschubeinstellung ist präzise schaltbar und leichtgängig
- Ausgestattet ist die Drehmaschine mit einer elektromechanischen Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Prismenbett aus Grauguß, induktiv gehärtet und präzisionsgeschliffen
- Der Reitstock verfügt über eine Einhebelklemmung und ist zum Kegeldrehen verschiebbar
- Die Rundlaufgenauigkeit der Spindelnase (= 0,009 mm) ist gewährleistet
- Die Hauptspindel ist gehärtet und geschliffen, im Ölbad laufend
- Sämtliche Führungen wie Reitstock, Spindelstock sind nachstellbar

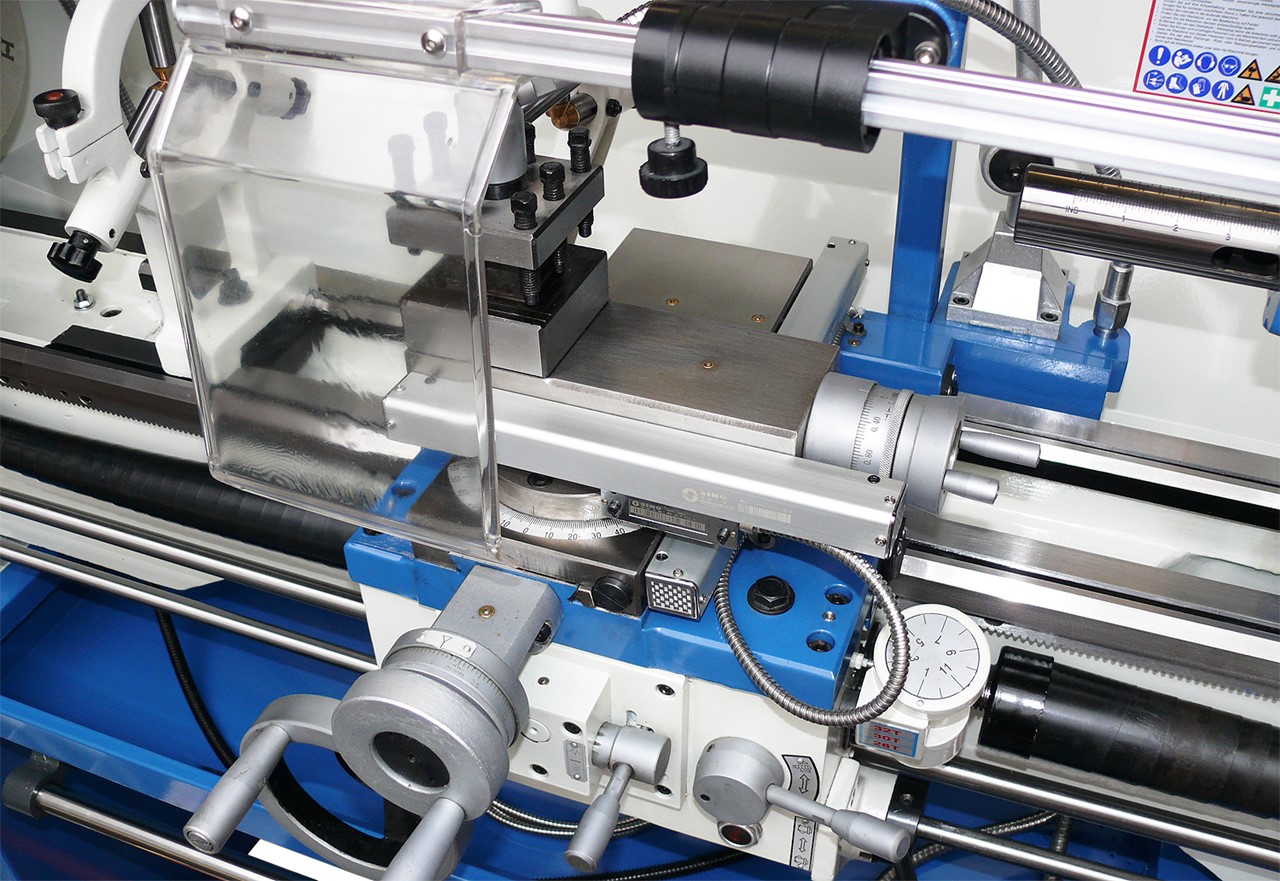

- Für ein sichereres Arbeiten ist am Oberschlitten ein positionsabhängiger elektr. Späneschutz angebracht
- Mit Abnahme- / Prüfprotokoll
Lieferumfang der Drehmaschine:
- 3-Achs-Positionsanzeige als LCD i200

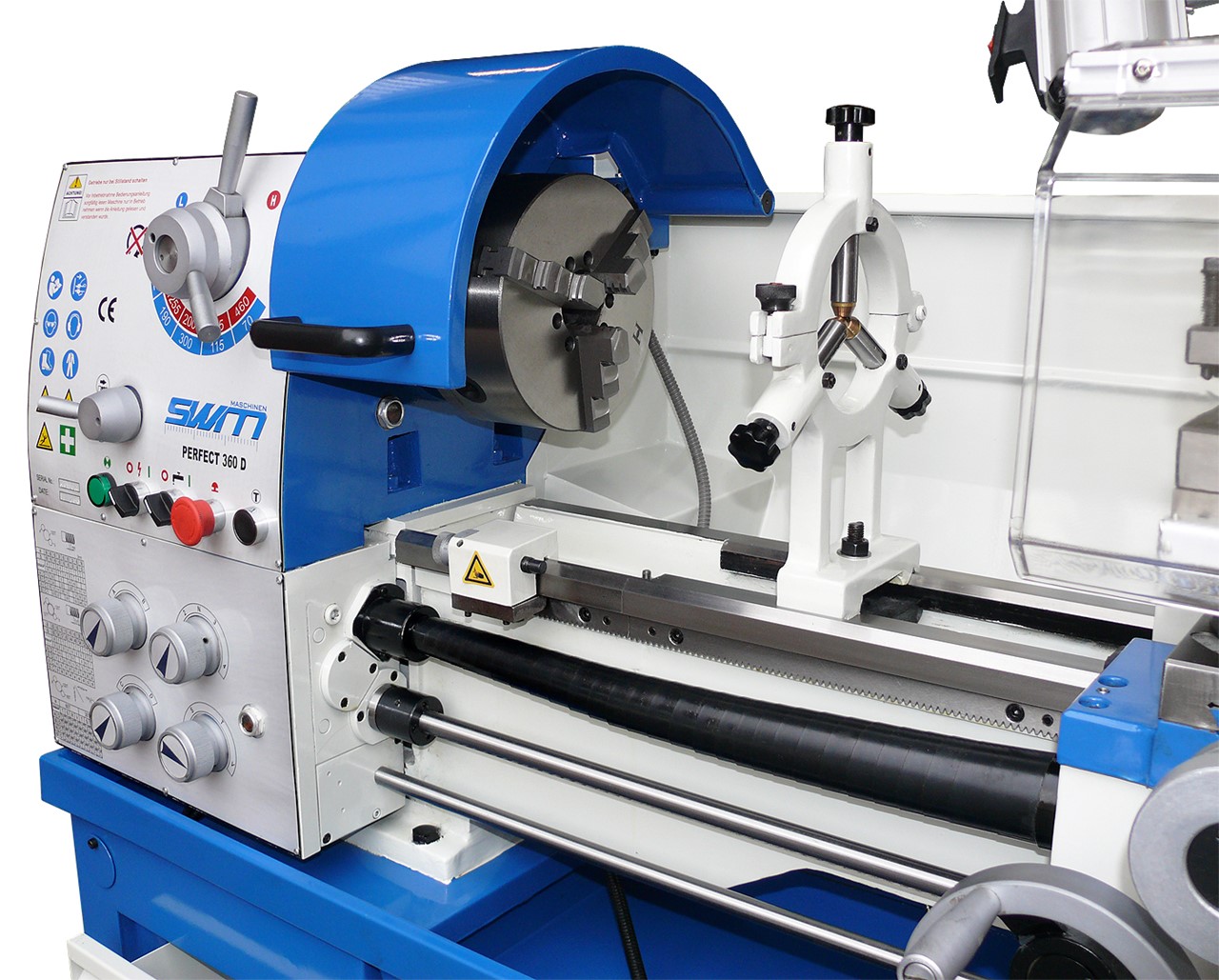

- 3-Backenfutter 200 mm
- 4-Backen Planscheibenfutter Ø 200 mm (Backen einzeln verstellbar)
- Aufspannscheibe 320 mm

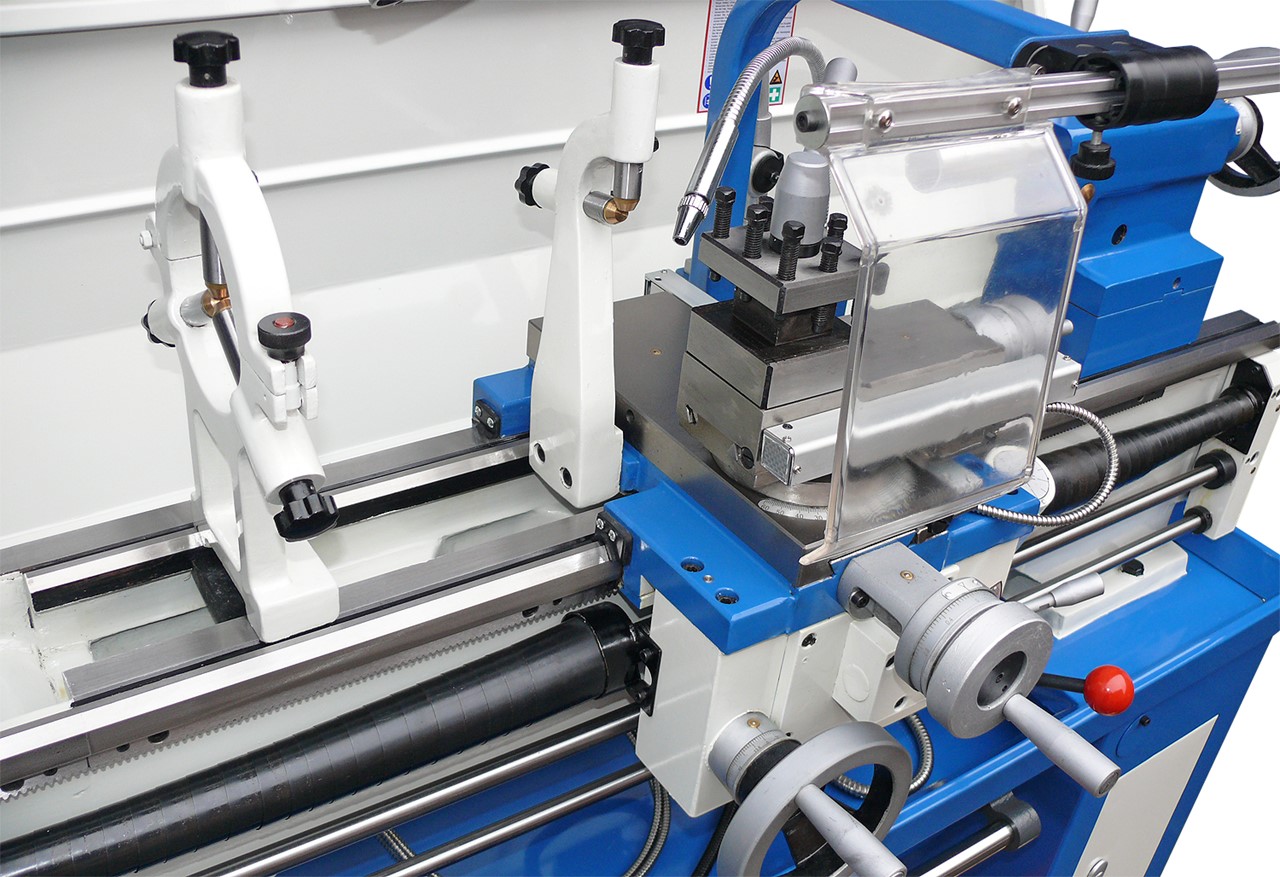

- Feststehende Lünette Durchlass Ø max. 70 mm
- Mitlaufende Lünette Durchlass Ø max. 50 mm
- Kühlmitteleinrichtung
- Erstbefüllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- Vierfachstahlhalter
- Schutzeinrichtung Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED Maschinenleuchte

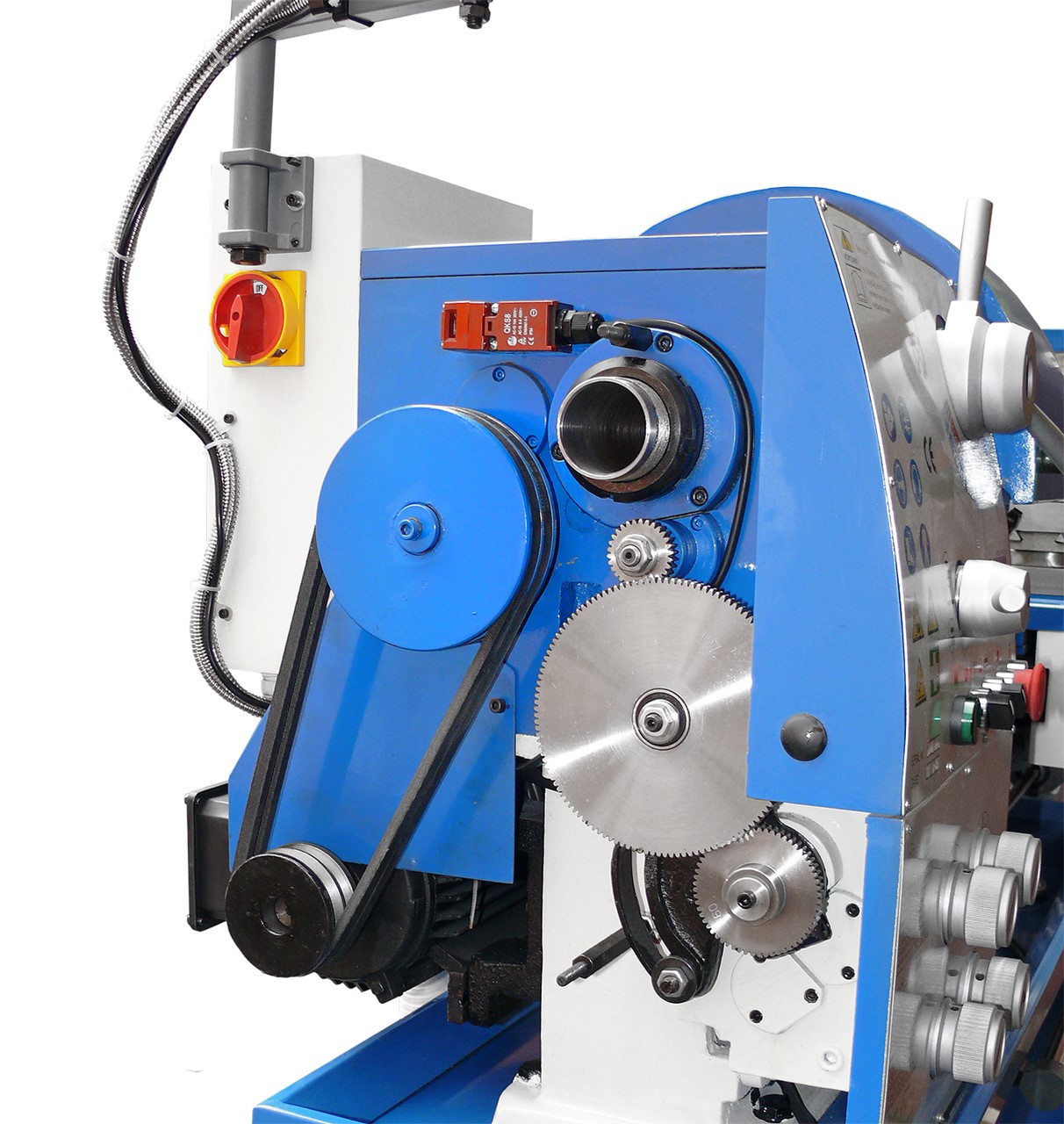

- Reduzierhülse, Wechselräder
- Zentrierspitzen
- Fußpedal mit Bremsfunktion

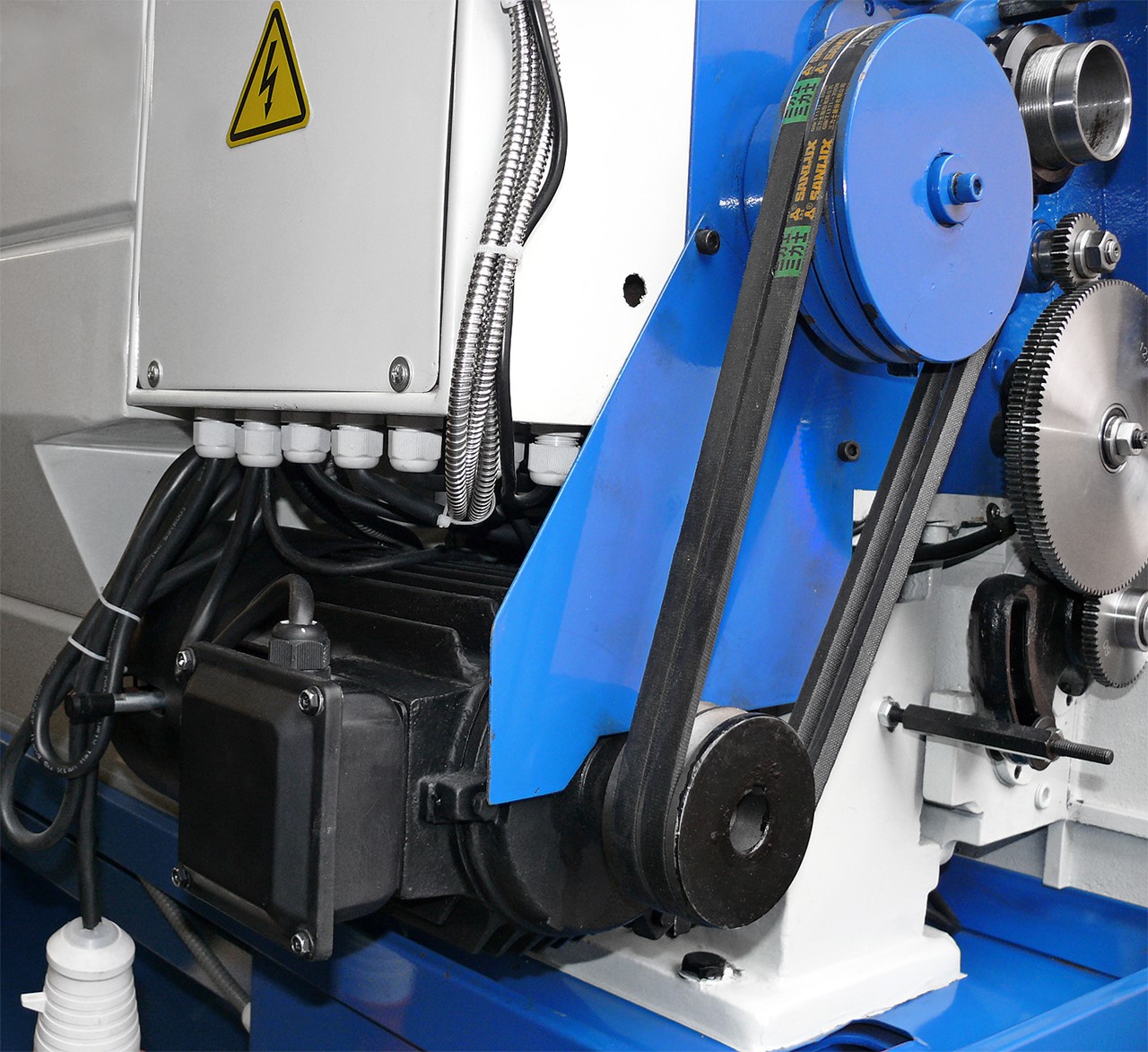

- Motor mit Magnetbremse nach CE-Norm

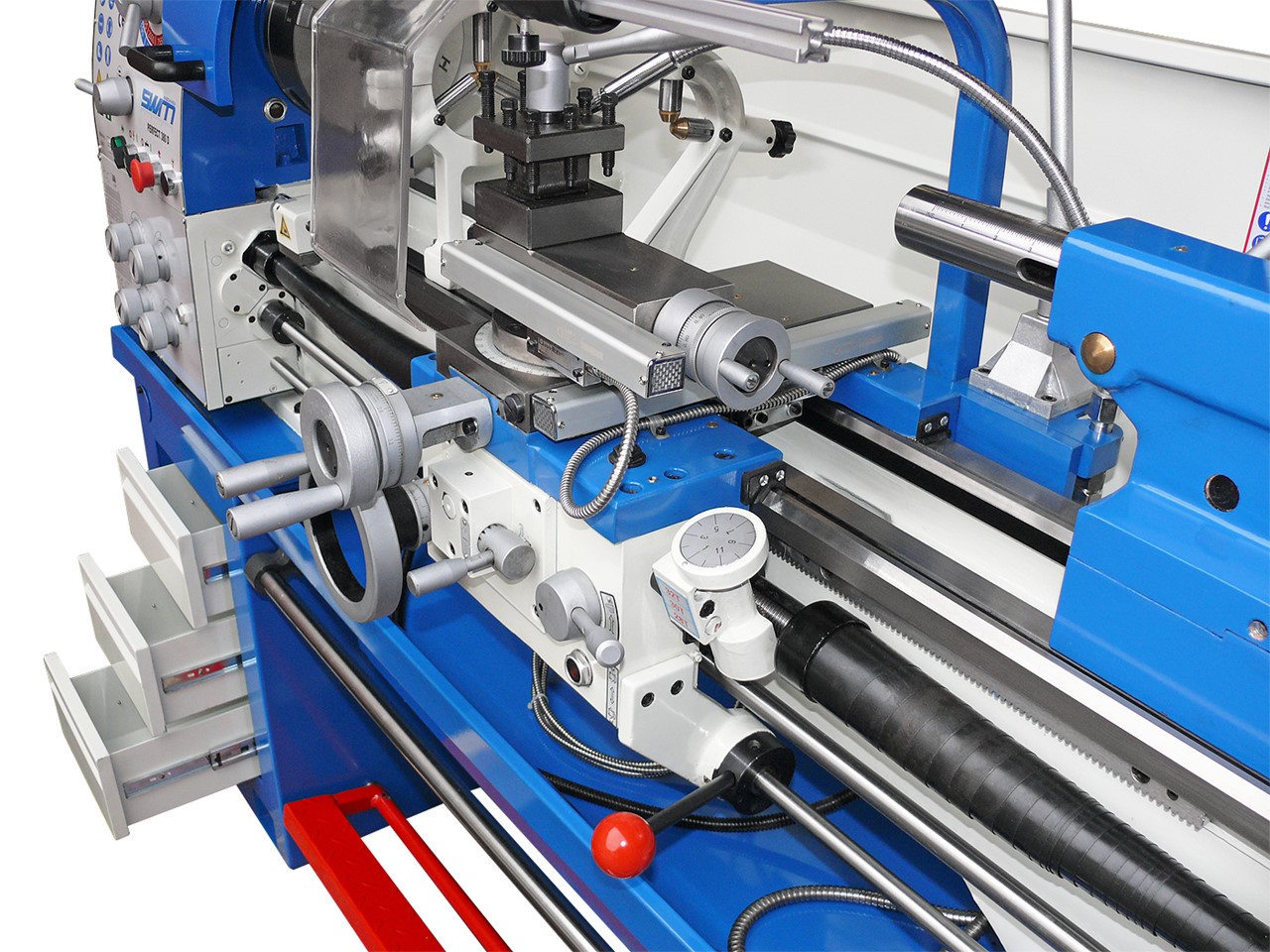

- Unterbau mit Schubladen
- Bedienwerkzeug
- Bedienungsanleitung Maschine
Technische Daten
Spitzenweite | 1000 mm |
Spitzenhöhe | 180 mm |
Spindeldrehzahlbereich | (8) 70 - 2000 U/min |
max. Drehdurchmesser | 360 mm |
max. Drehdurchmesser über Planschlitten | 210 mm |
max. Umlaufdurchmesser in der Brücke | 480 mm |
Spindelbohrung | 51 mm |
Spindelaufnahme nach DIN 55029 | Camlock D1 - 5 |
Bettbreite | 186 mm |
Vorschübe - Längsvorschübe | (32) 0,052 - 1,392 mm / U |
Vorschübe - Quervorschübe | (32) 0,014 - 0,380 mm / U |
Metrische Gewinde | (26) 0,4 - 7,0 mm |
Zollgewinde | (34) 4 - 56 Gg / 1" |
Reitstockkonus | MK 4 |
Reitstock Pinolenweg | 100 mm |
Reitstock Pinolendurchmesser | 42 mm |
Werkzeugaufnahme | 16 x 16 mm |
Motorleistung | 1,5 kW |
Netzspannung | 400 V / 50 Hz. |
Maschinengewicht ca. | 550 kg |
Maschinenabmessungen ca. | 1920 x 810 x 1650 mm |
