Beschreibung

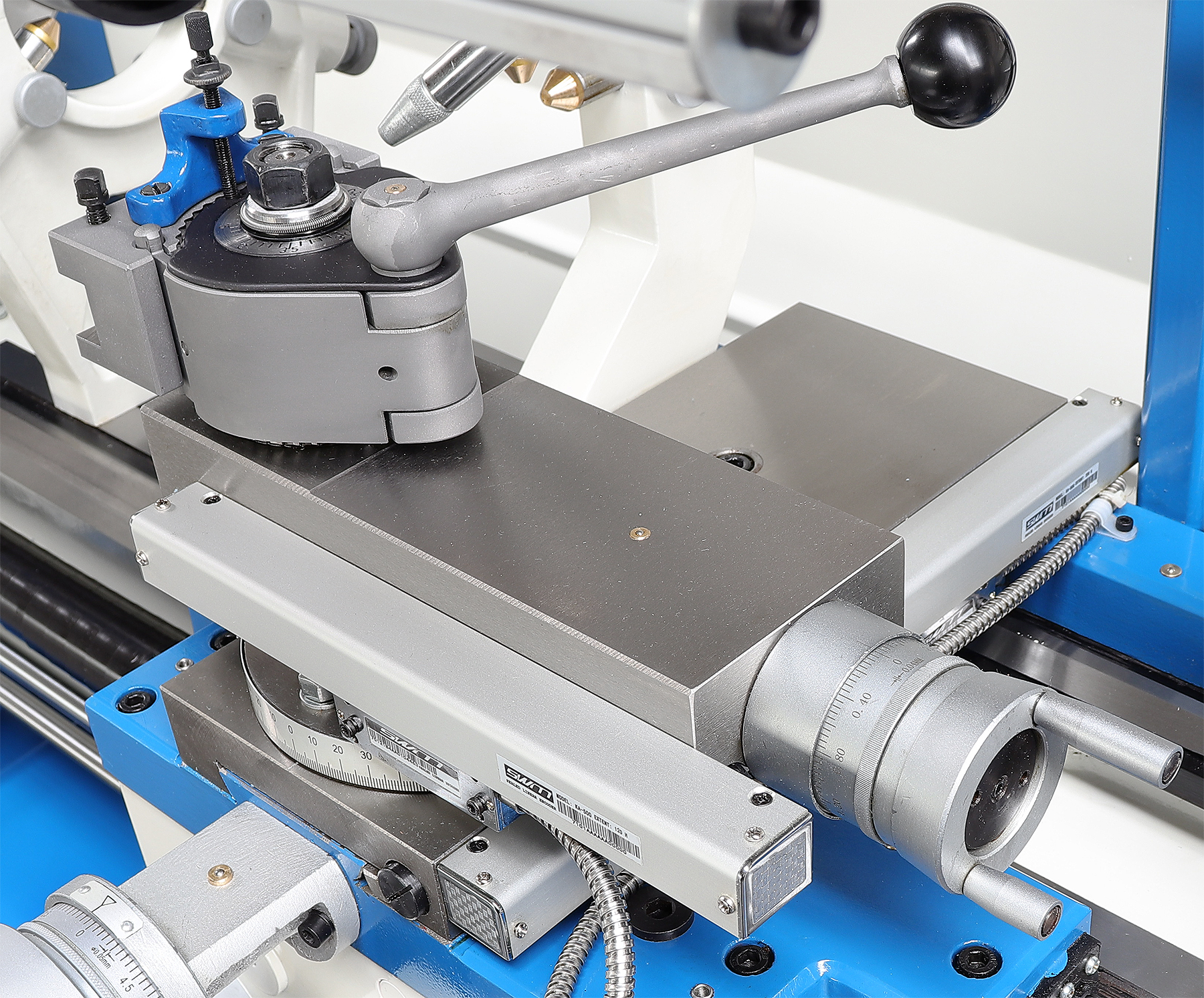

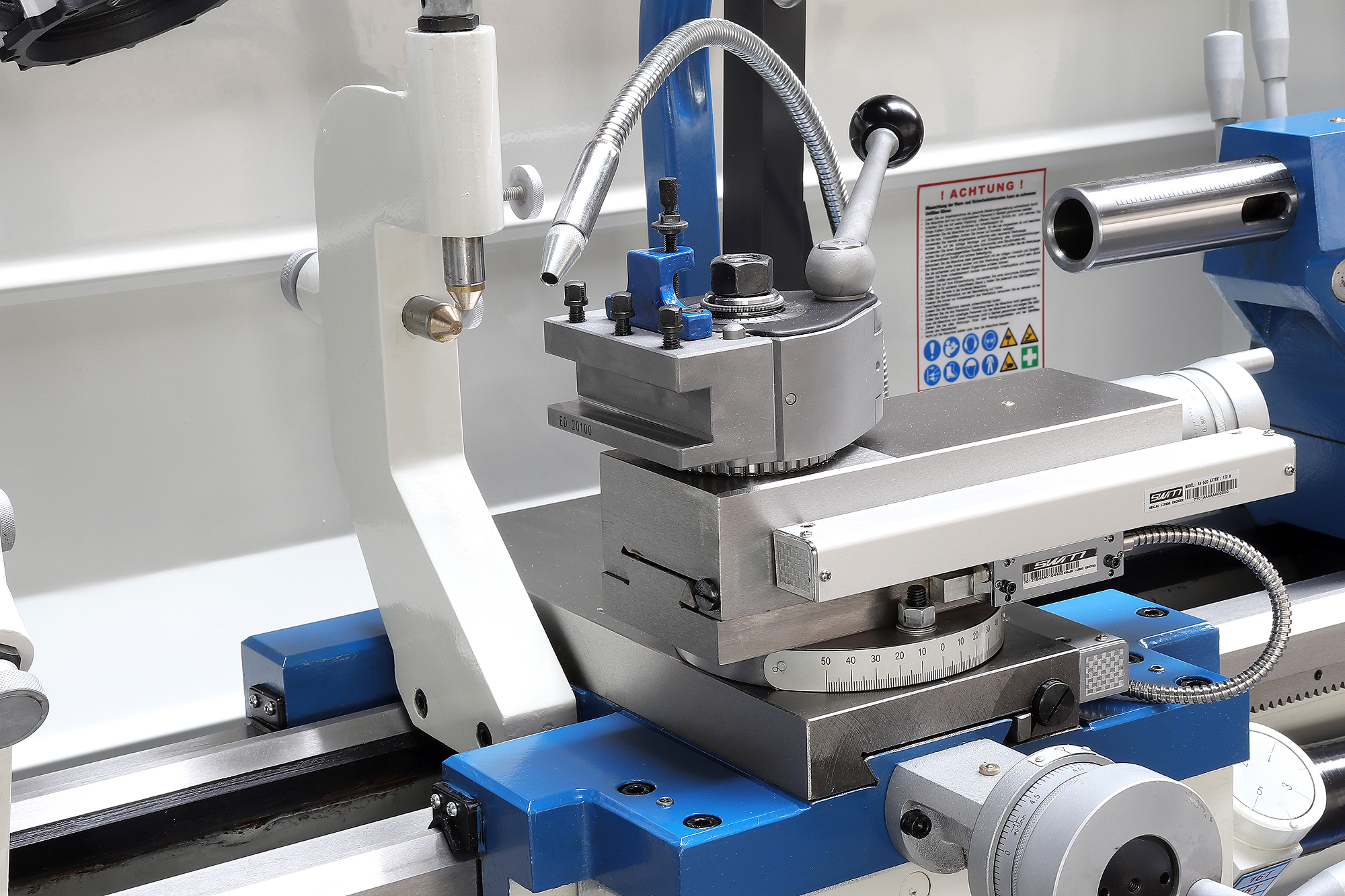

JETZT NEU! mit Schnellwechselstahlhalter Typ: multifix mit 4 Einsätzen (werkseitig montiert)
Technische Beschreibung der Drehmaschine:
- Universelle und außerordentlich konsistente Leit- und Zugspindel Drehmaschine in einer sehr stabilen Ausführung
- Die Drehmaschine wird komplett fertig montiert ausgeliefert, die 3 präzisions- Maßstäbe sind bereits montiert, lediglich die Positionsanzeige ist noch anzubringen.
- Drehmaschine eignet sich bestens zum Bearbeiten von verschiedenen Materialien

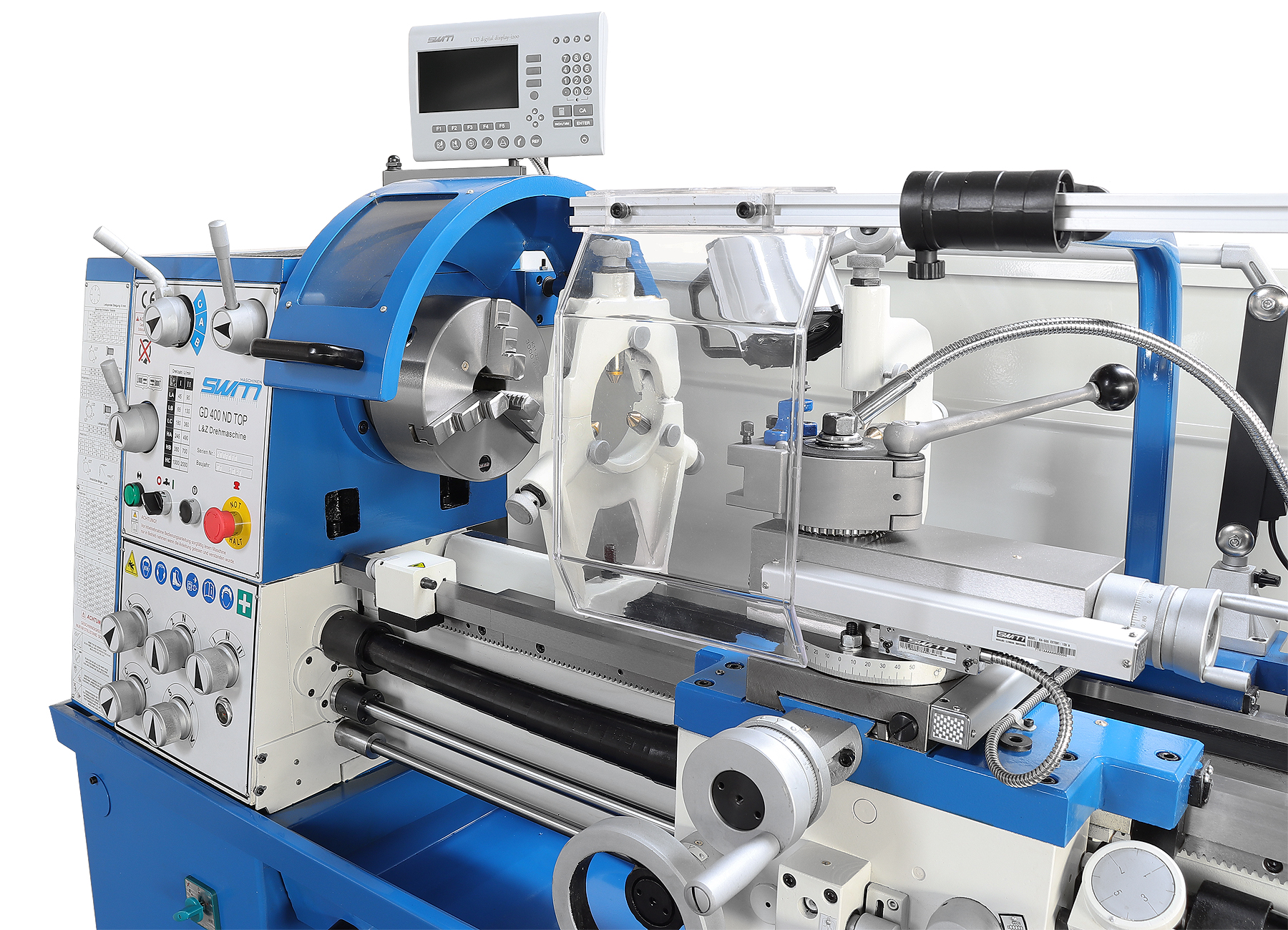

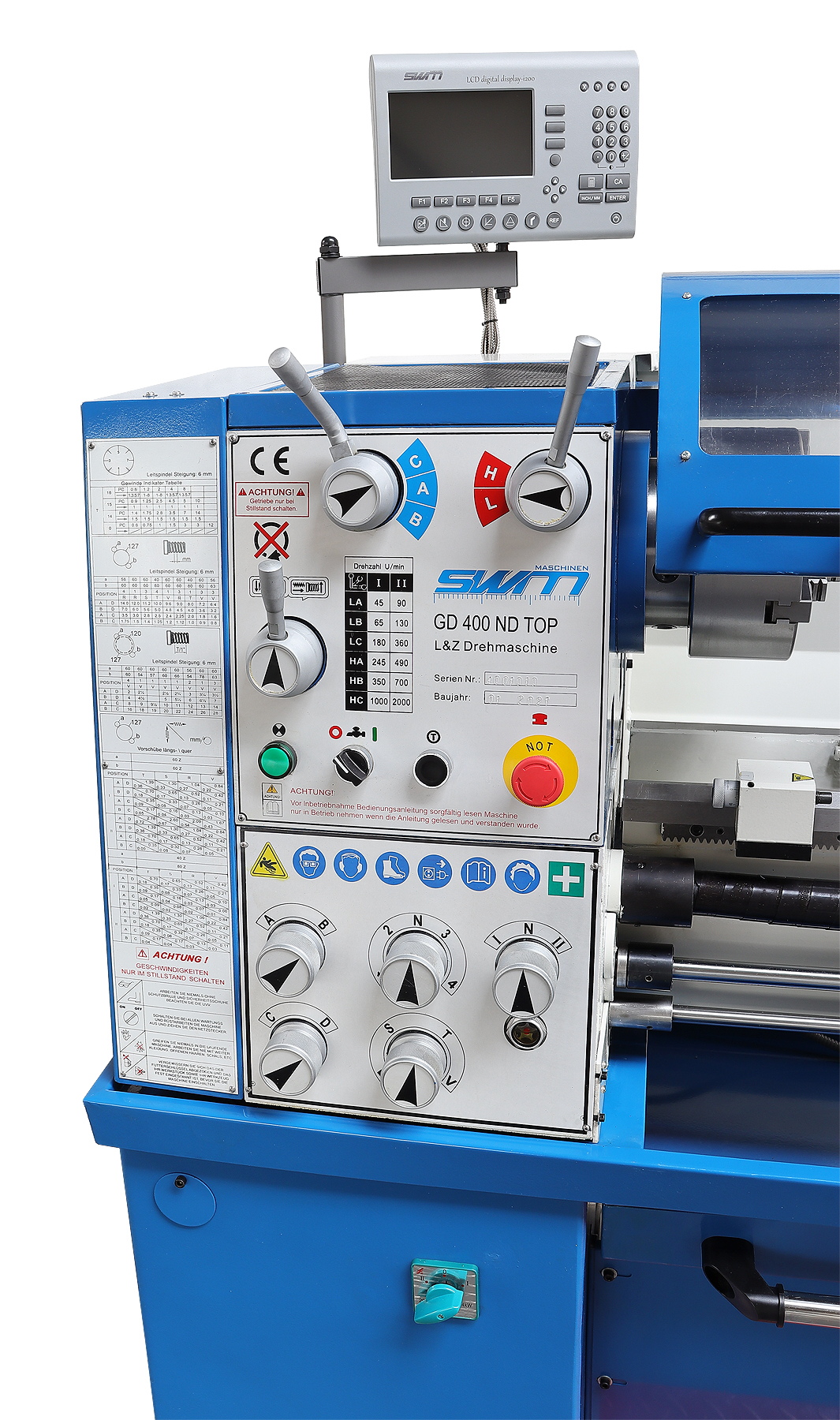

- Inkl. 3-Achs-Digitale Positionsanzeige mit neuer LCD Anzeige i200. Die 3 präzisions Maßstäbe sind fertig montiert
- Für eine gleich bleibende Präzision über die gesamte Lebensdauer wurde die Drehmaschine mit einer Teleskopabdeckung an der Leitspindel versehen
- Ideal geeignet für den Einsatz im Werkzeugbau, in der Einzelfertigung sowie in Ausbildungsstätten
- Zur Bearbeitung großer Wellendurchmesser ist die Drehmaschine serienmäßig mit überdimensionaler Spindelbohrung Ø 52 mm ausgestattet
- Zur Reduzierung der Nebenzeiten, als auch zur maximalen Sicherheit (durch sofortigen Spindelstop), ist die Drehmaschine mit einer elektromagnetischer Fußbremse ausgerüstet
- Das aus Grauguss gefertigte Prismenbett ist induktiv gehärtet und präzisionsgeschliffen.
- Eine Bearbeitung von Werkstücken mit Durchmessern bis zu Ø 505 mm ermöglicht die herausnehmbare Brücke
- Eine hohe Rundlaufgenauigkeit (< 0,009mm) gewährleistet die Spindelnase, durch ihre gewuchtete sowie mit Schrägkugellagern präzisionsgelagerte Hauptspindel
- Die Vorschub- und Hauptspindelgetriebe Zahnräder sind gehärtet, präzisionsgeschliffen und laufen im Ölbad
- Die präzisen Getriebekomponenten, das stark verrippte und somit vibrationshemmende Gussmaschinenbett sowie der schwere Maschinenunterbau aus Guss sorgen für höchste Laufruhe
- Spindelaufnahme Camlock ASA D1 - 5 nach DIN 55029
- Selbstverständlich mit Rechts- Linkslauf über Schaltspindel am Bettschlitten schaltbar
- Sämtliche Schlittenführungen sind gehärtet sowie geschliffen und über Keilleisten nachstellbar
- Drehmaschine wird mit hochwertigem Shell Tellus 46 Öl erst befüllt und wird vor Auslieferung einer umfangreichen Endkontrolle unterzogen.

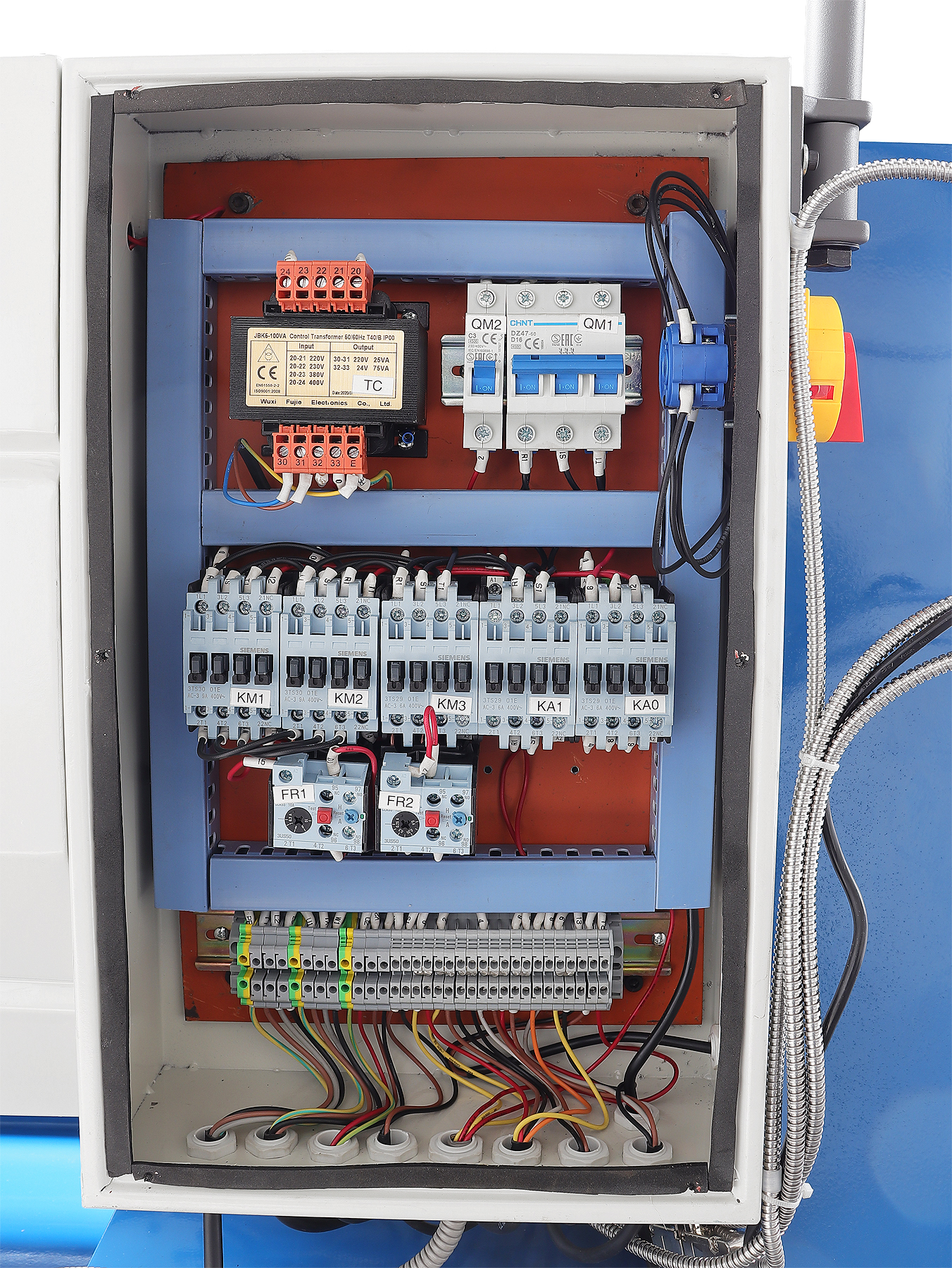

- Standardmäßig mit hochwertigen elektrischen Bauelementen

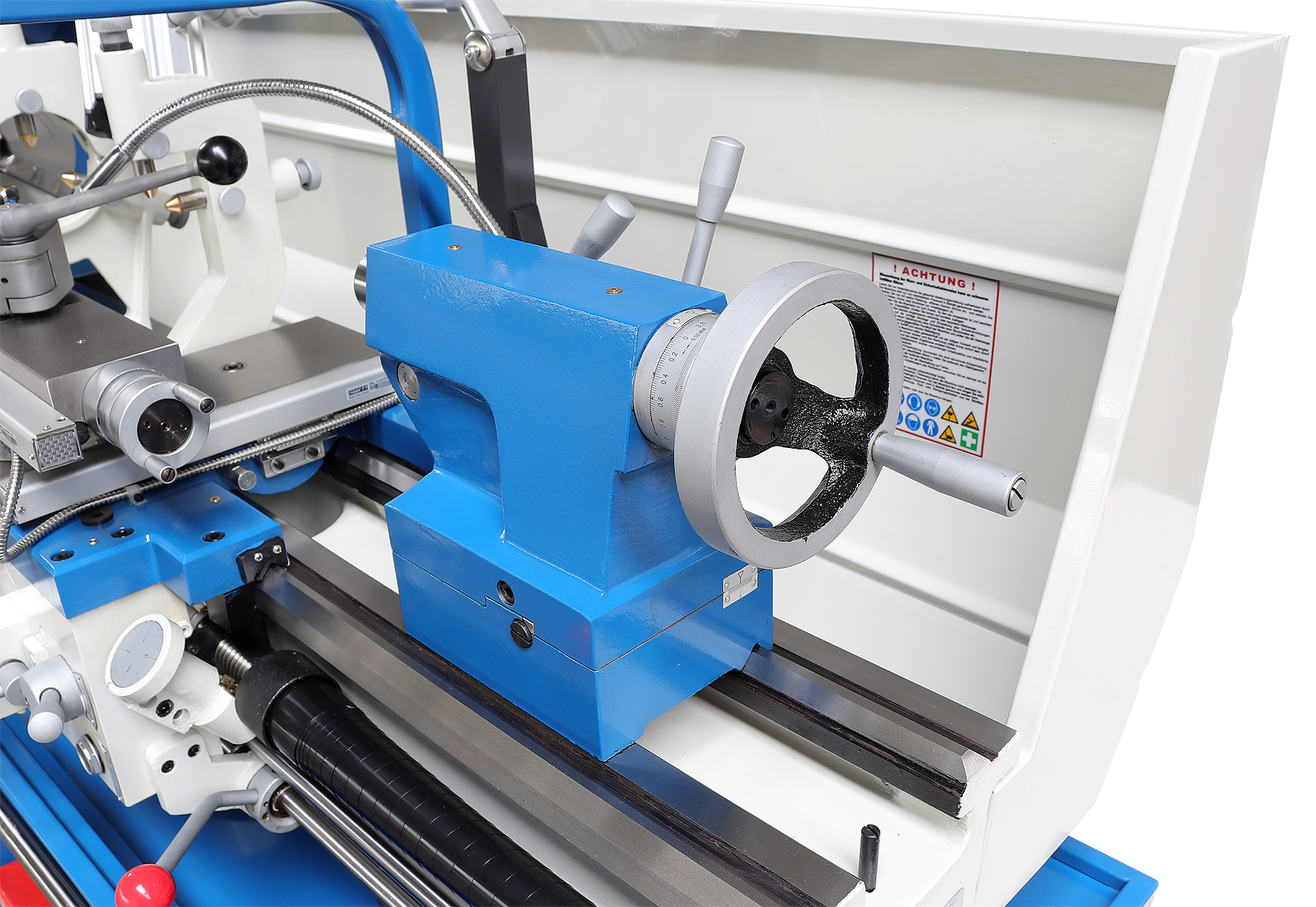

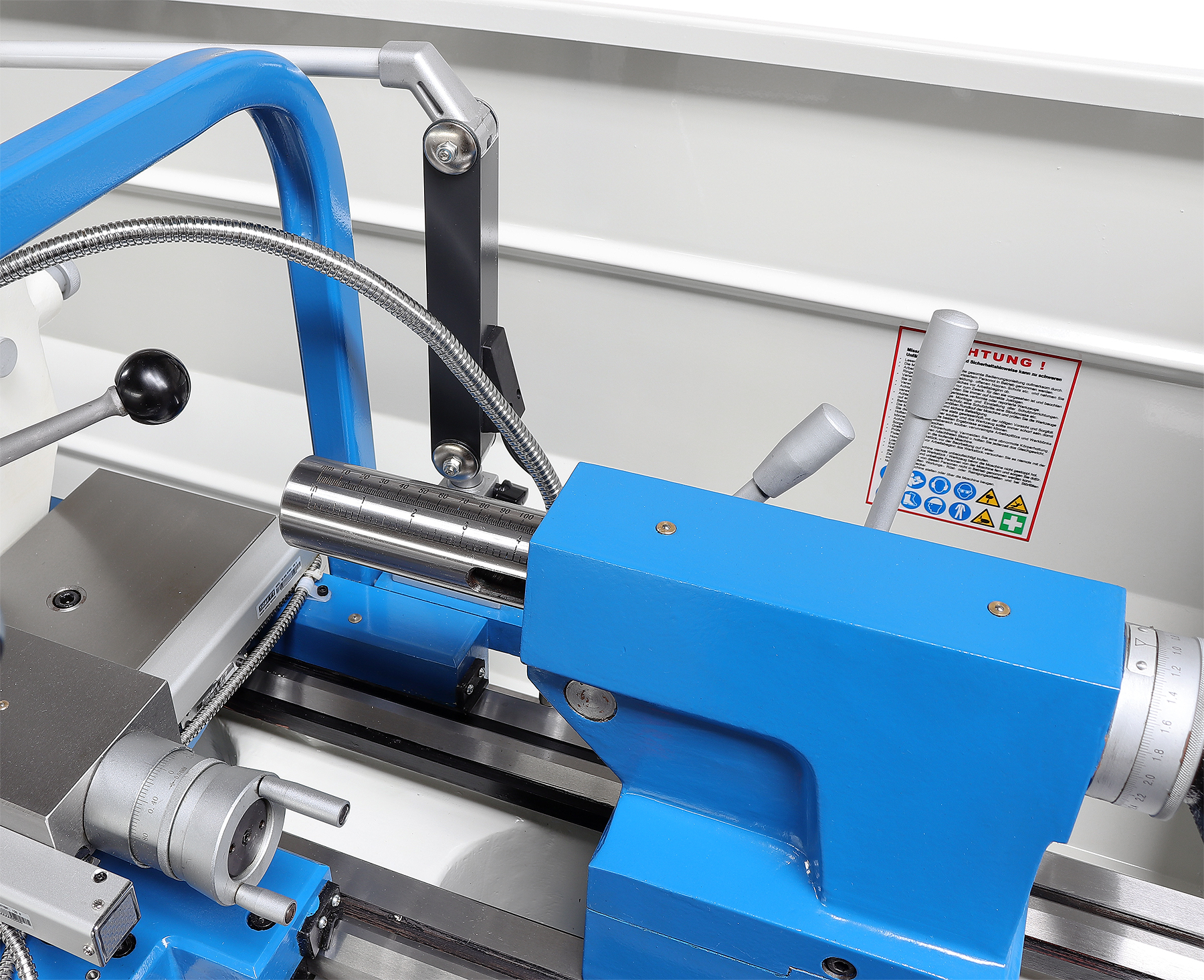

- Reitstock kann zum Kegeldrehen +/- 5mm verschoben werden
- Geliefert wird die Maschine serienmäßig mit integrierter Rutschkupplung und einem 2-stufen Motor

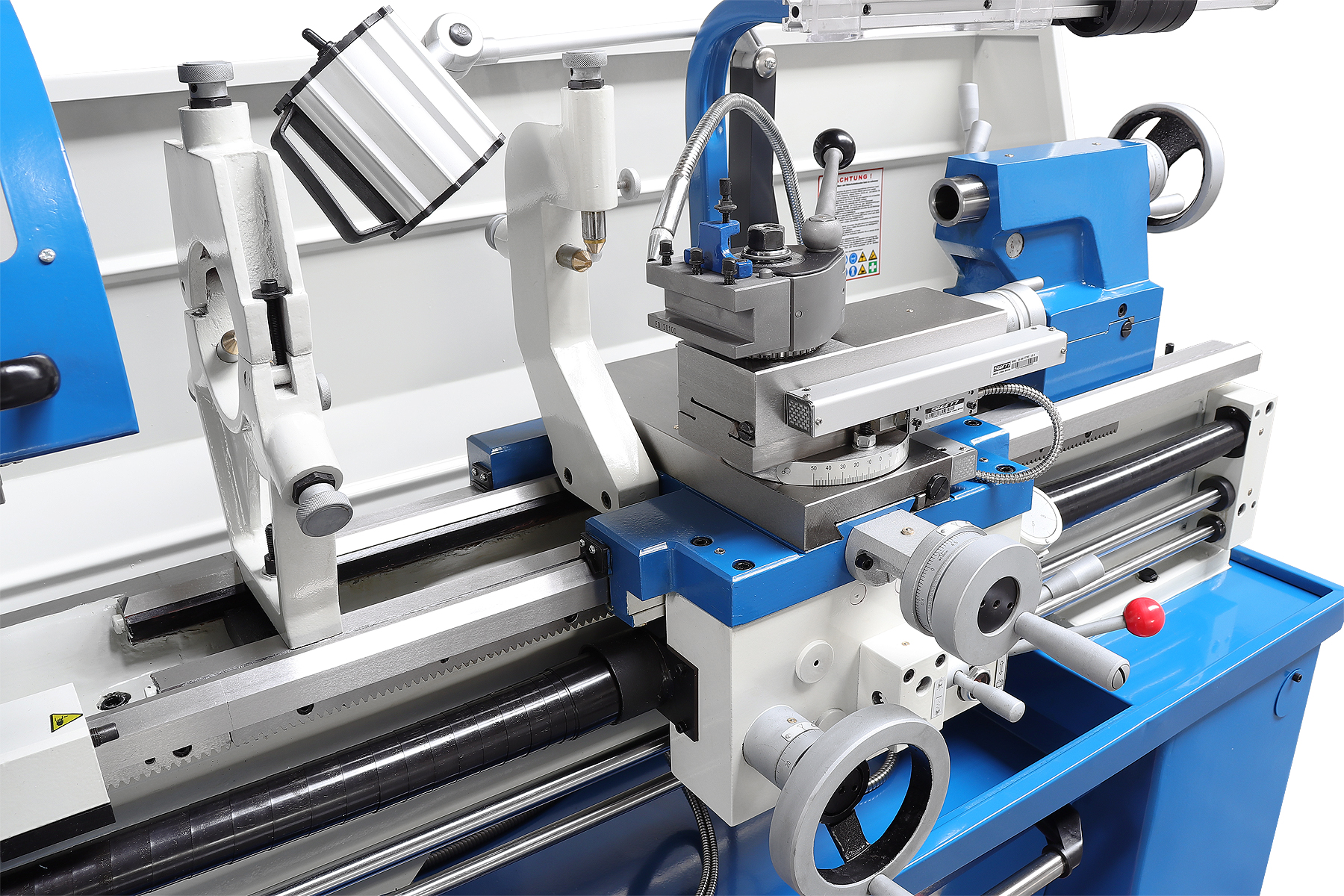

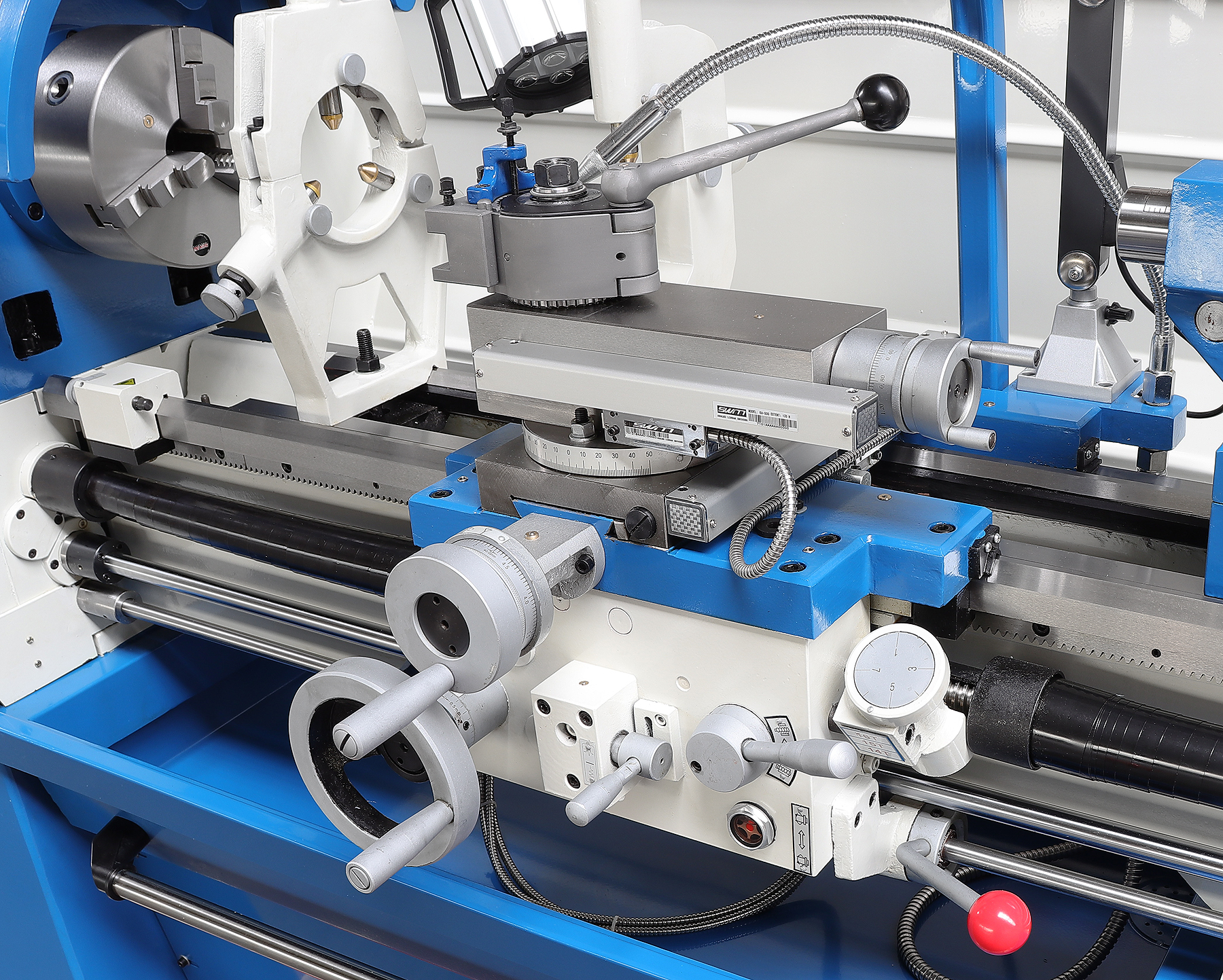

- Zu den weiteren Merkmalen gehören u.a. der +/- 45° drehbare Oberschlitten, die einfach abschaltbare Leit- und Zugspindel Einrichtung, die Einhebelklemmung des Reitstockes, sowie die am Bettschlitten angebrachte LED Arbeitsleuchte
- Geliefert wird die Drehmaschine inkl. Abnahme- / Prüfprotokoll
- Eine sehr hochwertige Drehmaschine mit einem spitzen Preis- Leistungsverhältnis im modernen Design
Lieferumfang der Drehmaschine:
- 3-Achs-Positionsanzeige als LCD Anzeige i200
- Präzisions- Maßstäbe für drei Achsen
- jetzt NEU - inkl. Schnellwechselstahlhalter mit 4 Einsätzen
- Kühlmitteleinrichtung kompl. mit biegsamen Schlauch

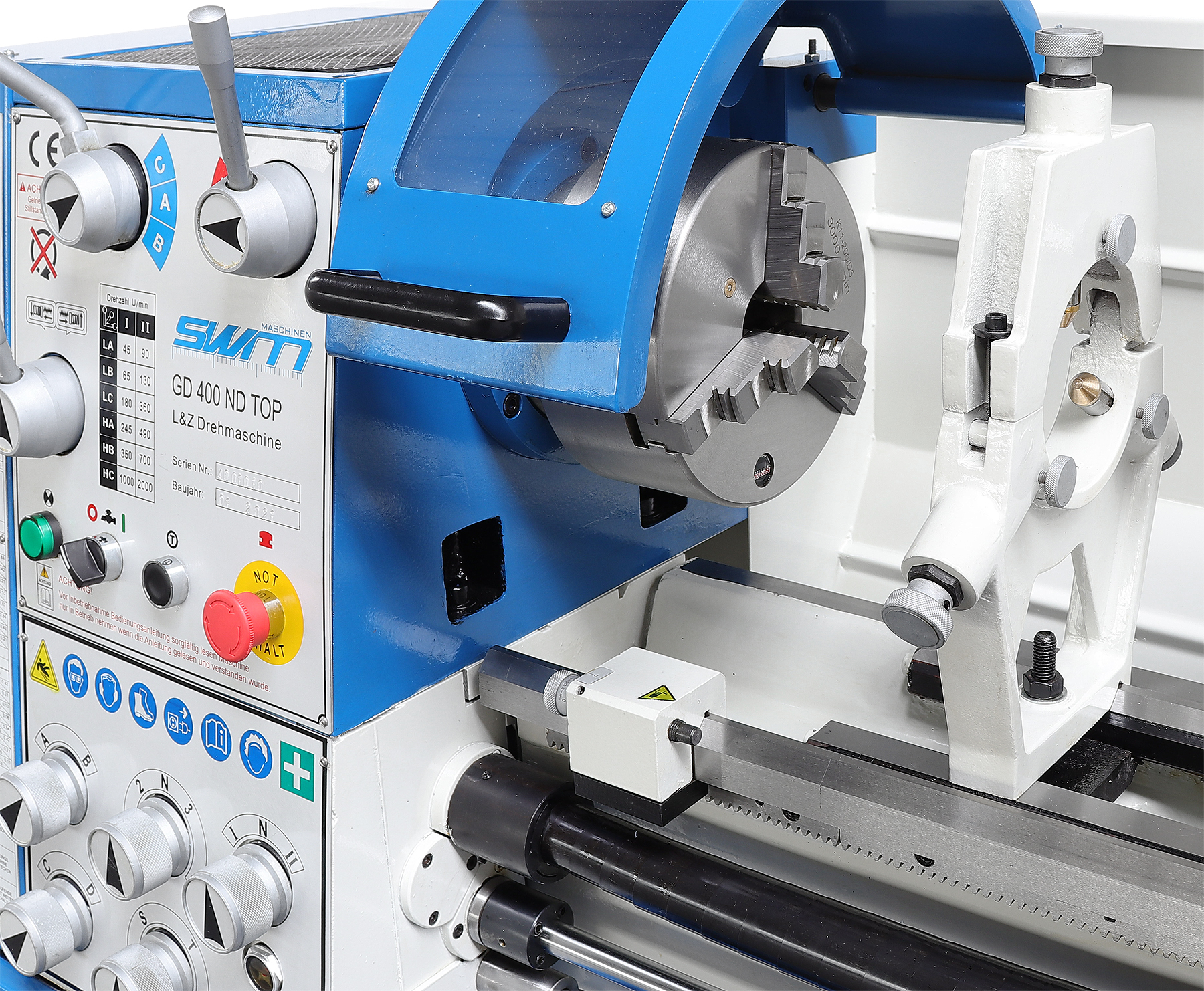

- 3-Backenfutter DK11-200 mm / D5 (ø 200 mm)
- 4-Backen Planscheibenfutter K72-200 mm / D5 (ø 200 mm)
- (Backen einzeln verstellbar)
- Aufspannscheibe ø 320 mm
- Feststehende Lünette
- Mitlaufende Lünette
- Ausziehbare Spänewanne und Spritzwand
- autom. Längs- und Quervorschub
- Leitspindel Teleskopabdeckung
- LED Arbeitsleuchte
- Drehfutterschutzabdeckung
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr

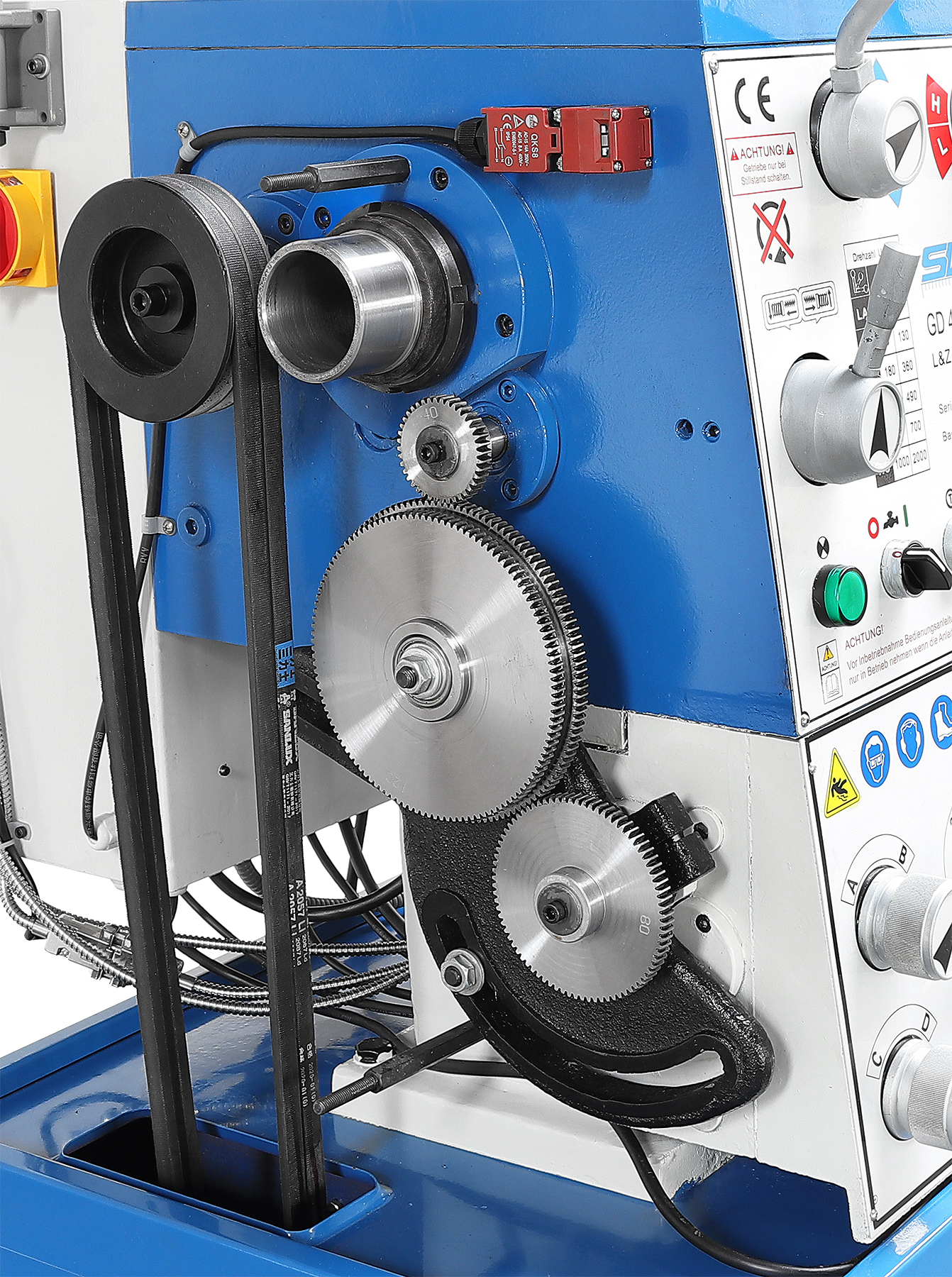

- Wechselrädersatz
- Spindelbremse
- Motor mit Magnetbremse nach CE Norm
- feststehende Zentrierspitze; Reduzierhülse
- Gussuntergestell
- Bedienwerkzeug
- Bedienungsanleitung Maschine
- Bedienungsanleitung Digitalanzeige (Nur auf Englisch)
Technische Daten
Spitzenweite | 1000 mm |
Spitzenhöhe | 200 mm |
Spindeldrehzahlbereich | (12) 45 - 2000 U/min |
max. Drehdurchmesser | 400 mm |
max. Drehdurchmesser über Planschlitten | 240 mm |
max. Umlaufdurchmesser in der Brücke | 505 mm |
Spindelbohrung | 52 mm |
Spindelaufnahme nach DIN 55029 | Camlock D1 - 5 |
Bettbreite | 210 mm |
Vorschübe - Längsvorschübe | (27) 0,06 - 2,78 mm / U |
Vorschübe - Quervorschübe | (22) 0,01 - 0,72 mm / U |
Metrische Gewinde | (36) 0,8 - 14 mm |
Zollgewinde | (30) 2 - 28 Gg / 1" |
Reitstockkonus | MK 4 |
Reitstock Pinolenweg | 100 mm |
Reitstock Pinolendurchmesser | 45 mm |
Werkzeugaufnahme | 20 x 20 mm |
Motorleistung | (2 stufig) 2,0 kW / 2,4 kW |
Netzspannung | 400 V / 50 Hz. |
Maschinengewicht ca. | 820 kg |
Maschinenabmessungen ca. | 1890 x 810 x 1600 mm |
