Beschreibung
Technische Beschreibung der Tischdrehmaschine:
- Elektronisch, stufenlose Drehzahlregelung, für eine optimale Anpassung der Schnittgeschwindigkeit auf das Werkstück bzw. auf den Drehdurchmesser
- Bestens geeignet für die Bearbeitung von Stahl, NE-Materialien und Kunststoffen
- Für kleinere Längs-, Plan- und Ausdreharbeiten geignet sowie zum Gewindeschneiden
- Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub

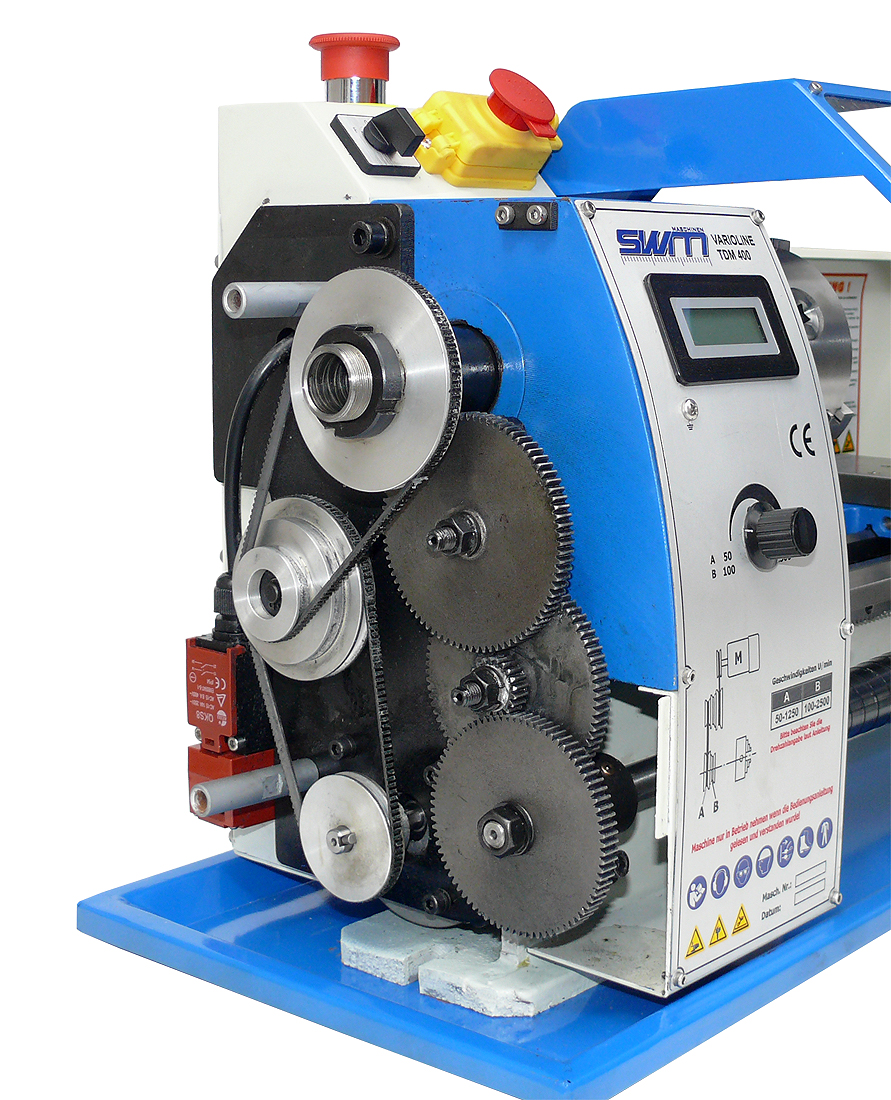

- Serienmäßig mitgelieferte Wechselräder zum Gewindeschneiden
- Hohe Rundlaufgenauigkeit der Spindelnase (besser als 0,009 mm) aufgrund Präzisionskugellager

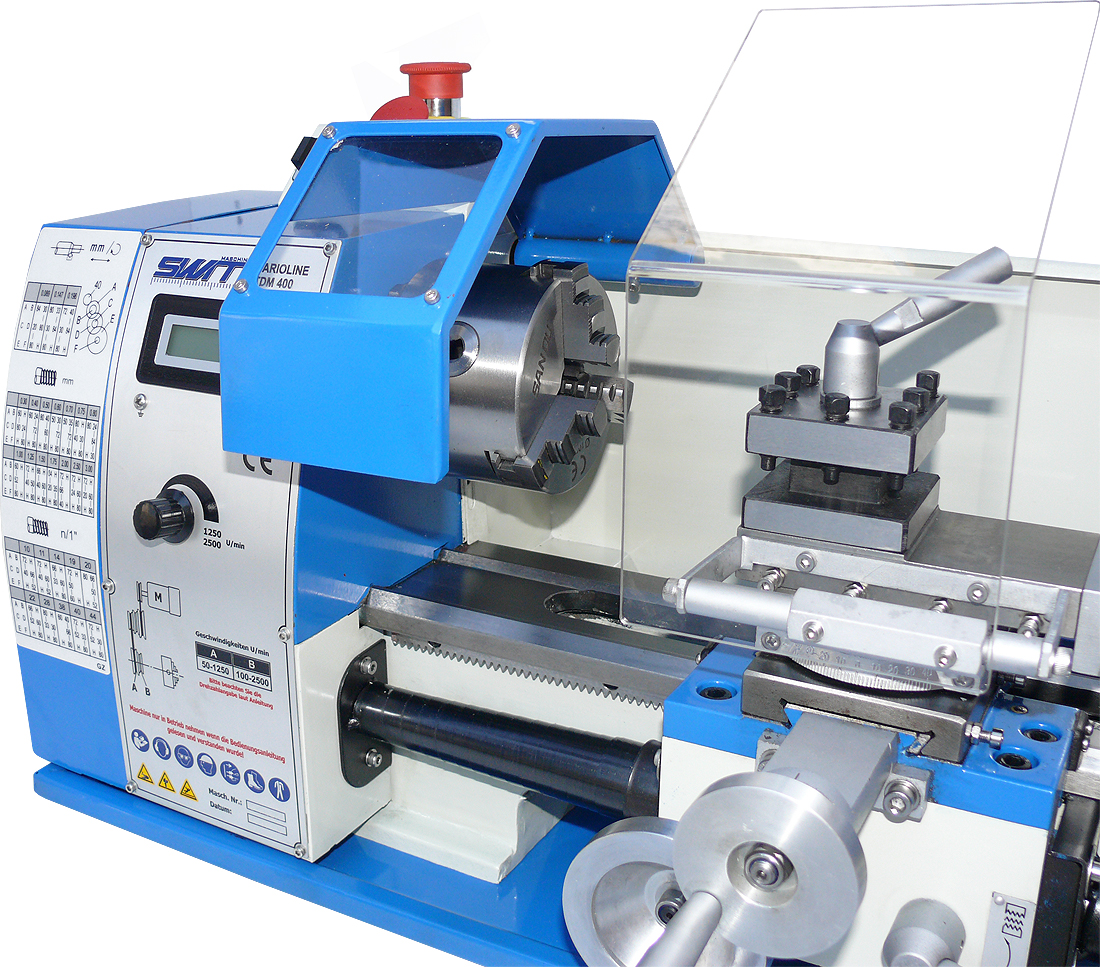

- Die Schalt- und Bedienelemente sind übersichtlich angeordnet. Mit Rechts-Linkslauf, am Bedienfeld schaltbar

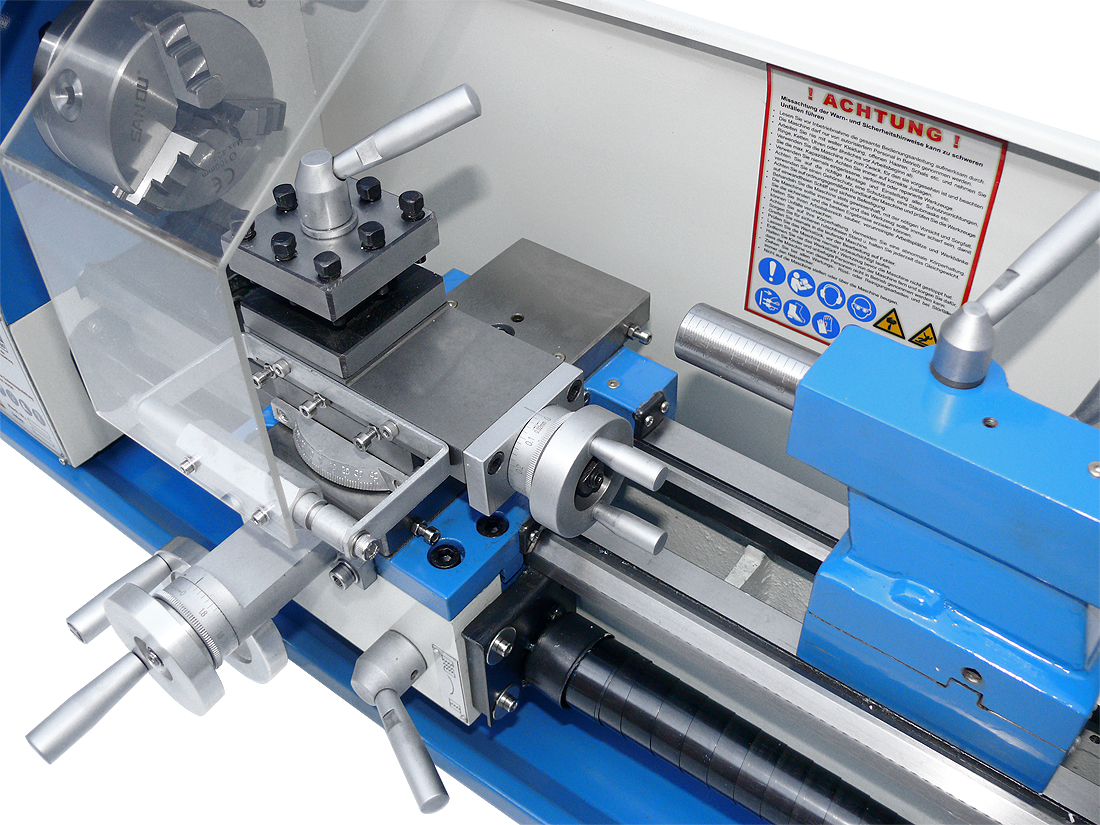

- Der Oberschlitten der Drehbank ist +/- 45° drehbar und an der angebrachten Skala ablesbar
- Zum Kegeldrehen kann der Reitstock verschoben werden. Reitstock mit Einhebelklemmung

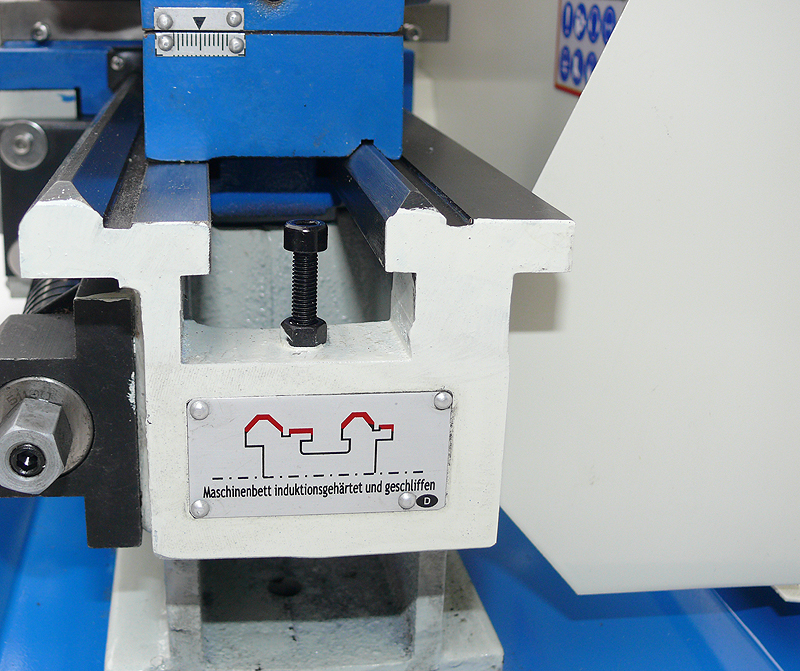

- Führungen des Bettschlittens sind über Keilleisten nachstellbar
- Kompakte kleine Bauweise, optimales Preis-Leistungsverhältnis

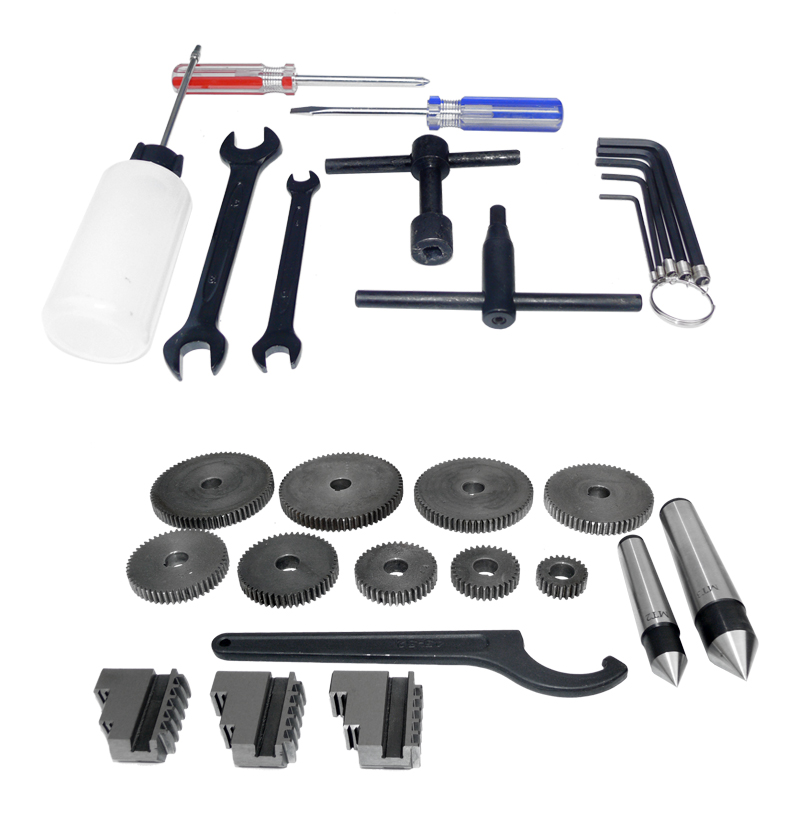

Lieferumfang:
- 3-Backenfutter ø 100 mm
- Vierfachstahlhalter
- 2 feste Zentrierspitzen
- Digitale Drehzahlanzeige
- Leitspindel Teleskopabdeckung
- separater Not-Aus-Taster
- grosser Späneschutz am Bettschlitten montiert
- Drehfutterschutz mit Positionsschalter
- Spänewanne
- Spritzwand
- Wechselräder
- Bedienwerkzeug
- Bedienungsanleitung
Technische Daten
Spitzenweite | 400 mm |
Spitzenhöhe | 105 mm |
Spindeldrehzahlbereich | (stufenlos) 50 - 1250 / 100 - 2500 U/min |
max. Drehdurchmesser | 210 mm |
max. Drehdurchmesser über Planschlitten | 120 mm |
Spindelbohrung | 20 mm |
Spindelkonus | MK 3 |
Vorschübe - Längsvorschübe | (3) 0,089 - 0,198 mm/U |
Vorschübe - Quervorschübe | |
Metrische Gewinde | (14) 0,3 - 3,0 mm |
Zollgewinde | (10) 10 - 44 Gg / 1" |
Reitstockkonus | MK 2 |
Reitstock Pinolenweg | 60 mm |
Motorleistung | 0,60 kW |
Netzspannung | 230 V / 50 Hz. |
Maschinengewicht ca. | 70 kg |
Maschinenabmessungen ca. | 930 x 400 x 380 mm |
Bewertungen
Klein aber oho!
Hallo, vor zwei Jahren gekauft, ich sage sehr gute Maschine (meine Meinung). Habe schon probiert gehärtete teile zu bearbeiten, natürlich nicht große teile, funktioniert sehr gut. Getriebe teilweise Kunststoff, habe gedacht, das geht schnell kaputt. Nein, bis jetzt läuft die Maschine ohne Probleme. Da hatte ich kleine Auseinandersetzung mit Zahnrädern für Gewinde schneiden, aber schnell Lösung gefunden👍😉😉 Die Beschriftung, besser gesagt, die Bilder von Zahnrädern sind komisch miteinander aufgezeichnet, auf der Zeichnung sieht man nicht, ob kommt dem Zahnrad vor dem anderen Zahnrad oder hinter der anderen Zahnrad (weil manchmal sind die auf gleiche Achse montiert). Außer dem Motor läuft stabil und leise, ist auch stark genug, die Teile zu bearbeiten. Die Zugschraube für Gewindeschneiden ist auch sehr präzise. Für mich war der sehr gute Einkauf. Mario
Jede Verbraucherbewertung wird vor ihrer Veröffentlichung auf ihre Echtheit überprüft, sodass sichergestellt ist, dass Bewertungen nur von Verbrauchern stammen, die die bewerteten Produkte auch tatsächlich erworben/genutzt haben.
Die Überprüfung geschieht dadurch, dass die Möglichkeit einer Bewertungsabgabe von einer vorherigen Anmeldung in einem registrierten Kundenkonto abhängig gemacht wird, von dem aus ein Kauf getätigt wurde
Erste Erfahrungen
Jetzt habe ich mich mit der Maschine vertraut gemacht und kleinere Teile, z.B. Propellermitnehmer aus Aluminium angefertigt. Die Bearbeitung ging einwandfrei. Folgende Anfangs"probleme" sind aufgetreten und wurden behoben: - die Drehzahlanzeige ist nach wenigen Minuten ausgefallen. Die Lichtschranke wurde als Ersatzteil nach einem netten Telefonat mit SWM kurzfristig zugesandt, jetzt funktioniert die Drehzahlanzeige wieder. Guter Service ! - das Umlegen des Keilriemens für den Schnellgang ist zumindest in der englischen Anleitung nicht beschrieben. Eigentlich funktioniert das Umlegen einwandfrei, aber erst, nachdem ich eine Unterlegscheibe an der eigentlich verschiebbaren Zwischenachse passend geschliffen habe. Möglicherweise dehnen sich die Keilriemen noch etwas im Betrieb. Ansonsten erfüllt die Drehmaschine völlig meine Erwartung, deshalb 5 Sterne
Jede Verbraucherbewertung wird vor ihrer Veröffentlichung auf ihre Echtheit überprüft, sodass sichergestellt ist, dass Bewertungen nur von Verbrauchern stammen, die die bewerteten Produkte auch tatsächlich erworben/genutzt haben.
Die Überprüfung geschieht dadurch, dass die Möglichkeit einer Bewertungsabgabe von einer vorherigen Anmeldung in einem registrierten Kundenkonto abhängig gemacht wird, von dem aus ein Kauf getätigt wurde
So soll es sein - sehr gut
Trotz der aktuell schwierigen Situation erfolgte die Lieferung innerhalb von 3 Tagen, viel schneller als erwartet. Die Maschine wurde in einer sehr stabilen Verpackung geliefert, und macht einen ausgereiften Eindruck. Jetzt kann ich mich als Hobbybastler mit den Funktionen vertraut machen.
