Technische Beschreibung der Tischdrehmaschine:
- Elektronisch, stufenlose Drehzahlregelung, für eine optimale Anpassung der Schnittgeschwindigkeit auf das Werkstück bzw. auf den Drehdurchmesser
- Bestens geeignet für die Bearbeitung von Stahl, NE-Materialien und Kunststoffen
- Für kleinere Längs-, Plan- und Ausdreharbeiten geignet sowie zum Gewindeschneiden
- Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub

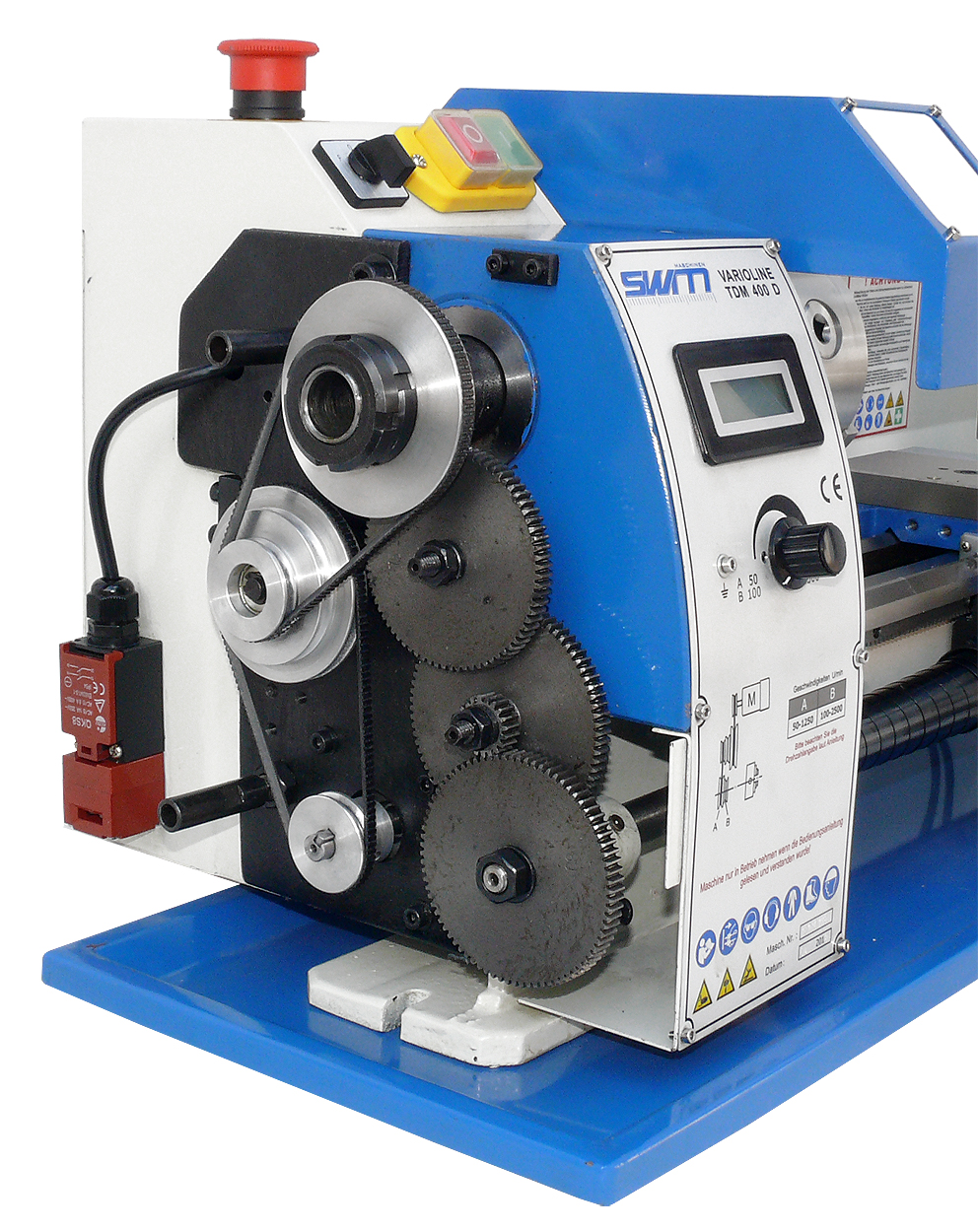

- Serienmäßig mitgelieferte Wechselräder zum Gewindeschneiden
- Hohe Rundlaufgenauigkeit der Spindelnase (besser als 0,009 mm) aufgrund Präzisionskugellager
- Die Schalt- und Bedienelemente sind übersichtlich angeordnet. Mit Rechts-Linkslauf, am Bedienfeld schaltbar

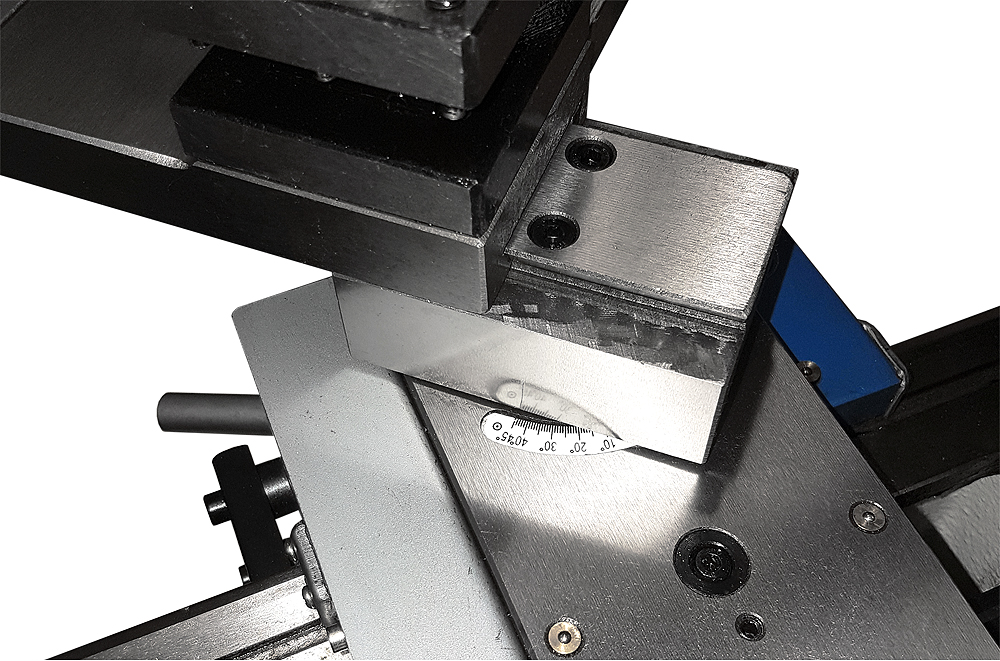

- Der Oberschlitten der Drehbank ist +/- 45° drehbar und an der angebrachten Skala ablesbar
- Zum Kegeldrehen kann der Reitstock verschoben werden. Reitstock mit Einhebelklemmung
- Führungen des Bettschlittens sind über Keilleisten nachstellbar
- Kompakte kleine Bauweise, optimales Preis-Leistungsverhältnis
Lieferumfang:

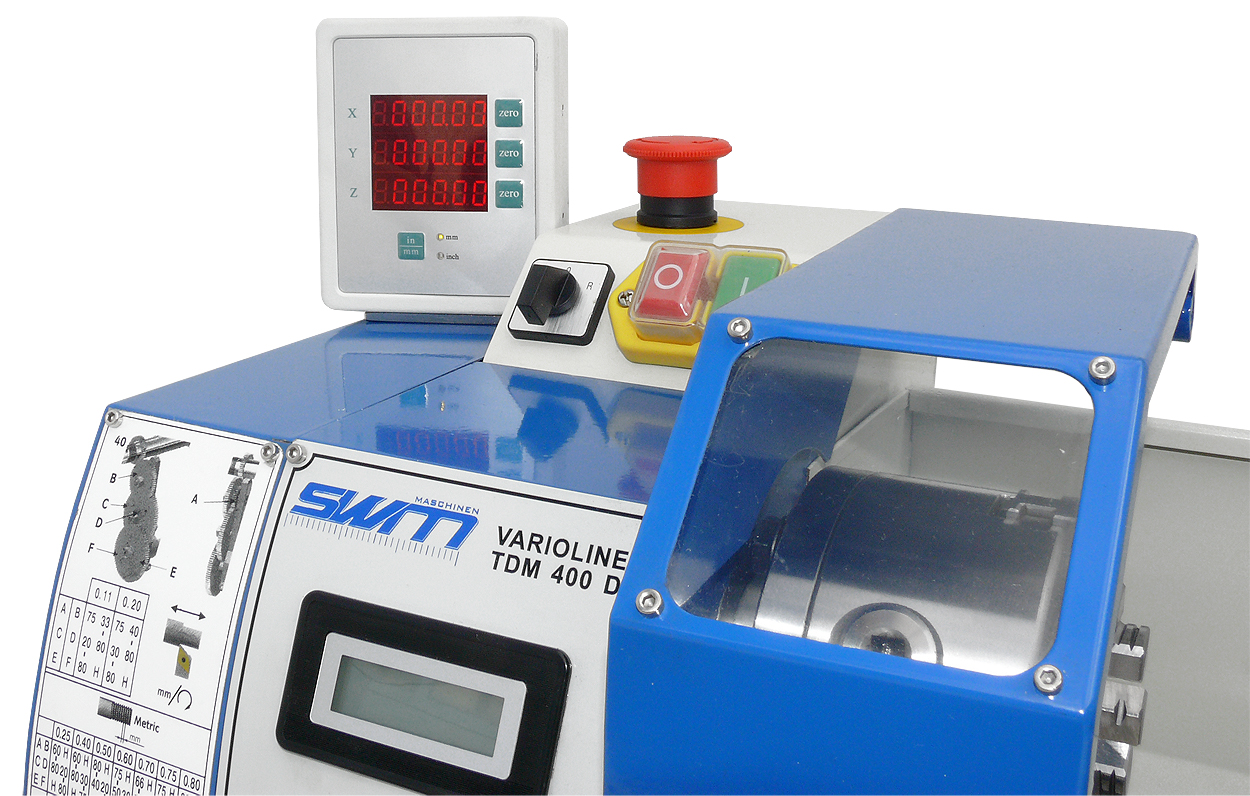

- 2-Achs digitale Positionsanzeige DT 30
- 3-Backenfutter ø 100 mm
- Vierfachstahlhalter
- 2 feste Zentrierspitzen
- Digitale Drehzahlanzeige
- Leitspindel Teleskopabdeckung
- separater Not-Aus-Taster

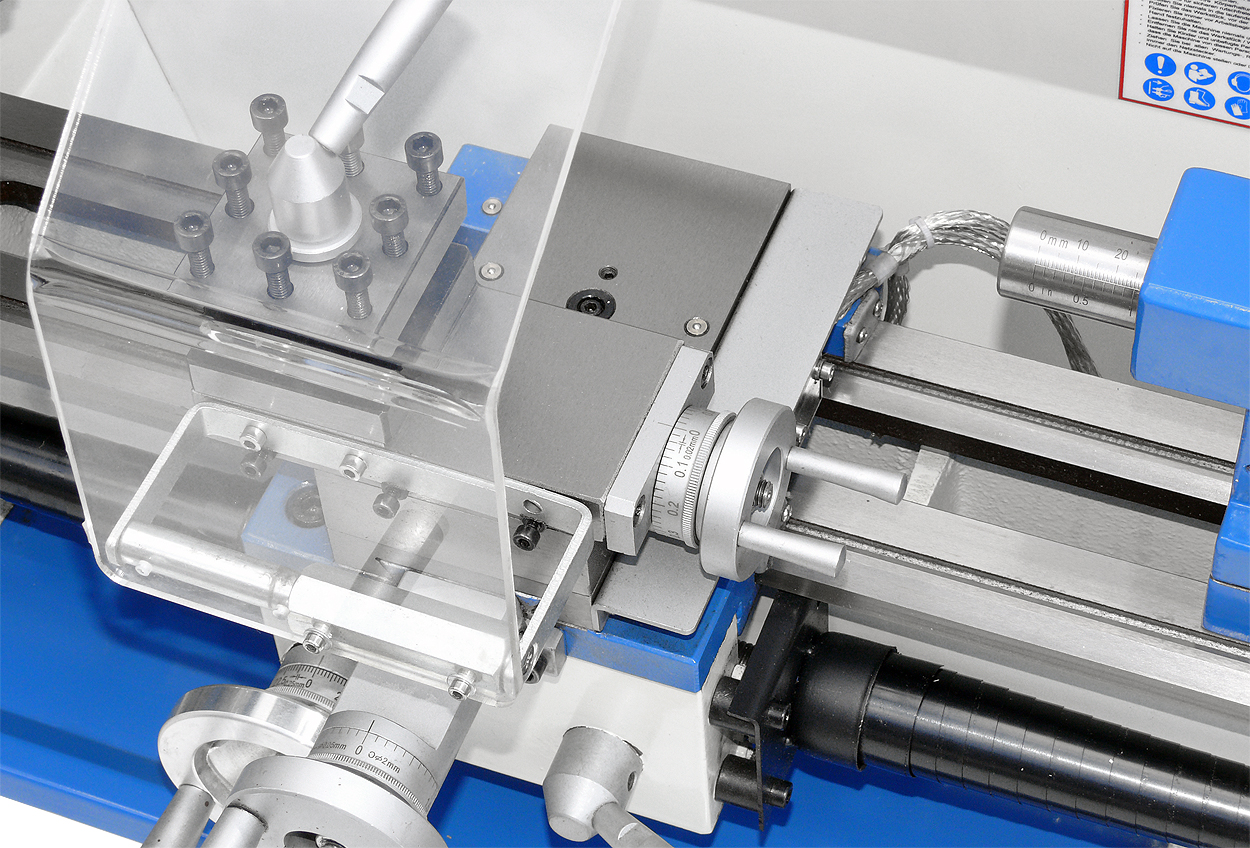

- grosser Späneschutz am Bettschlitten montiert

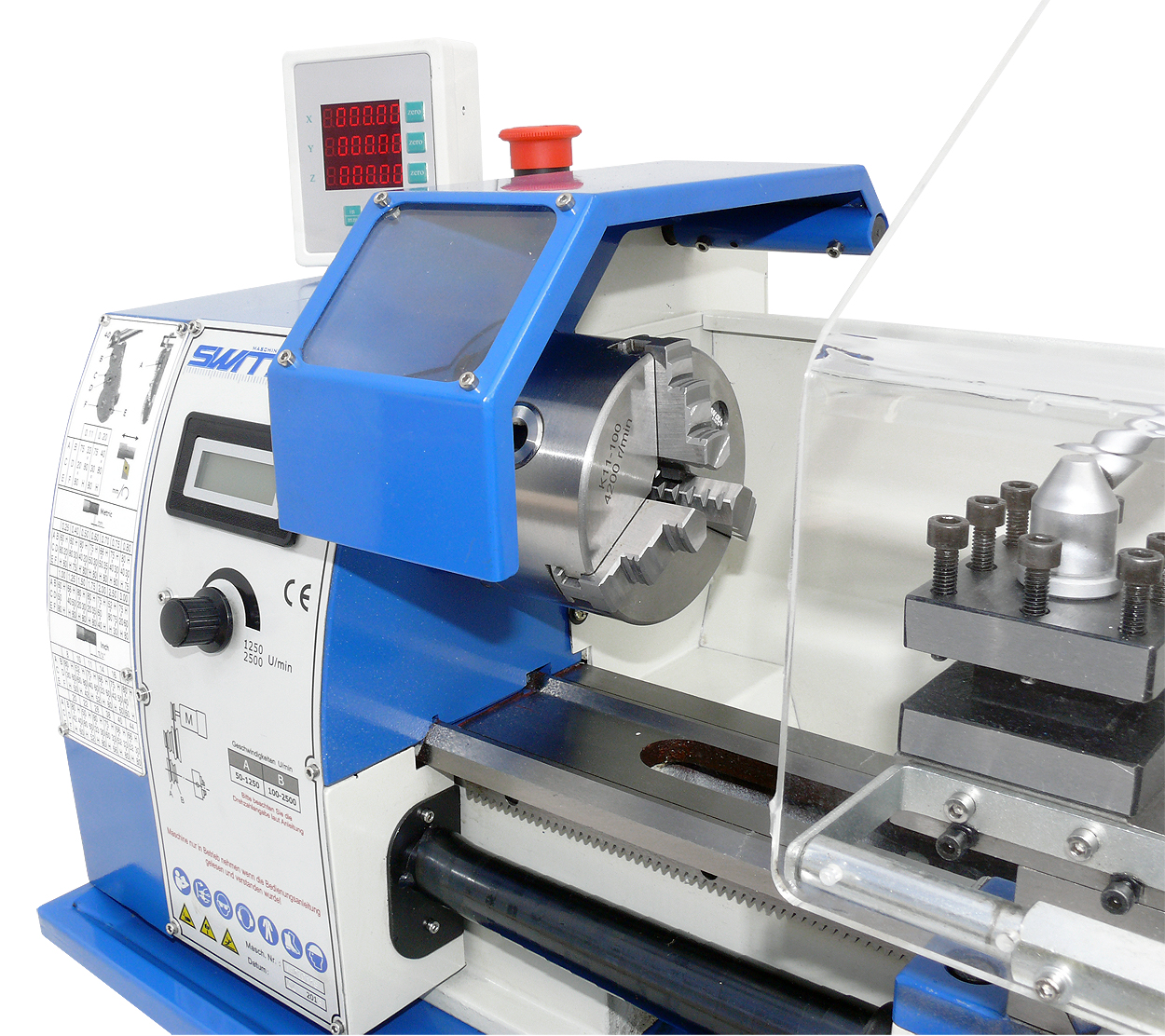

- Drehfutterschutz mit Positionsschalter
- Spänewanne
- Spritzwand

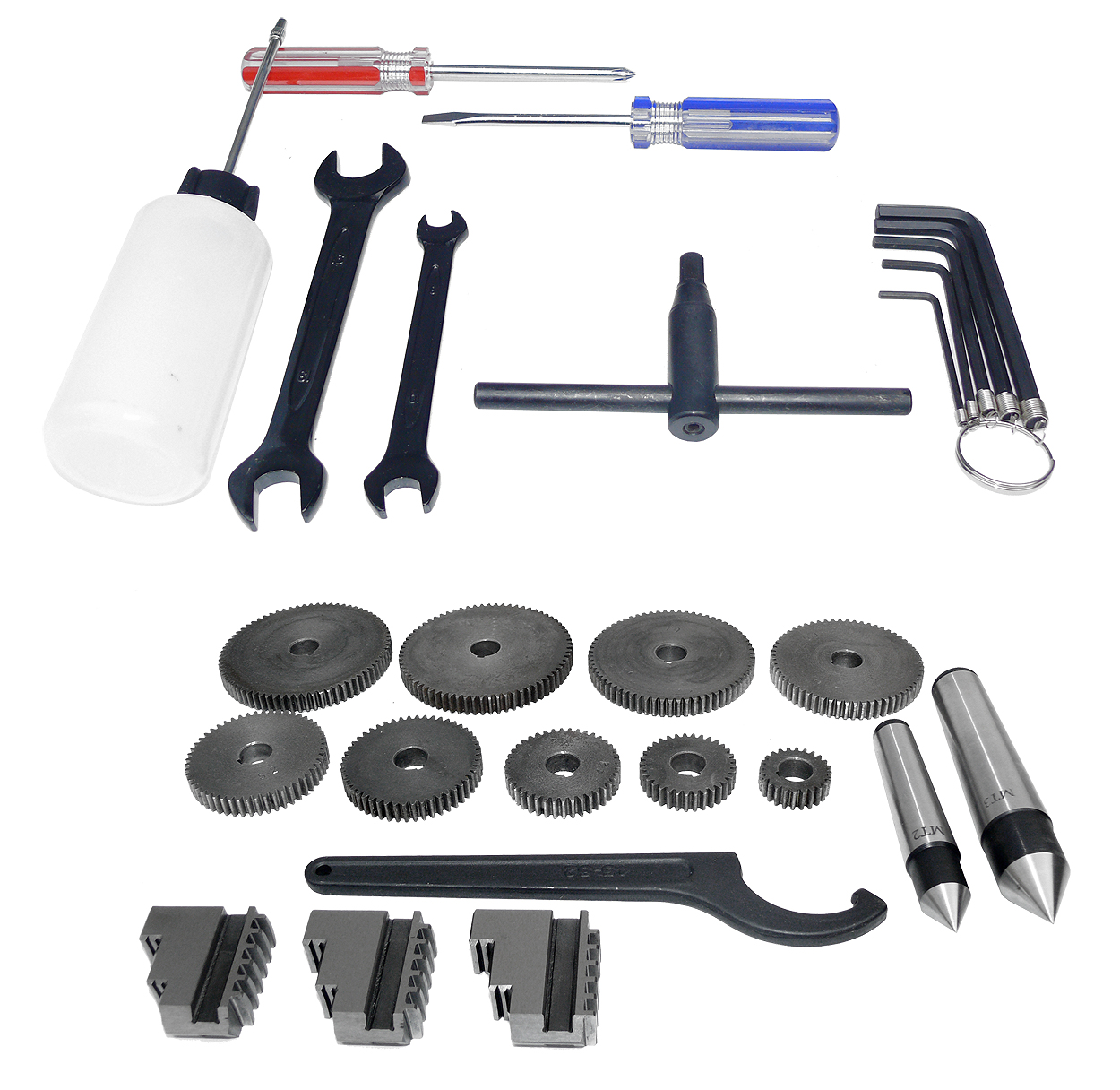

- Wechselräder
- Bedienwerkzeug
- Bedienungsanleitung
Spitzenweite | 400 mm |
Spitzenhöhe | 105 mm |
Spindeldrehzahlbereich | (stufenlos) 50 - 1250 / 100 - 2500 U/min |
max. Drehdurchmesser | 210 mm |
max. Drehdurchmesser über Planschlitten | 120 mm |
Spindelbohrung | 20 mm |
Spindelkonus | MK 3 |
Vorschübe - Längsvorschübe | (3) 0,089 - 0,198 mm/U |
Vorschübe - Quervorschübe | |
Metrische Gewinde | (14) 0,3 - 3,0 mm |
Zollgewinde | (10) 10 - 44 Gg / 1" |
Reitstockkonus | MK 2 |
Reitstock Pinolenweg | 60 mm |
Motorleistung | 0,60 kW |
Netzspannung | 230 V / 50 Hz. |
Maschinengewicht ca. | 70 kg |
Maschinenabmessungen ca. | 930 x 400 x 380 mm |
Für die Hobbywerkstatt sehr genau und angenehm leise
Ergänzt durch AXA Multifix Schnellwechsel-Stahlhalterkopf -A mit Drehstahlhalter AD 1675 und Drehstahl 12x12 mm² sowie einer Mitlaufenden Drehbankspitze macht das arbeiten an dieser Maschine viel Freude. Die Positionsanzeige ist ausgezeichnet und möchte ich dringend empfehlen.
