Technische Beschreibung der Tischdrehmaschine:
- Serienmäßig mit 2 Getriebestufen und elektronisch stufenloser Drehzahlregelung
- Mit digitaler Drehzahlanzeige zum ablsesen der eingestellten Drehzahl

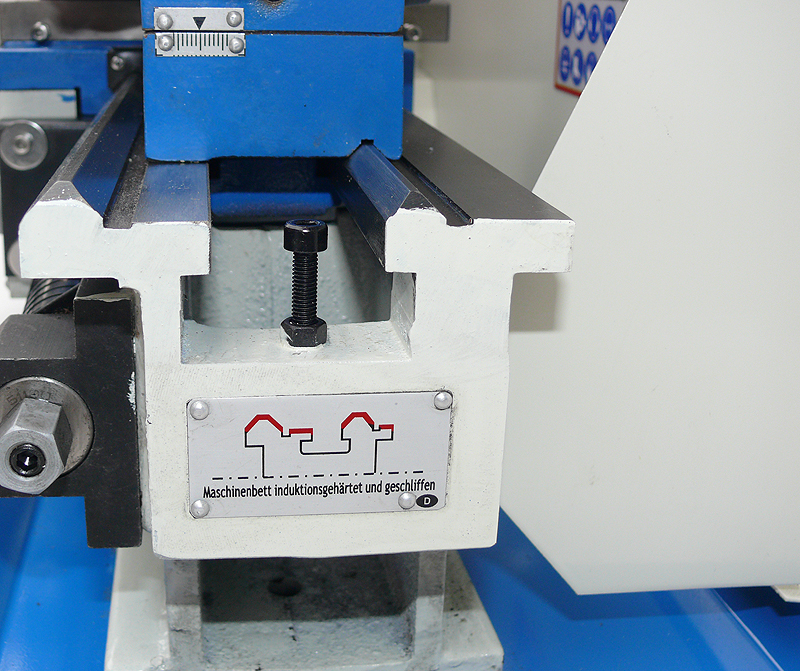

- Verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Vielseitig, für Längs-, Plan- und Ausdreharbeiten, sowie zum Gewindeschneiden geeignet

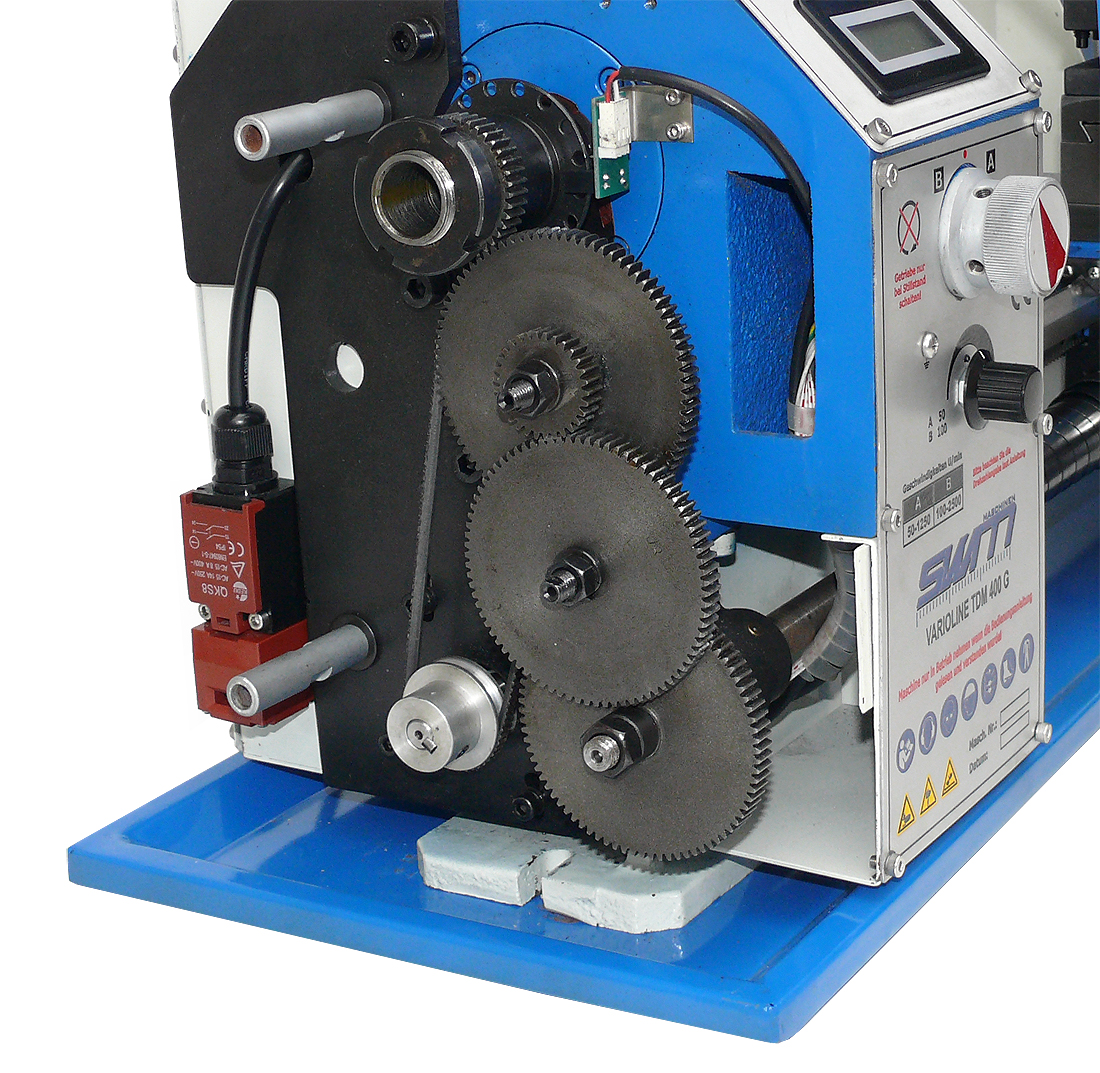

- Serienmäßig mitgelieferte Wechselräder zum Gewindeschneiden
- Hauptspindel mit nachstellbaren Kegelrollenlager versehen mit einer Rundlaufgenauigkeit von (0,009 mm)

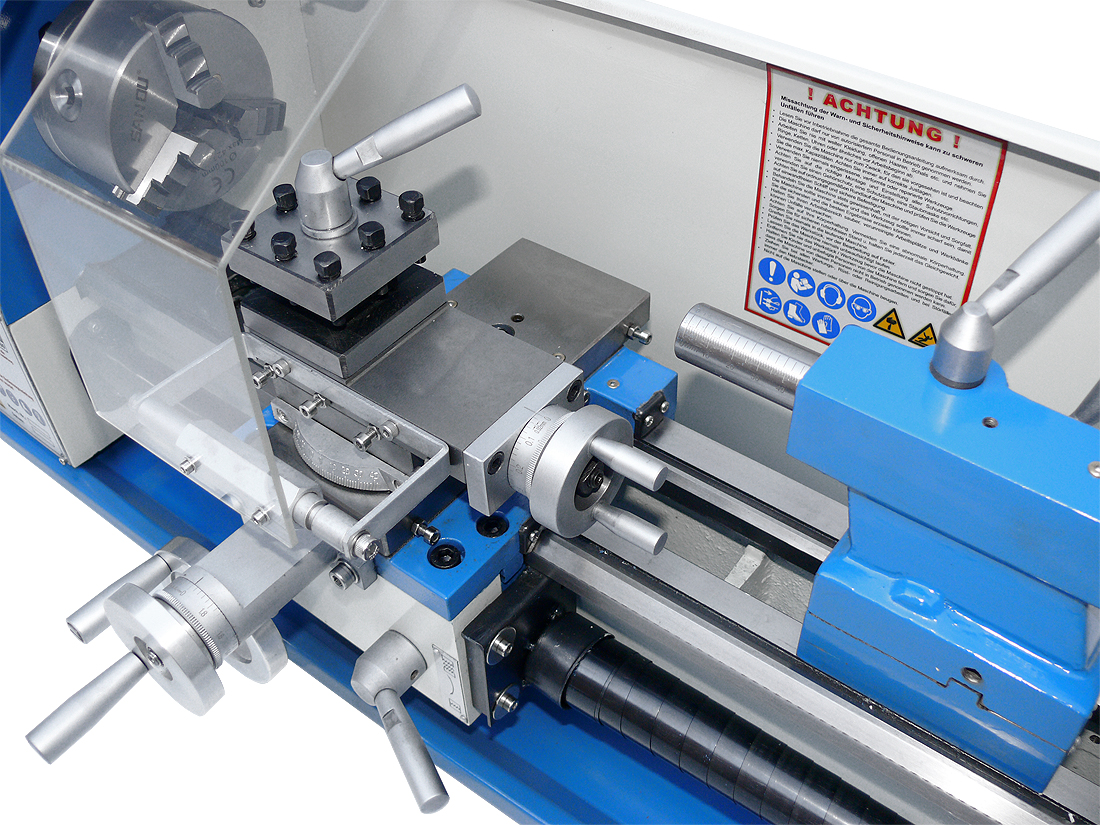

- Der Oberschlitten der Drehbank ist +/- 45° drehbar und an der angebrachten Skala ablesbar

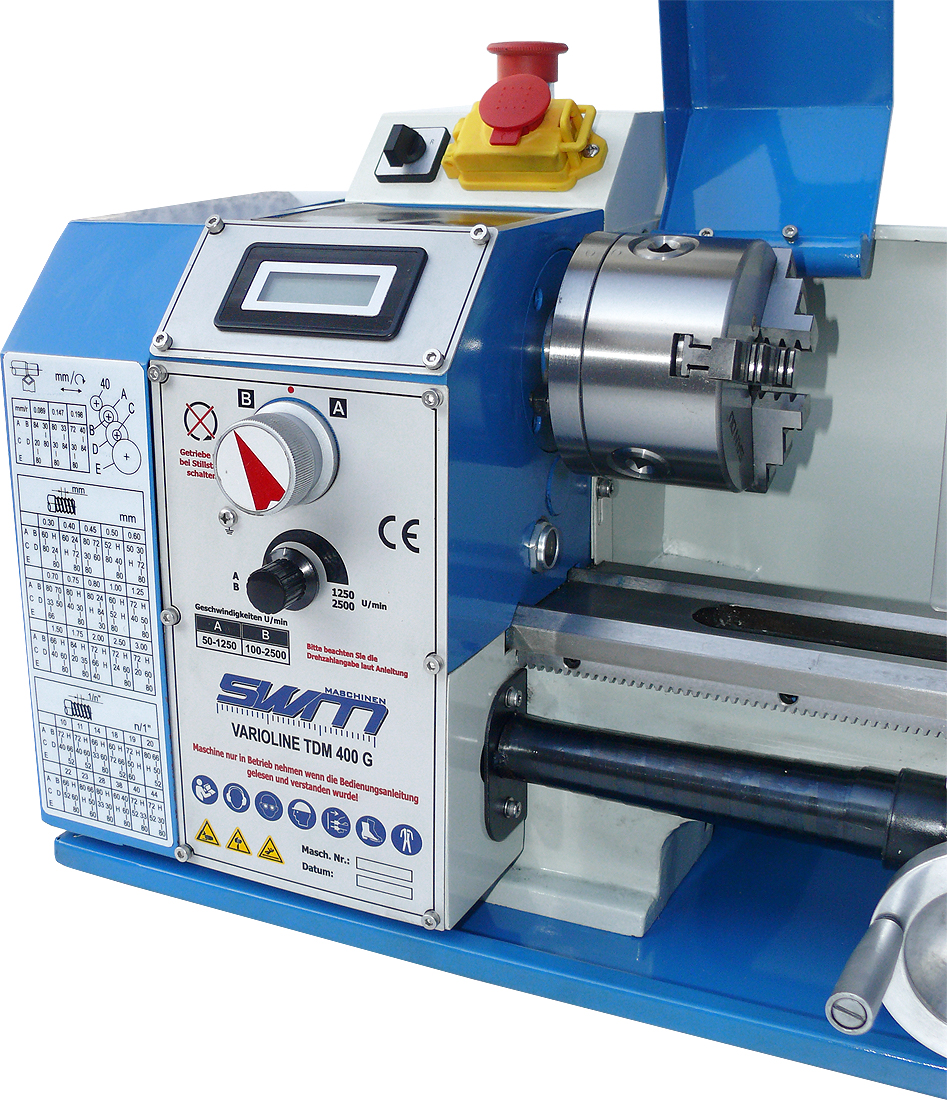

- Bedienerfreundliche Anordnung der Schaltelemente am Getriebekopf. Mit Rechts-Linkslauf, am Bedienfeld schaltbar
- Reitstock mit Einhebelklemmung, zum Kegeldrehen verstellbar

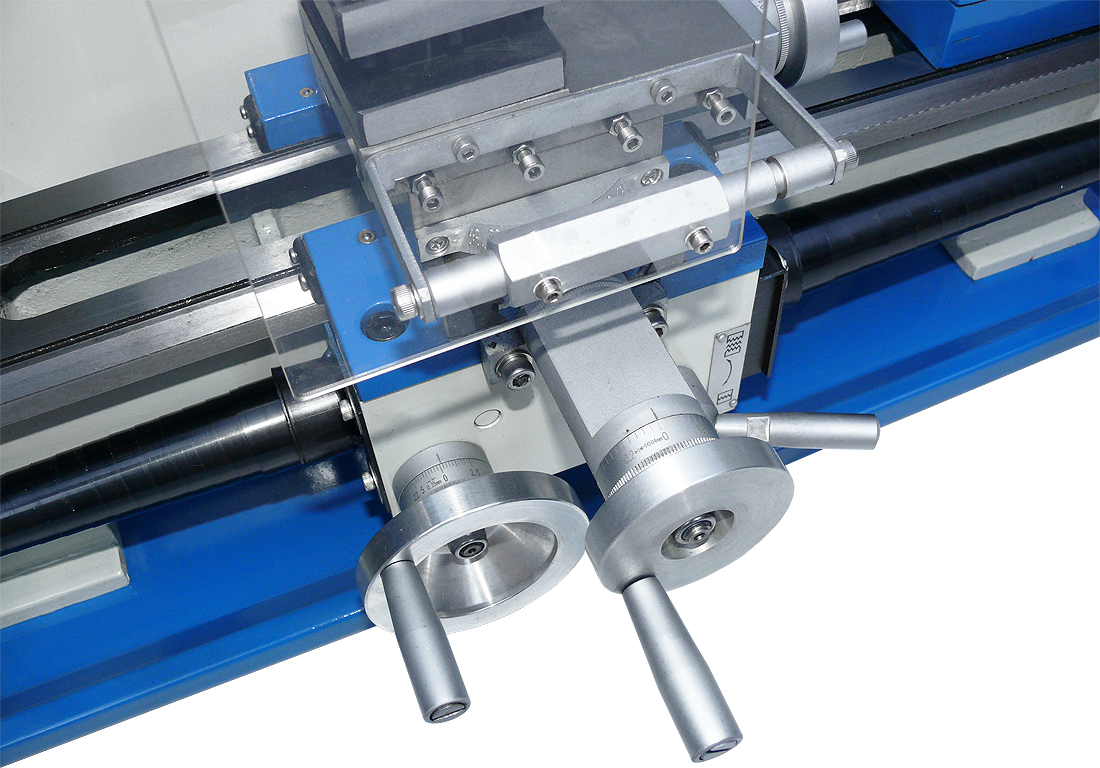

- Sämtliche Führungen am Bettschlitten sind über Keilleisten nachstellbar

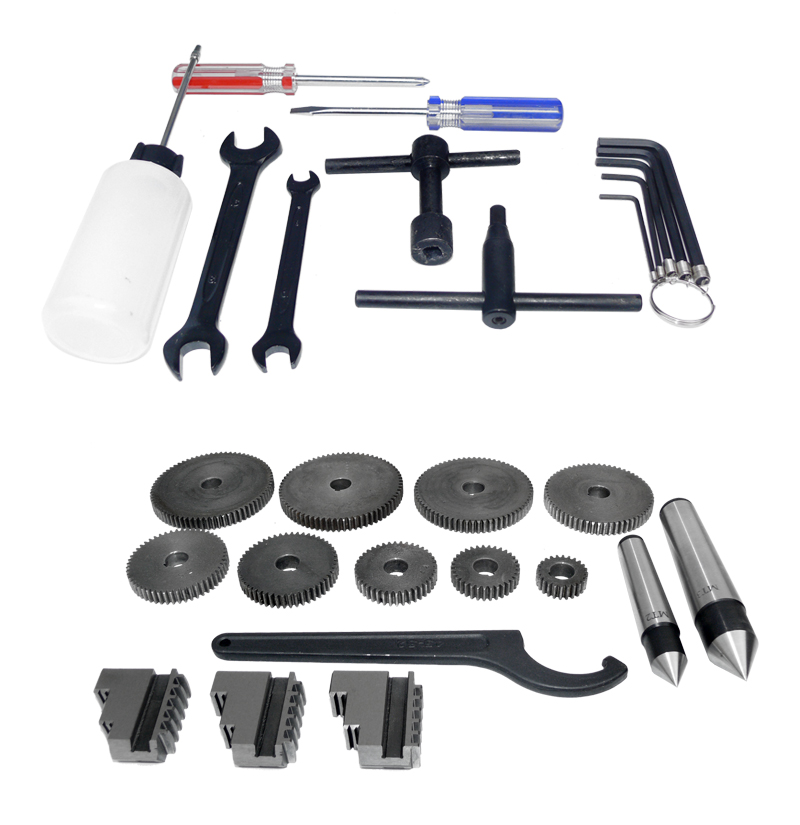

Lieferumfang:
- 3-Backenfutter ø 100 mm
- Vierfachstahlhalter
- 2 feste Zentrierspitzen
- Digitale Drehzahlanzeige
- Leitspindel Teleskopabdeckung
- separater Not-Aus-Taster
- grosser Späneschutz am Bettschlitten montiert

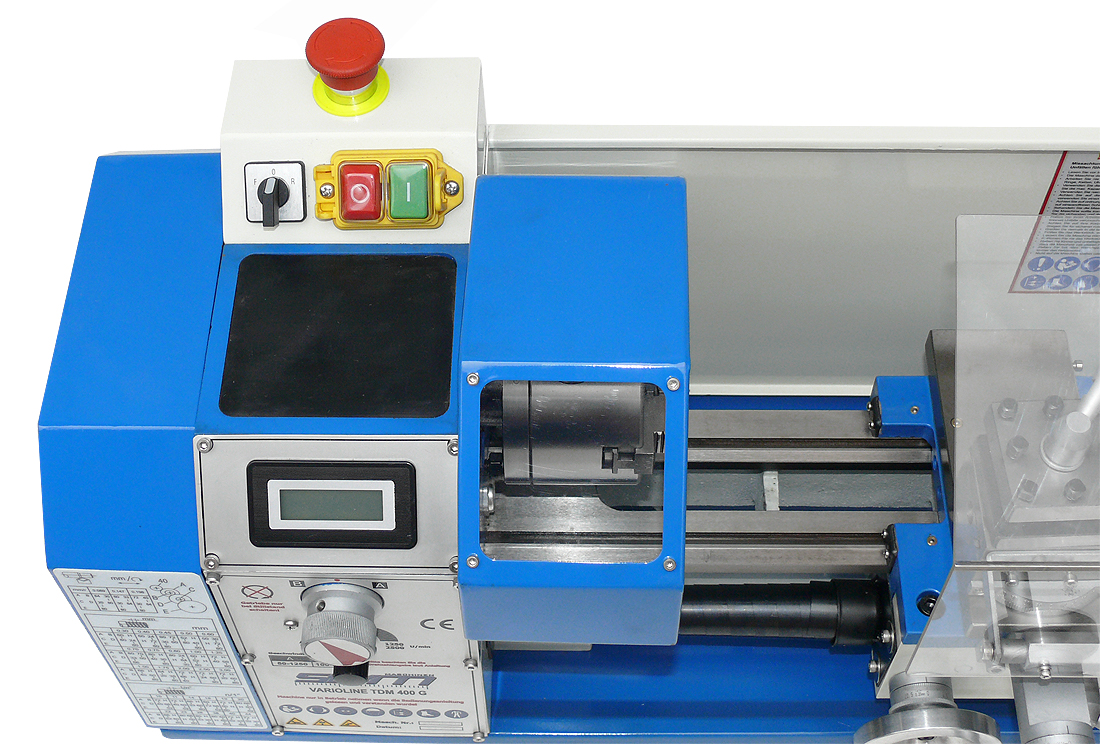

- Drehfutterschutz mit Positionsschalter
- Spänewanne
- Spritzwand
- Wechselräder
- Bedienwerkzeug
- Bedienungsanleitung
| Spitzenweite | 400 mm |
| Spitzenhöhe | 105 mm |
| Spindeldrehzahlbereich | (stufenlos) 50 - 1250 / 100 - 2500 U/min |
| max. Drehdurchmesser | 210 mm |
| max. Drehdurchmesser über Planschlitten | 120 mm |
| Spindelbohrung | 20 mm |
| Spindelkonus | MK 3 |
| Vorschübe - Längsvorschübe | (3) 0,089 - 0,198 mm/U |
| Vorschübe - Quervorschübe | |
| Metrische Gewinde | (15) 0,3 - 3,0 mm |
| Zollgewinde | (12) 10 - 44 Gg / 1" |
| Reitstockkonus | MK 2 |
| Reitstock Pinolenweg | 60 mm |
| Motorleistung | 0,60 kW |
| Netzspannung | 230 V / 50 Hz. |
| Maschinengewicht ca. | 75 kg |
| Maschinenabmessungen ca. | 930 x 400 x 380 mm |
