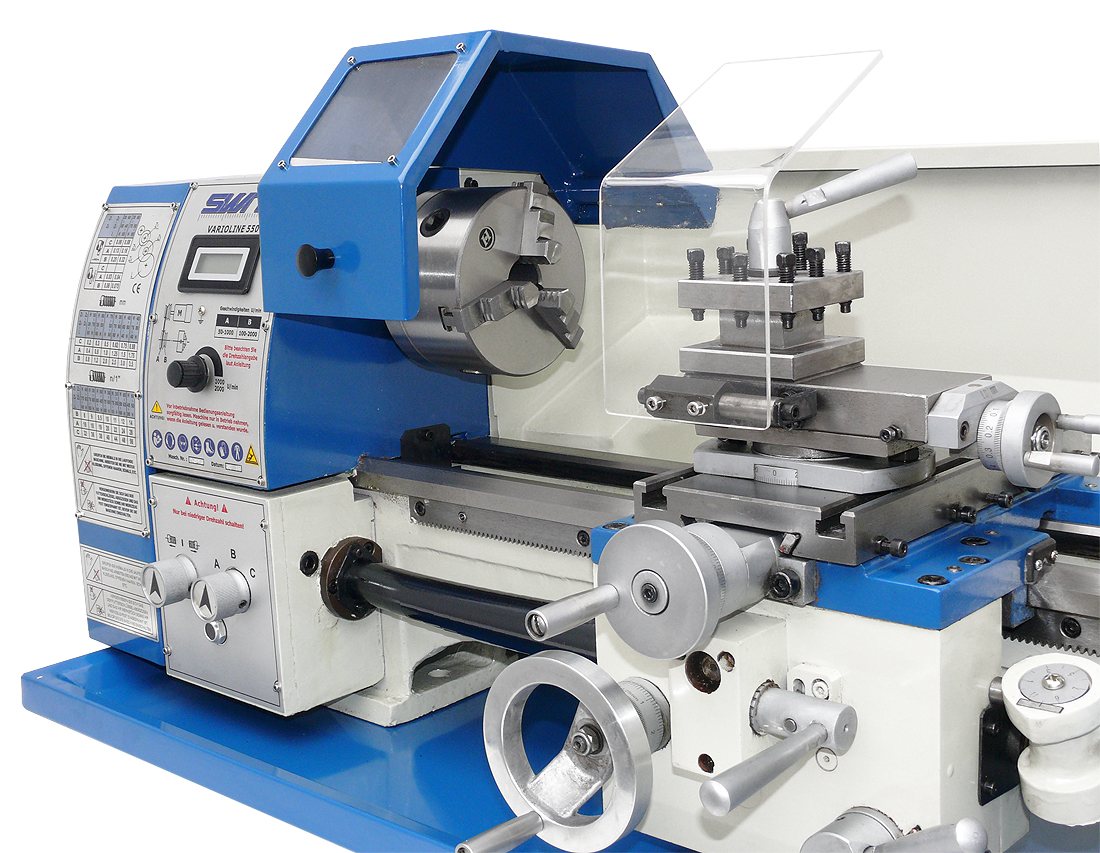

Beschreibung
Technische Beschreibung:
- Die stufenlos eingestellte Drehzahl kann mittels digitaler Drehzahlanzeige genau abgelesen werden
- Gewindeschneiden sowie ein automatisches Längs- und Plandrehen ist über die Leitspindel möglich
- Die gehärtete Hauptspindel der Drehmaschine wird durch präzise Kegelrollenlagern gelagert
- Die Präzisionskegelrollenlager gewährleisten eine hohe Rundlaufgenauigkeit (0,009 mm)
- Das Vorschubgetriebe der Drehbank läuft im ölbad und ist leichtgängig und präzise schaltbar
- Spindelnase der Drehmaschine ist nach DIN 6350 gehärtet
- Der Oberschlitten ist in x-Achsenrichtung verschiebbar und +/- 45° drehbar

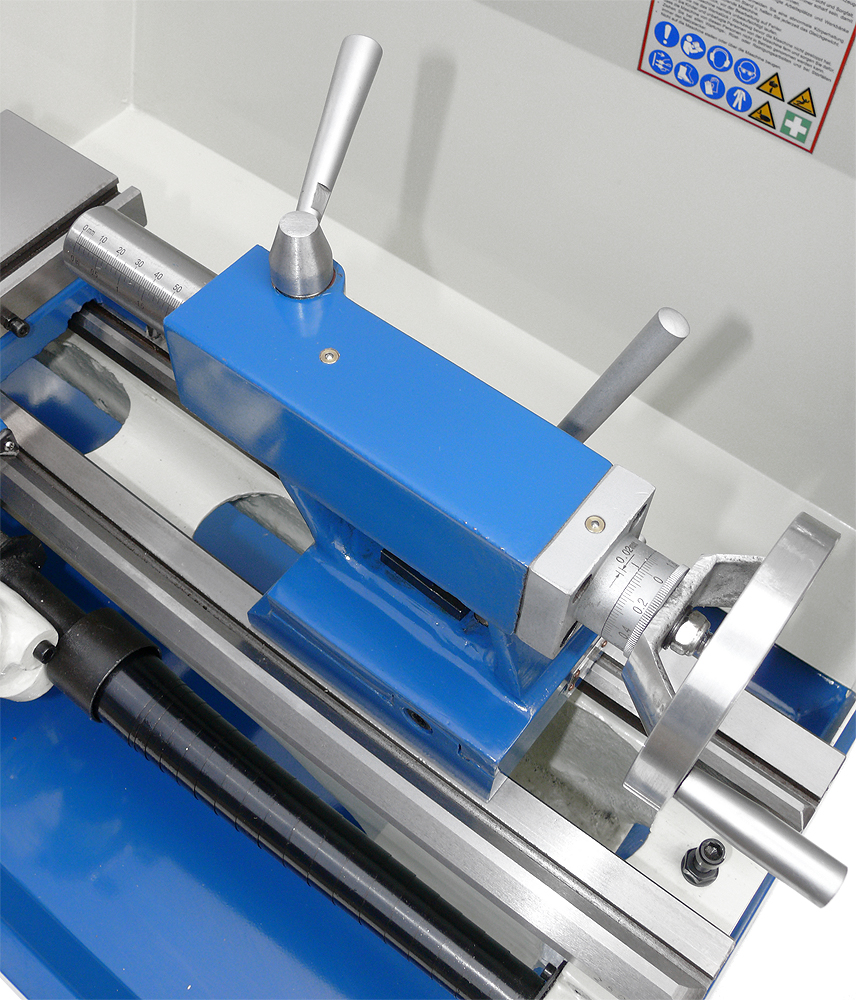

- Zum Kegeldrehen kann der Reitstock verschoben werden

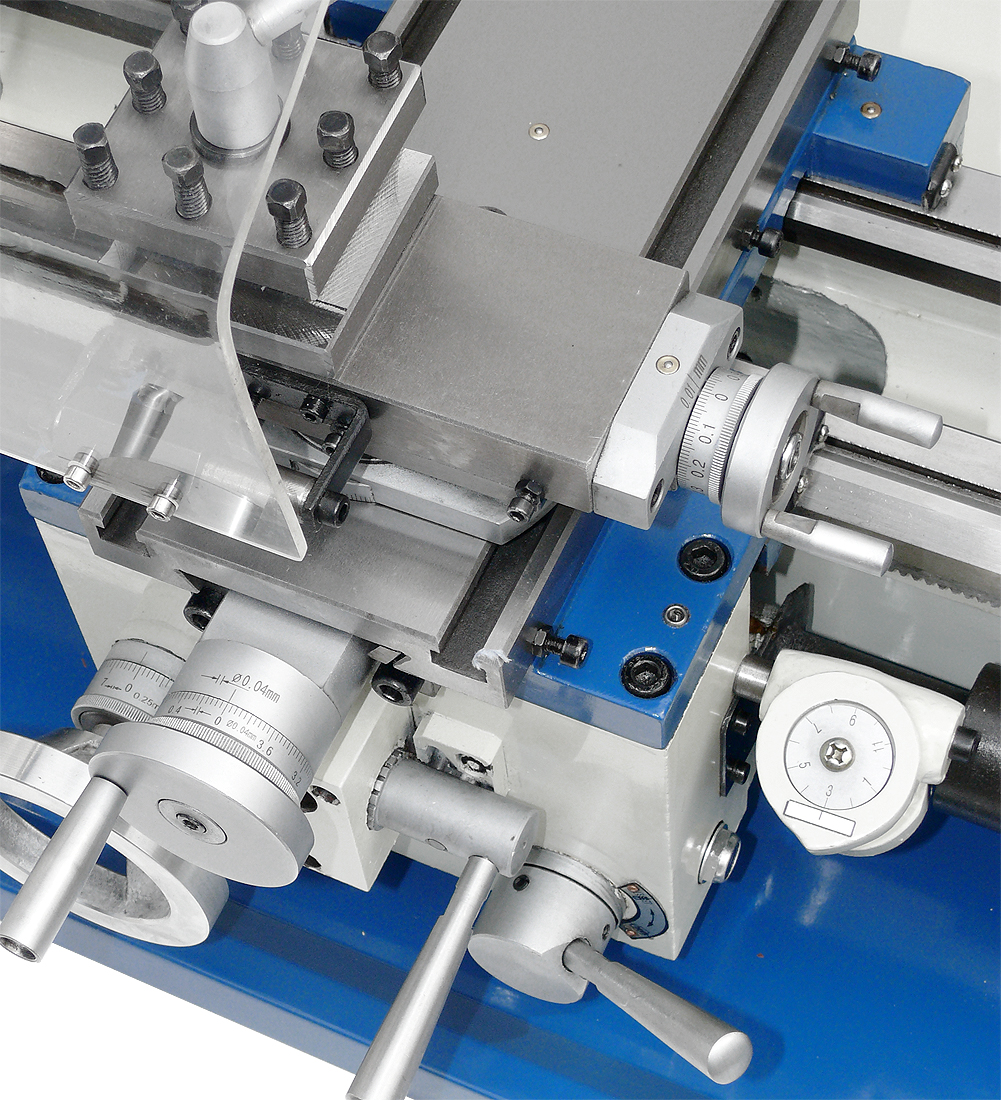

- Die Handräder haben eine einstellbare metrische Feinskalierung (Plan-/ Oberschlitten: 0.04 / 0.01 mm)

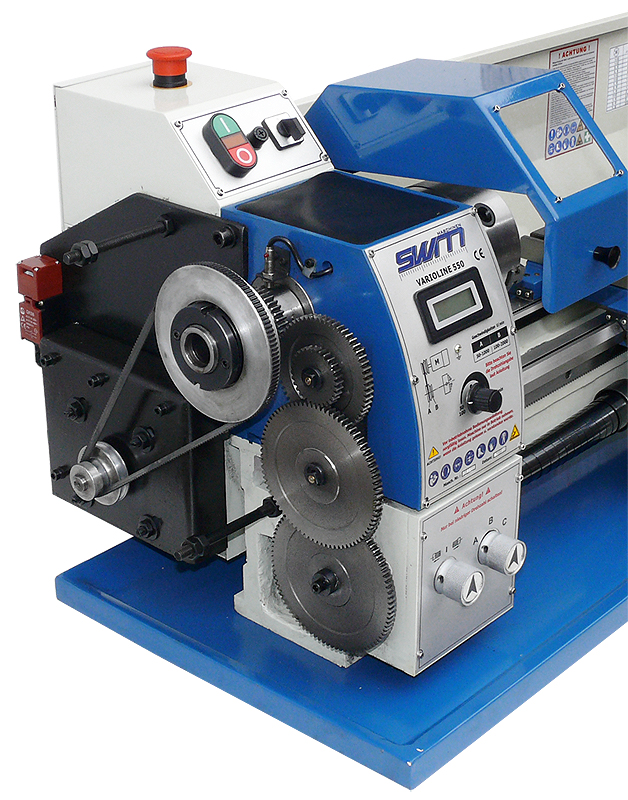

- Der Gewindeschneidbereich vergrößert sich durch den mitgelieferten Wechselrädersatz
- Rollgewalzte Trapezspindeln; Drucklager; Leitspindel in zwei Sinterlagern gelagert
- Solides Maschinenbett aus Grauguß, induktiv gehärtet und präzisionsgeschliffen
- Sämtliche Führungen der Drehmaschine sind spielfrei über Keilleisten nachstellbar

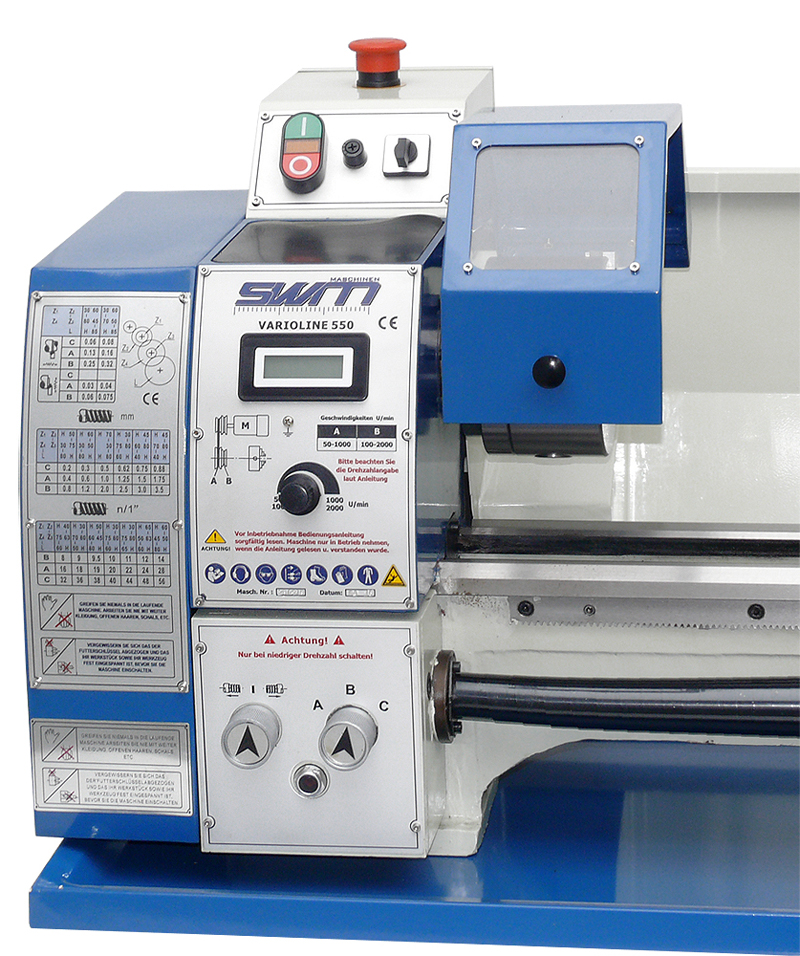

- Bedienungsfreundliches Schaltelement mit Not-Halt-Taster und Rechts-Linkslauf
- Sicherheitsschalter mit Unterspannungsauslöser
Lieferumfang:
- 3-Backenfutter Ø 125 mm
- Spänewanne und Spritzwand
- autom. Längs- u. Planvorschub über Leitspindel
- Leitspindel Teleskopabdeckung
- Drehfutterschutzabdeckung
- feste Körnerspitze
- Planschlitten mit Obersupport
- 4-fach Stahlhalter
- Wechselrädersatz
- Gewindeuhr
- Bedienwerkzeug
- Werkzeugkoffer
- Bedienungsanleitung
Technische Daten
Spitzenweite | 550 mm |
Spitzenhöhe | 125 mm |
Spindeldrehzahlbereich | (stufenlos) 50 - 1.000 / 100 - 2000 U/min |
max. Drehdurchmesser | 250 mm |
max. Drehdurchmesser über Planschlitten | 140 mm |
Spindelbohrung | 26 mm |
Spindelkonus | MK 4 |
Vorschübe - Längsvorschübe | (6) 0,06 - 0,32 mm/U |
Vorschübe - Quervorschübe | (4) 0,03 - 0,075 mm/U |
Metrische Gewinde | (18) 0,2 - 3,5 mm |
Zollgewinde | (21) 8 - 56 Gg / 1" |
Reitstockkonus | MK 2 |
Reitstock Pinolenweg | 70 mm |
Werkzeugaufnahme | 12 x 12 mm |
Motorleistung | 1,0 kW |
Netzspannung | 230 V / 50 Hz. |
Maschinengewicht ca. | 125 kg |
Maschinenabmessungen ca. | 1210 x 610 x 450 mm |
