Technische Beschreibung:

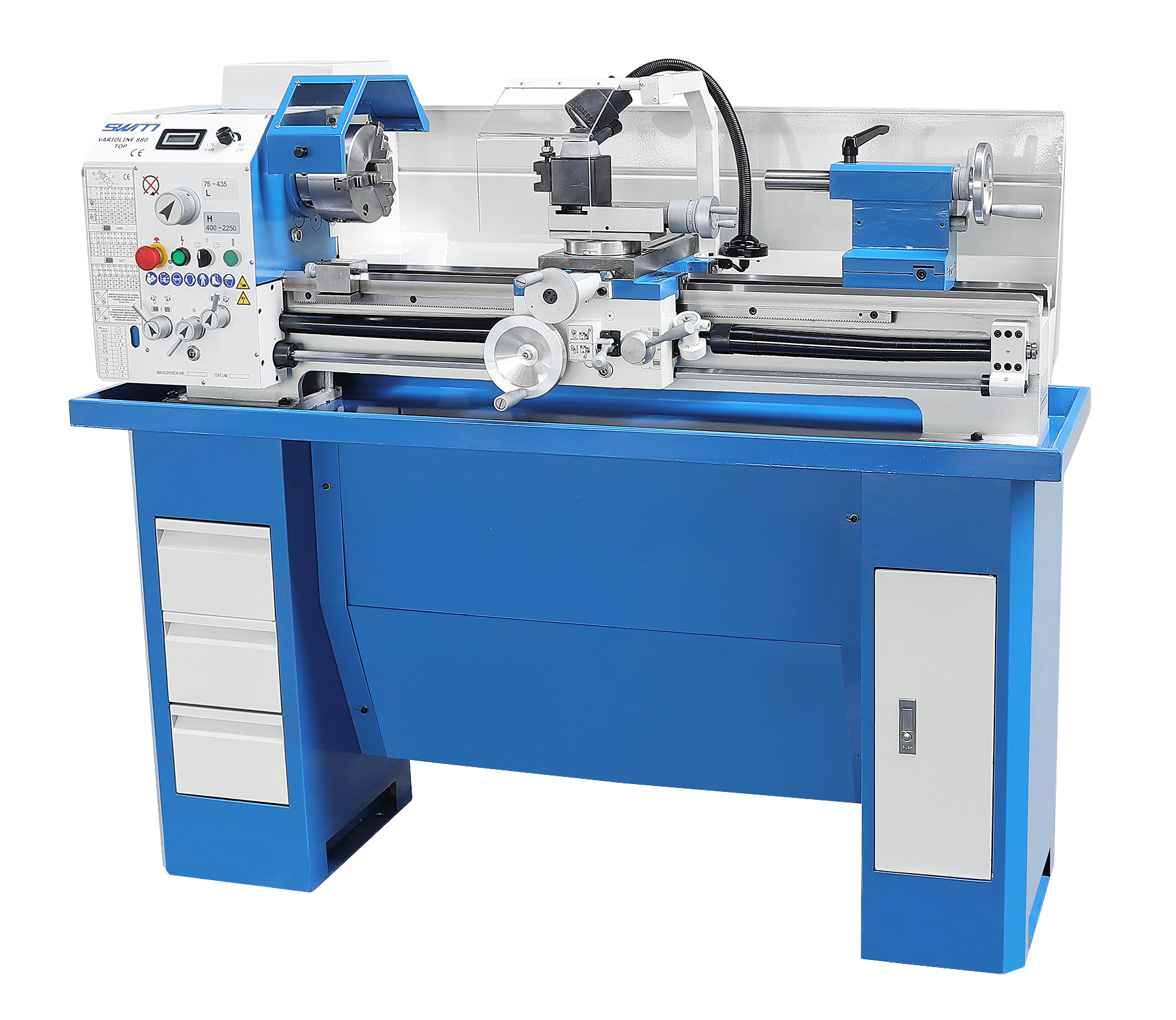

- Die Drehmaschine Varioline 880 Top, verfügt im Gegensatz zum Modell Varioline 900 Top über ein 2 stufiges Getriebe wodurch das Wechseln des Drehzahlbereiches mittels Keilriemen entfällt.
- Drehmaschine mit Leistungsstarkem 400V - 3 Phasen Drehstrommotor und Frequenzumrichter für ein konstantes Drehmoment über den gesamten Drehzahlbereich

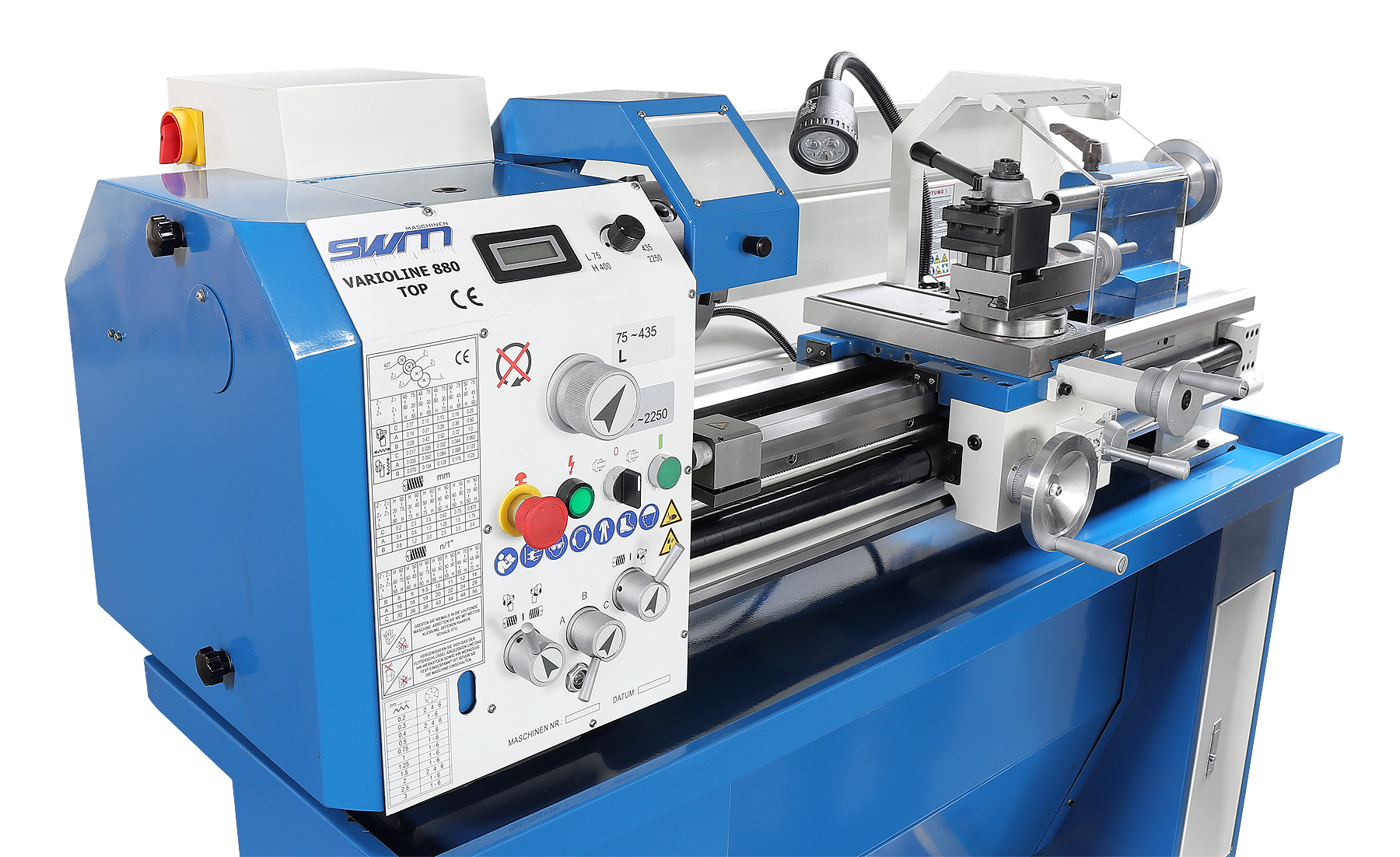

- Die Serienmäßig stufenlose Drehzahlregelung kann an der digitaler Drehzahlanzeige genau abgelesen werden
- Teleskopabdeckung an der Leitspindel für eine gleich bleibende Präzision über die gesamte Lebensdauer
- Die gehärtete und geschliffene Hauptspindel der Drehbank gewährleistet hohe Rundlaufgenauigkeit auch bei hohen Drehzahlen
- Das Vorschubgetriebe der Drehbank läuft im Ölbad
- Die Spindelnase der Drehmaschine ist nach DIN 6350 gehärtet
- Solides Maschinenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Spindel der Drehbank kann einfach und präzise ausgerichtet werden
- Spindelaufnahme Camlock D1 - 4 nach DIN 55029
- Sämtliche Führungen der Drehbank sind gehärtet geschliffen und über Keilleisten nachstellbar
- Eine qualitativ hochwertige Drehmaschine mit einem spitzen Preis- Leistungsverhältnis

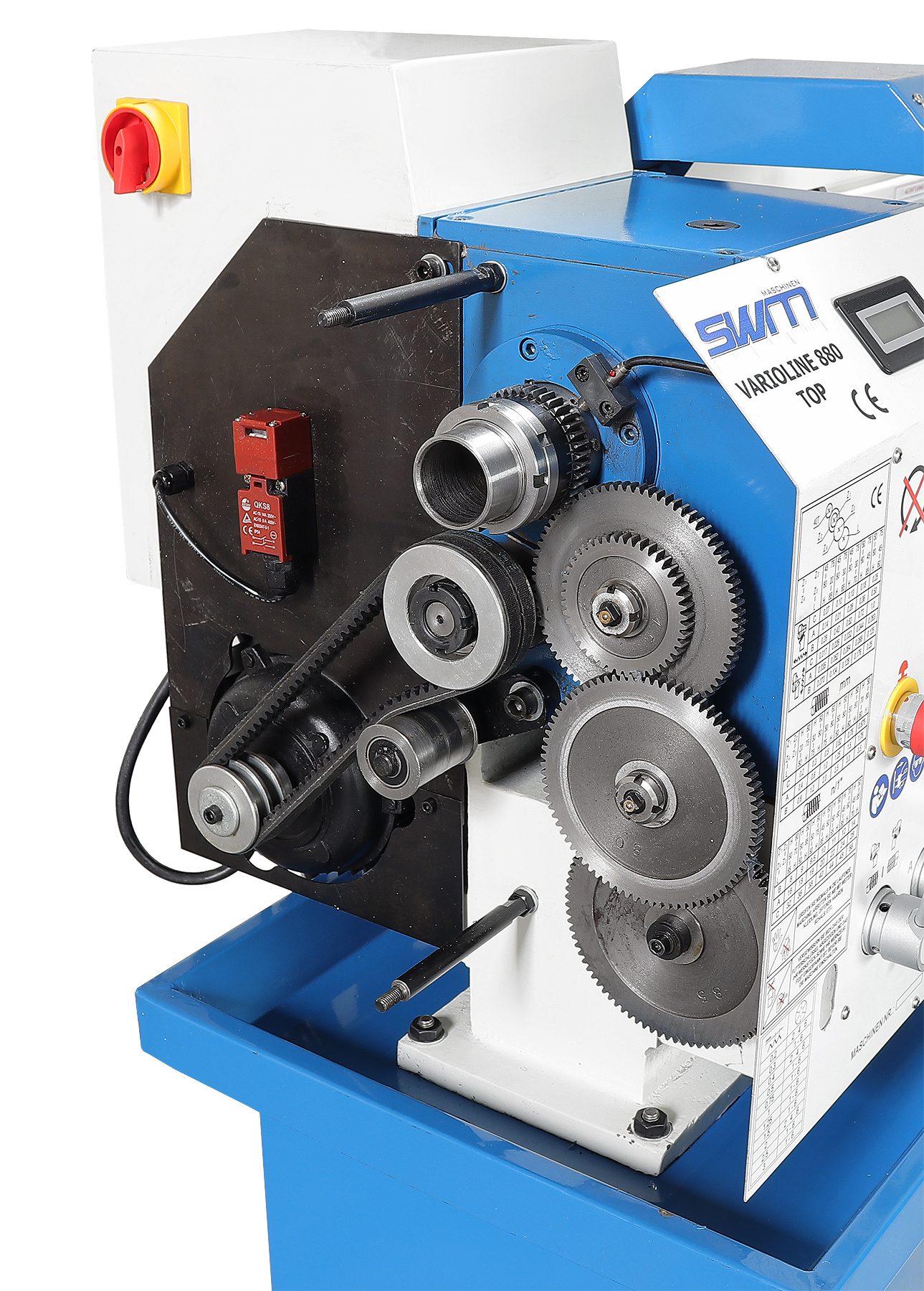

- Der Gewindeschneidbereich der Drehmaschine vergrößert sich durch den Wechselrädersatz

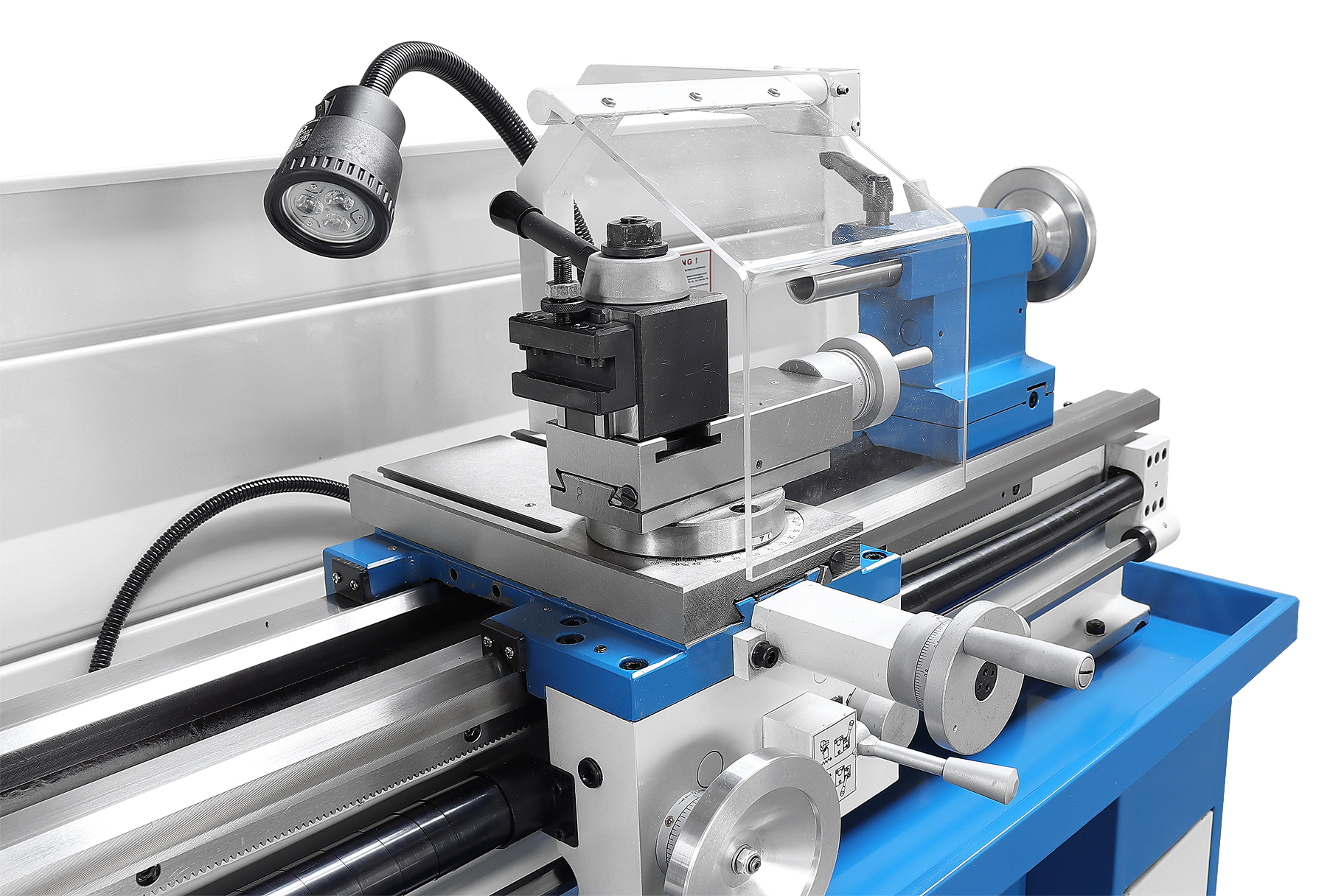

- LED Arbeitslicht am Schlosskasten der Drehbank montiert
- Selbstverständlich mit Links- rechtslauf ausgestattet

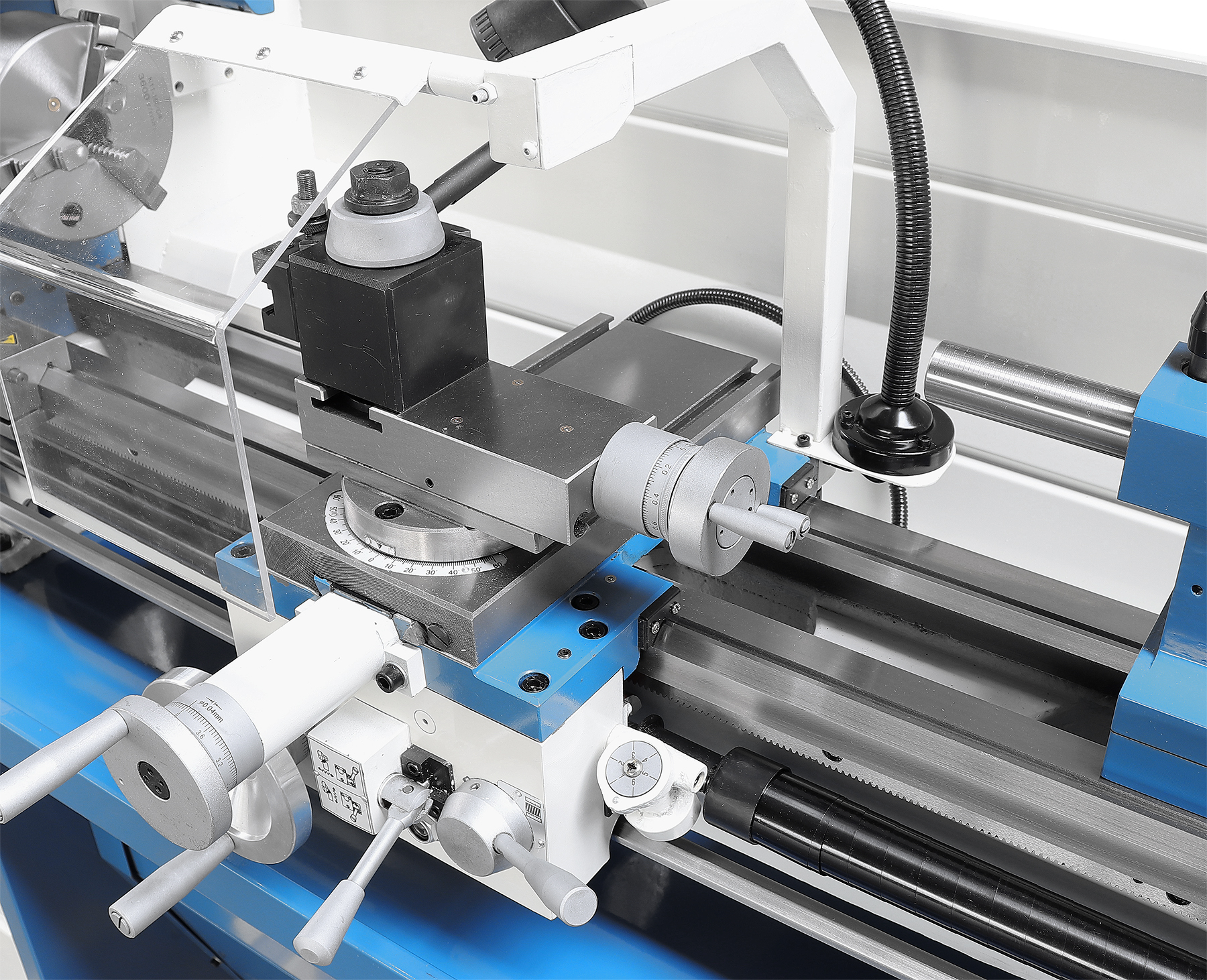

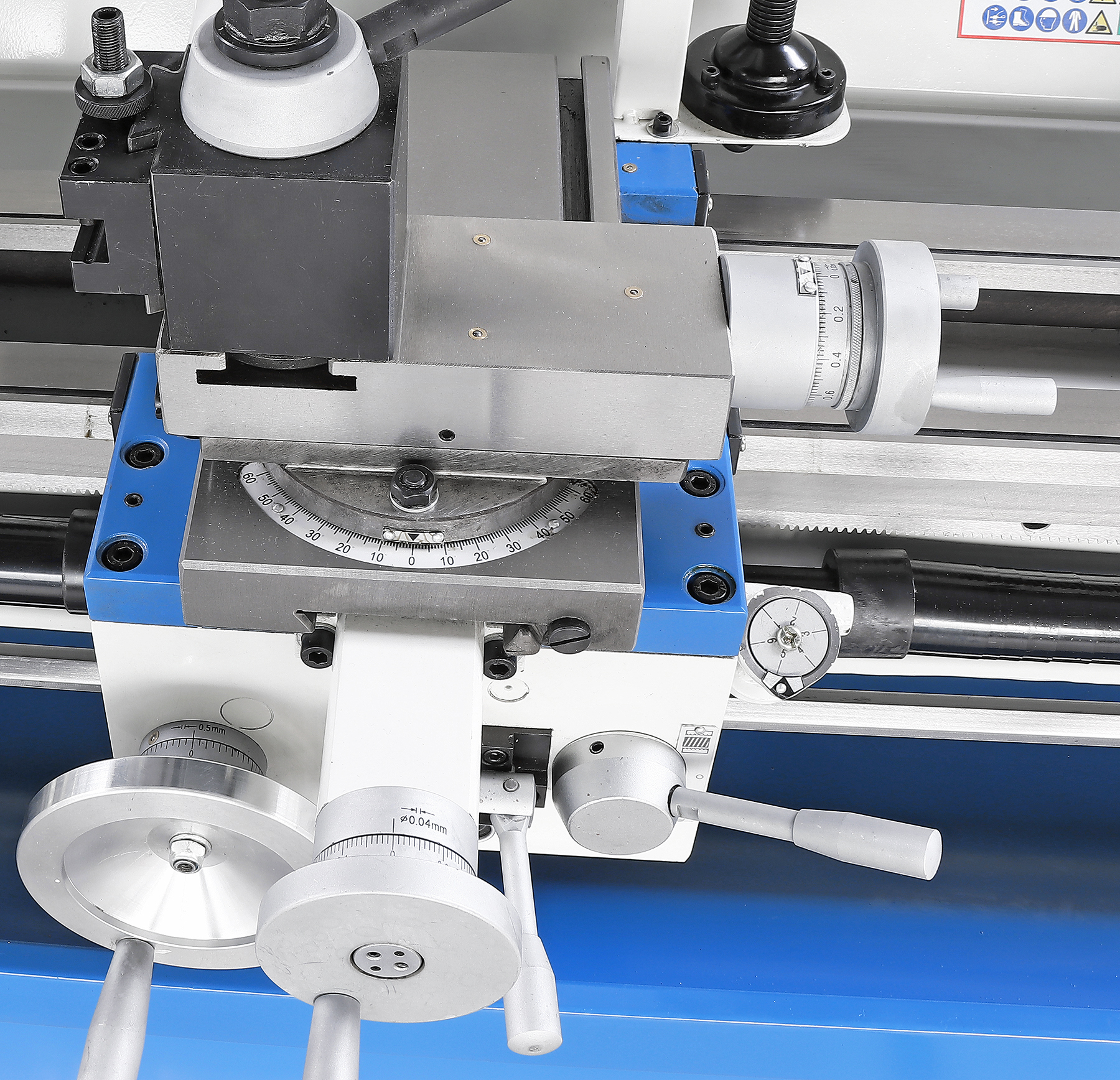

- Oberschlitten der Drehmaschine +/- 45° drehbar
- Leit- und Zugspindel einfach abschaltbar

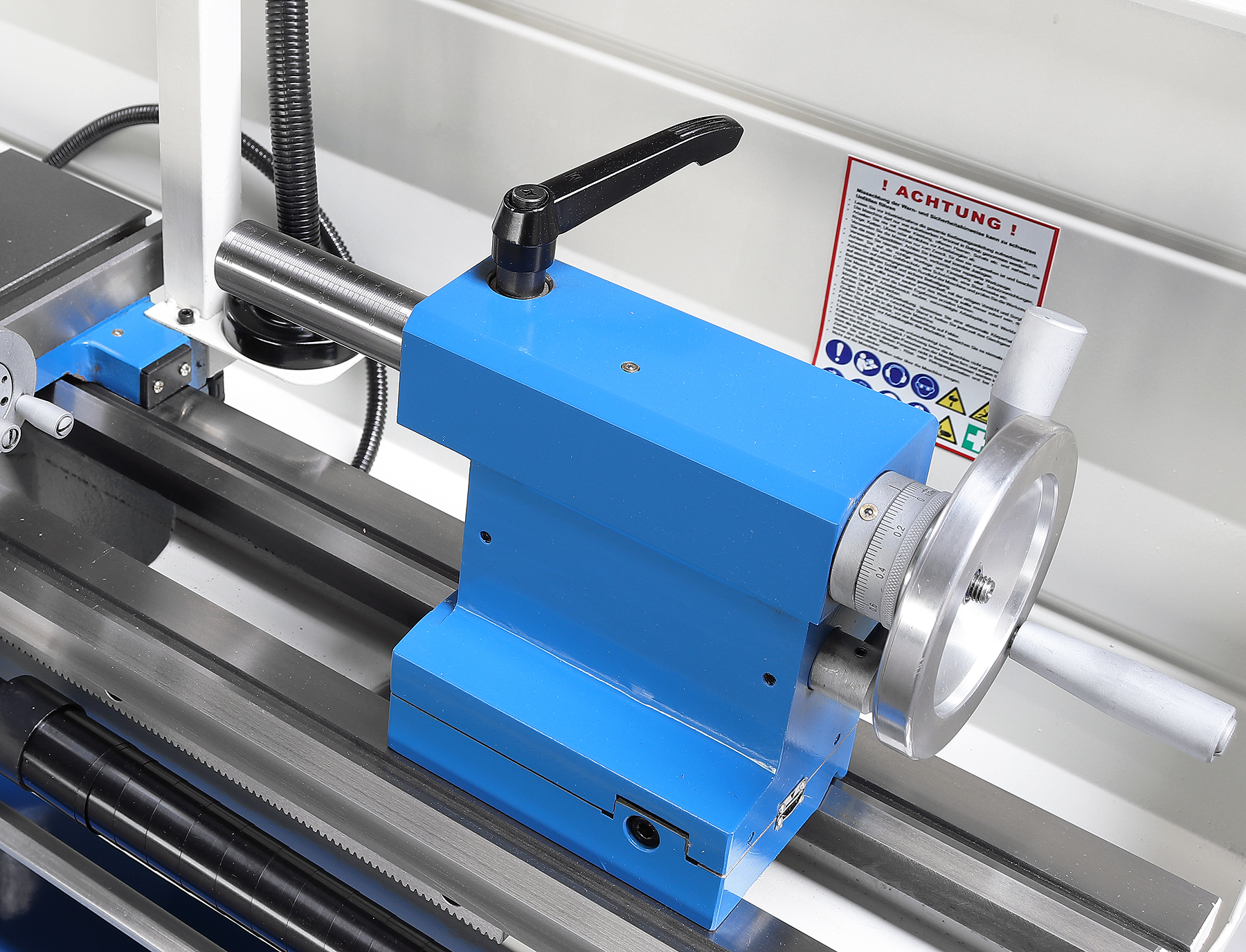

- Einhebelklemmung für Reitstock
- Reitstock der Drehbank kann zum Kegeldrehen verschoben werden
- Für ein sichereres Arbeiten mit der Drehbank ist am Oberschlitten ein positionsabhängiger elektr. Späneschutz angebracht

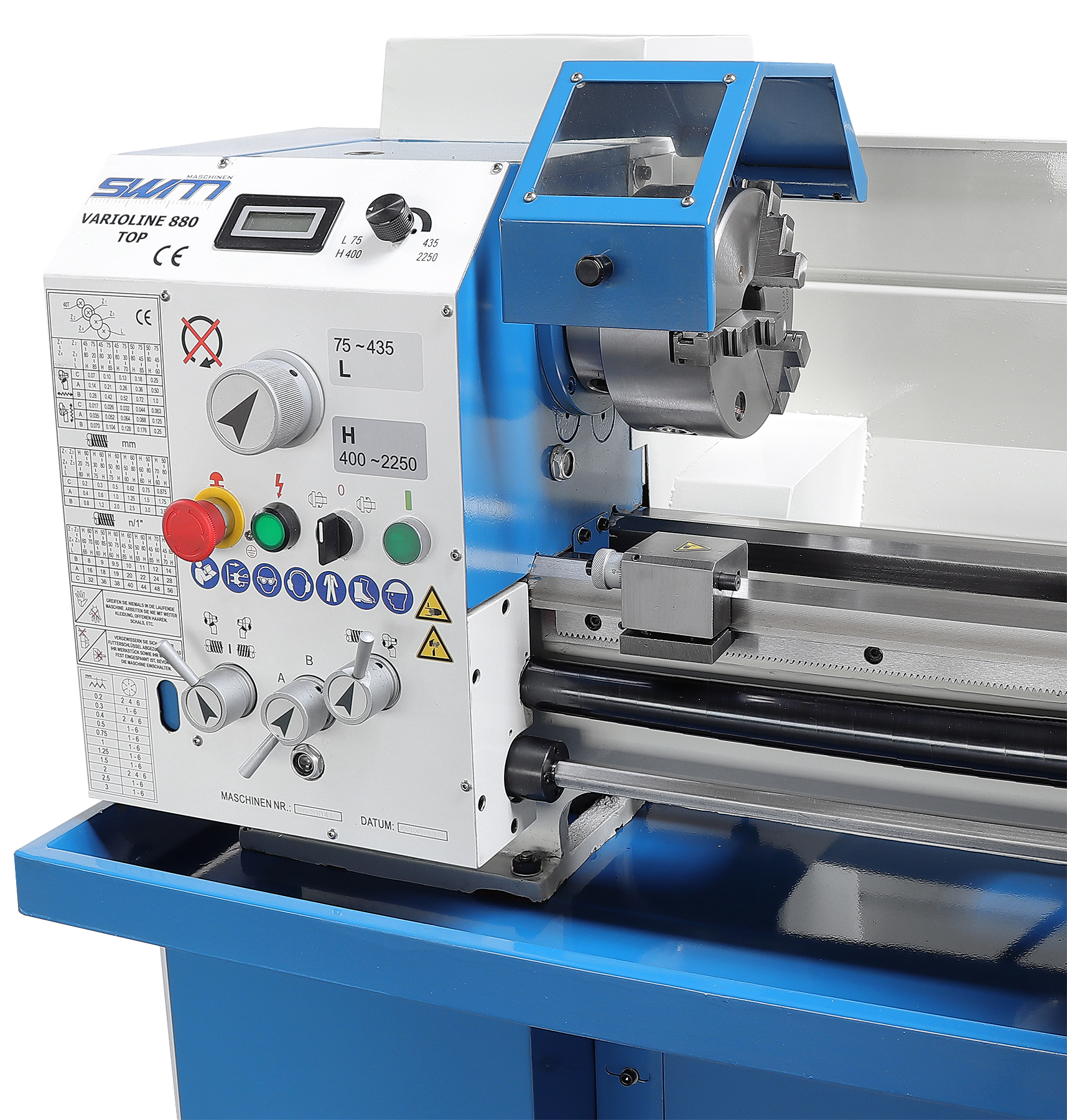

- Bedienungsfreundliches Schaltelement mit Not-Halt-Taster und Rechts-Linkslauf
- Geliefert wird die Drehmaschine inkl. Abnahme- / Prüfprotokoll
Lieferumfang:

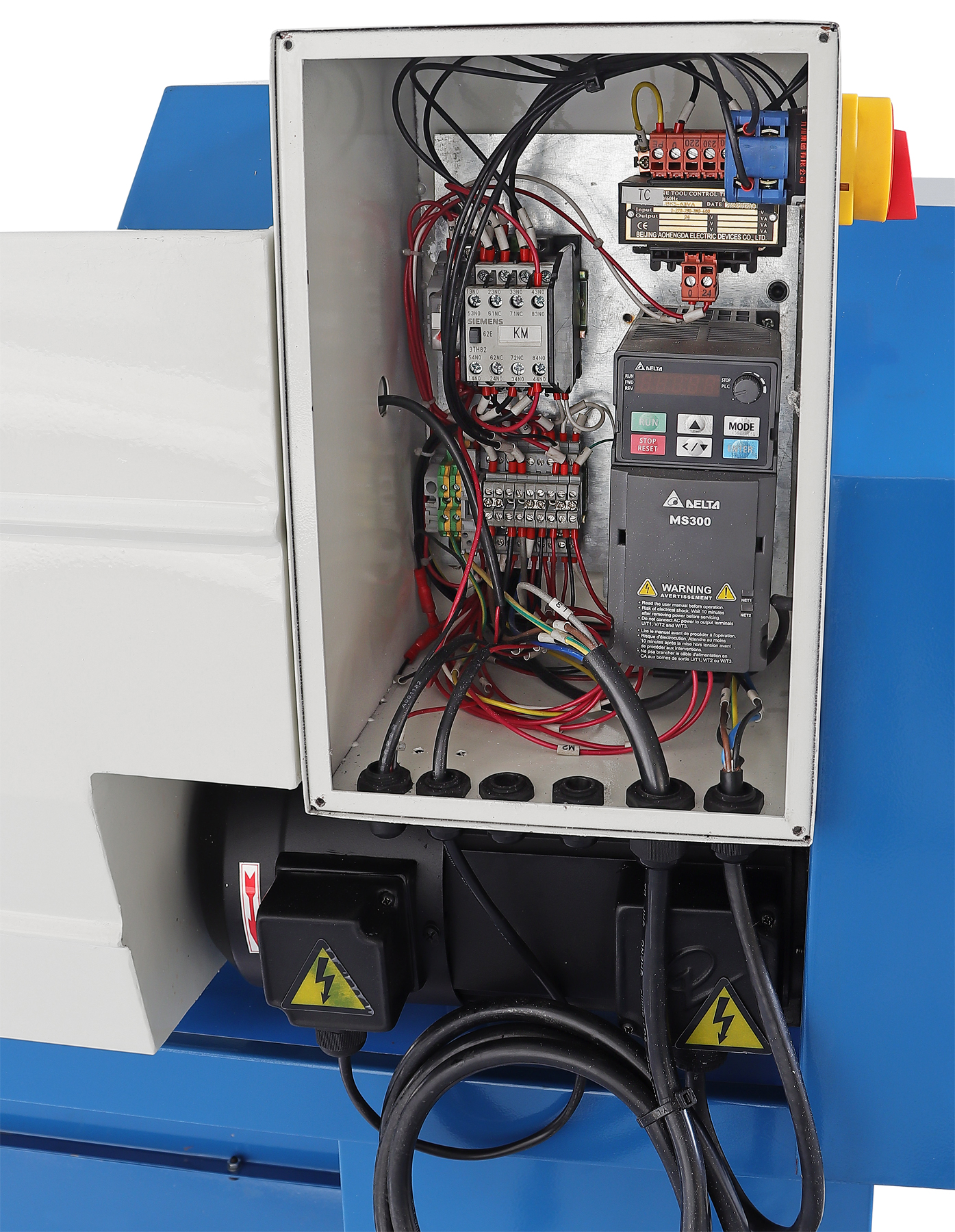

- Drehstrommotor mit Delta - Frequenzumrichter
- Schnellwechselstahlhalter mit 4 Einsätzen
- 3-Backenfutter Ø 160 mm,
- 4-Backen Planscheibenfutter Ø 160 mm (Backen einzeln verstellbar)
- Aufspannscheibe Ø 240 mm
- Feststehende Lünette
- Mitlaufende Lünette
- Spänewanne und Spritzwand
- Inkl. autom. Längs- und Quervorschub
- Leitspindel Teleskopabdeckung
- LED Maschinenleuchte

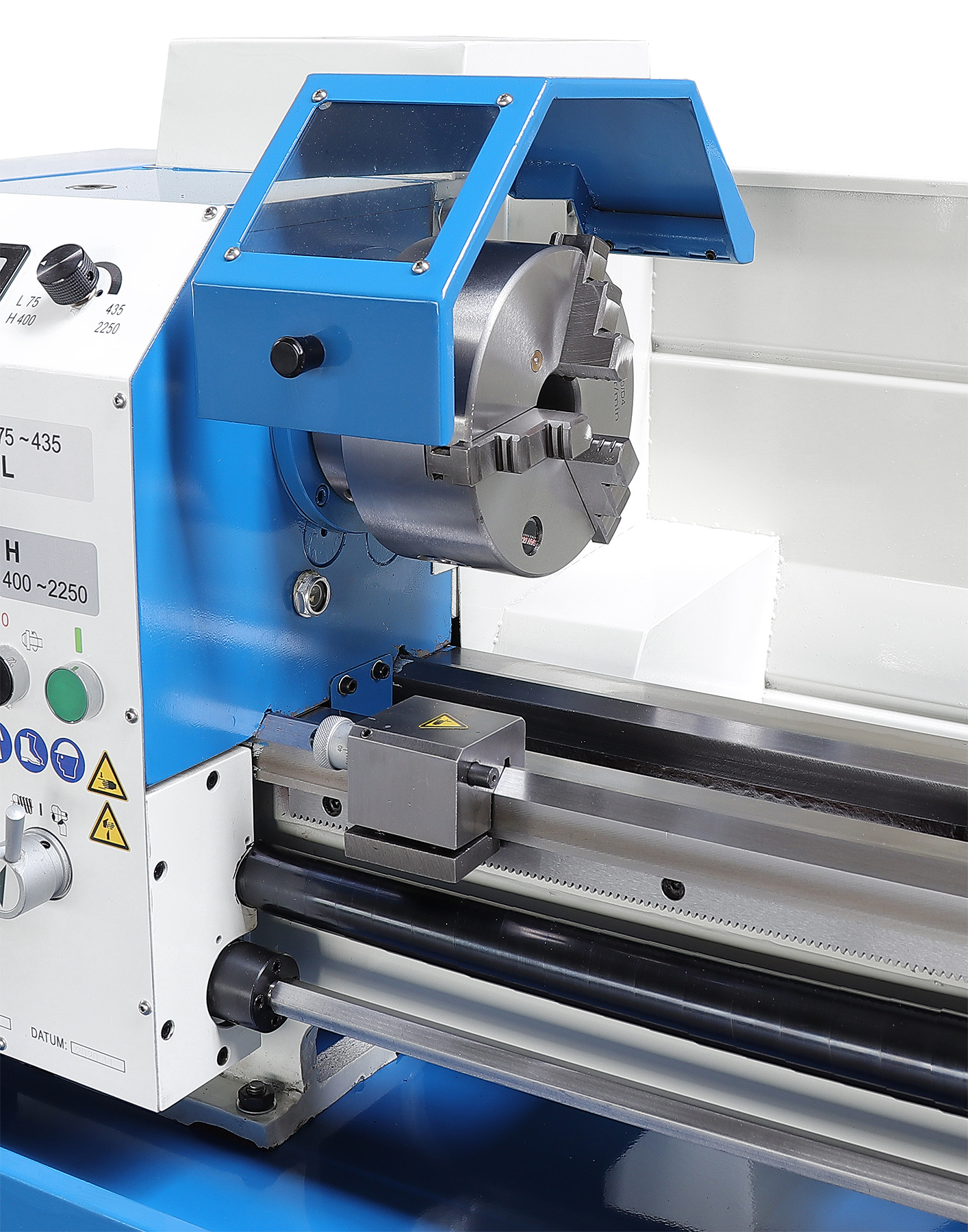

- Drehfutterschutzabdeckung
- Rutschkupplung
- Mikrometerlängsanschlag am Maschinenbett
- mitlaufende Körnerspitze
- 2x feste Körnerspitzen
- Reduzierhülse
- Wechselrädersatz
- Deluxe Untergestell mit 3 Schubladen und Tür
- Gewindeuhr
- Bedienwerkzeug
- Werkzeugkoffer
- Bedienungsanleitung Drehmaschine
Spitzenweite | 880 mm |
Spitzenhöhe | 160 mm |
Spindeldrehzahlbereich | (stufenlos) 75 - 435 / 400 - 2.250 U/min |
max. Drehdurchmesser | 320 mm |
max. Drehdurchmesser über Planschlitten | 200 mm |
Spindelbohrung | 38 mm |
Spindelkonus | MK 5 |
Spindelaufnahme nach DIN 55029 | Camlock D1 - 4 |
Bettbreite | 180 mm |
Vorschübe - Längsvorschübe | (15) 0,07 - 1,00 mm / U |
Vorschübe - Quervorschübe | (15) 0,017 - 0,25 mm / U |
Metrische Gewinde | (18) 0,2 - 3,5 mm |
Zollgewinde | (21) 8 - 56 Gg / 1" |
Verfahrweg Planschlitten | 165 mm |
Verfahrweg Oberschlitten | 80 mm |
Reitstockkonus | MK 3 |
Reitstock Pinolenweg | 85 mm |
Reitstock Pinolendurchmesser | 32 mm |
Werkzeugaufnahme | 16 x 16 mm |
Motorleistung | 1,5 kW |
Netzspannung | 400 V / 50 Hz. |
Maschinengewicht ca. | 295 kg |
Maschinenabmessungen ca. | 1610 x 720 x 1400 mm |
