Beschreibung
Technische Beschreibung:
- Vierbacken-Planscheibenfutter in Gussausführung
- Inkl. Flansch D1-4 nach DIN 55029 (Camlock), fertig bearbeitet und am Drehfutter montiert (passend für VARIOLINE 880 TOP)
- Drehfutter mit zylindrischer Aufnahme nach DIN 6350
- Mit vier einzeln verstellbare Spannbacken (dezentral)
- Ab Durchmesser 160 mm wird die Planscheibe von vorne auf den Flansch montiert
- Inklusive ein Satz harte, einteilige Backen und Futterschlüssel

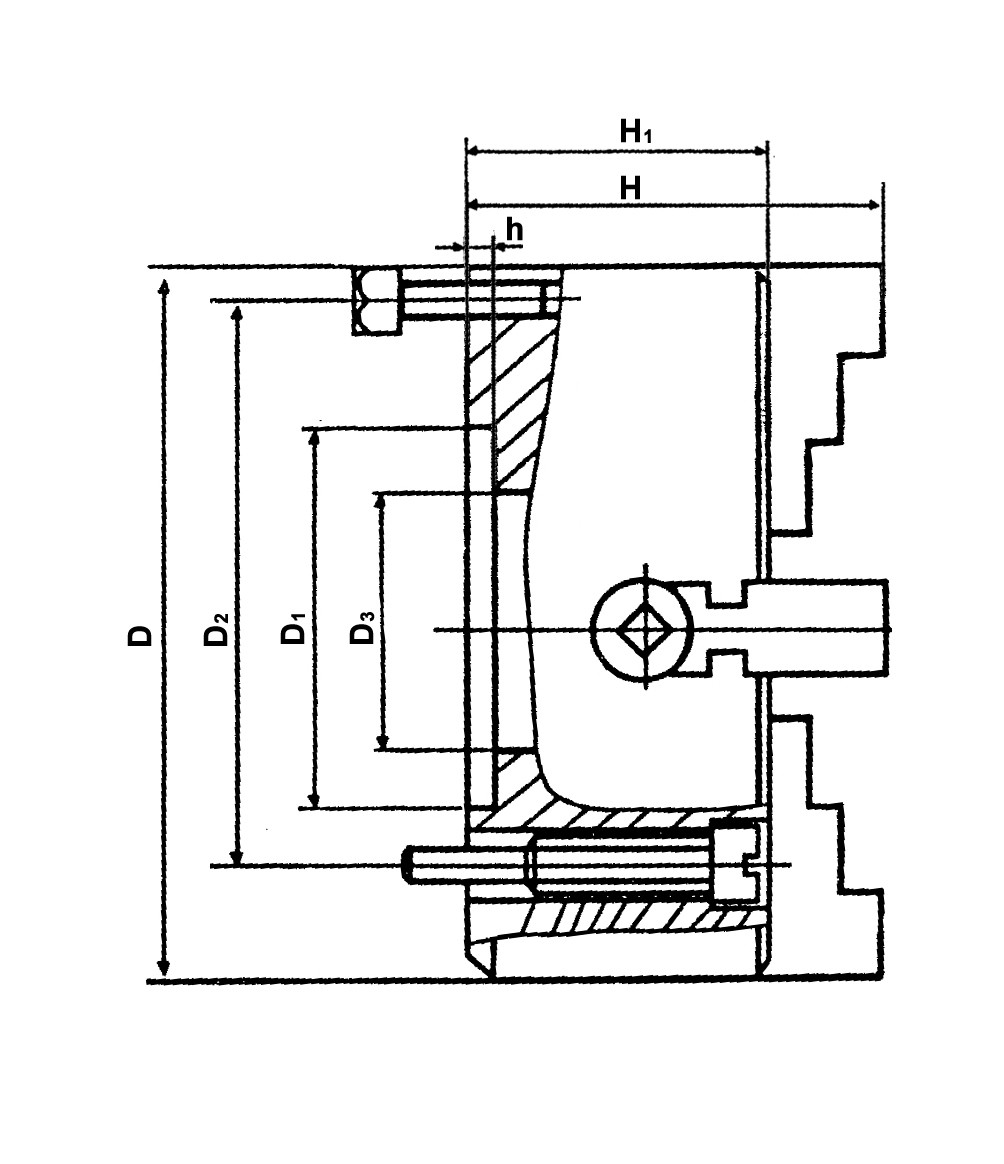

Technische Daten
| Aussendurchmesser (D) | 160 mm |
| Zylindrische Innenpassung (D1) | 130 mm |
| Lochkreis (D2) | 145 mm |
| Durchlass (D3) | 54 mm |
| Gesamthöhe mit Backen (H) | 93 mm |
| Gesamthöhe ohne Backen (H1) | 65 mm |
| Höhe zylindrische Innenpassung (h) | 5,0 mm |
| Drehzahl max. | 2500 U/min |
| Gewicht ca. | 7,5 kg |
| Befestigungsbohrungen | 4x M8 |
