Beschreibung
Technische Beschreibung:

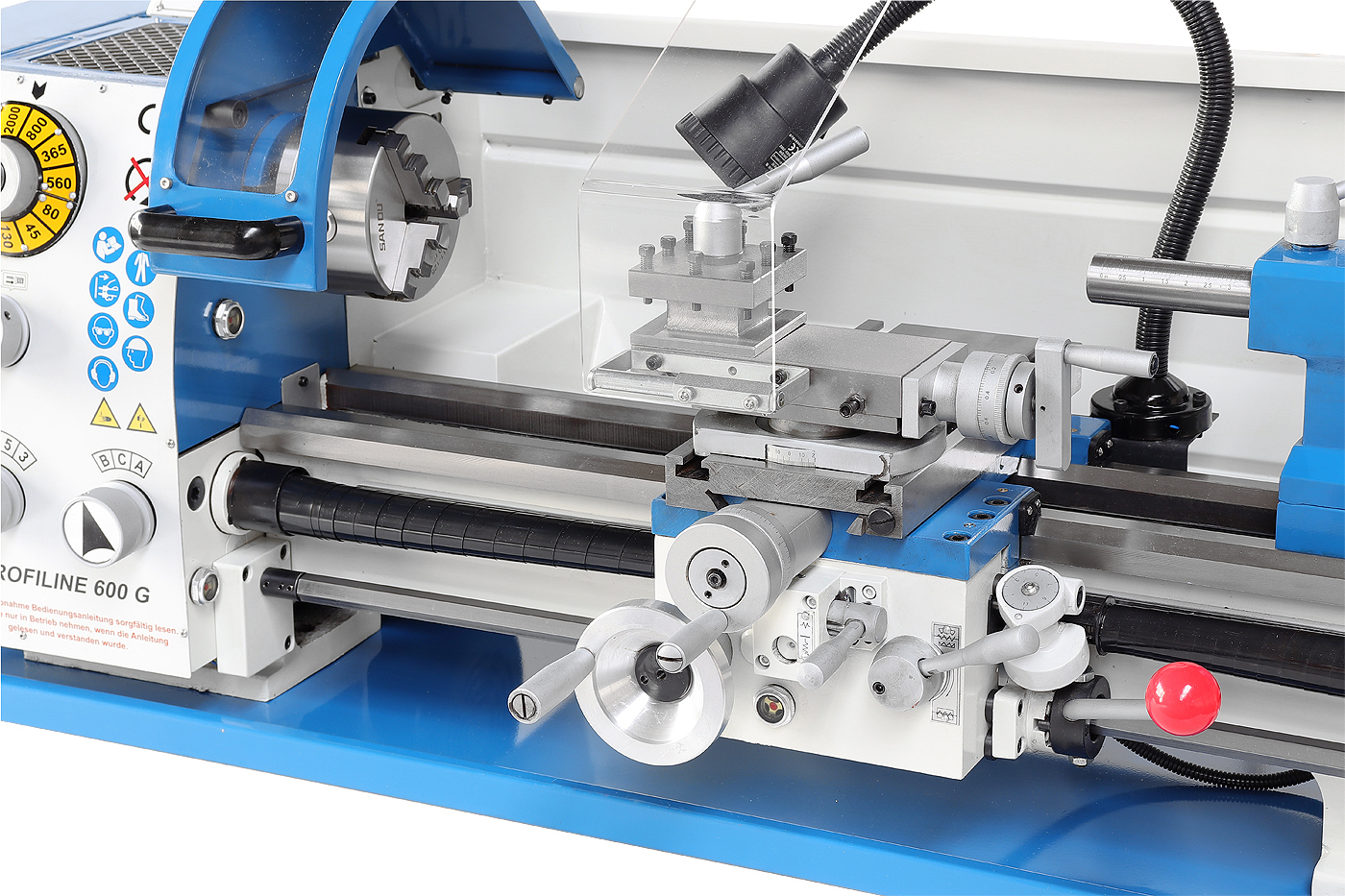

- Die kompakte Drehmaschine bietet vielseitige Anwendungsmöglichkeiten und eignet sich bestens für Feinmechaniker, Ausbildungswerkstätten sowie für den anspruchsvollen Modellbauer.

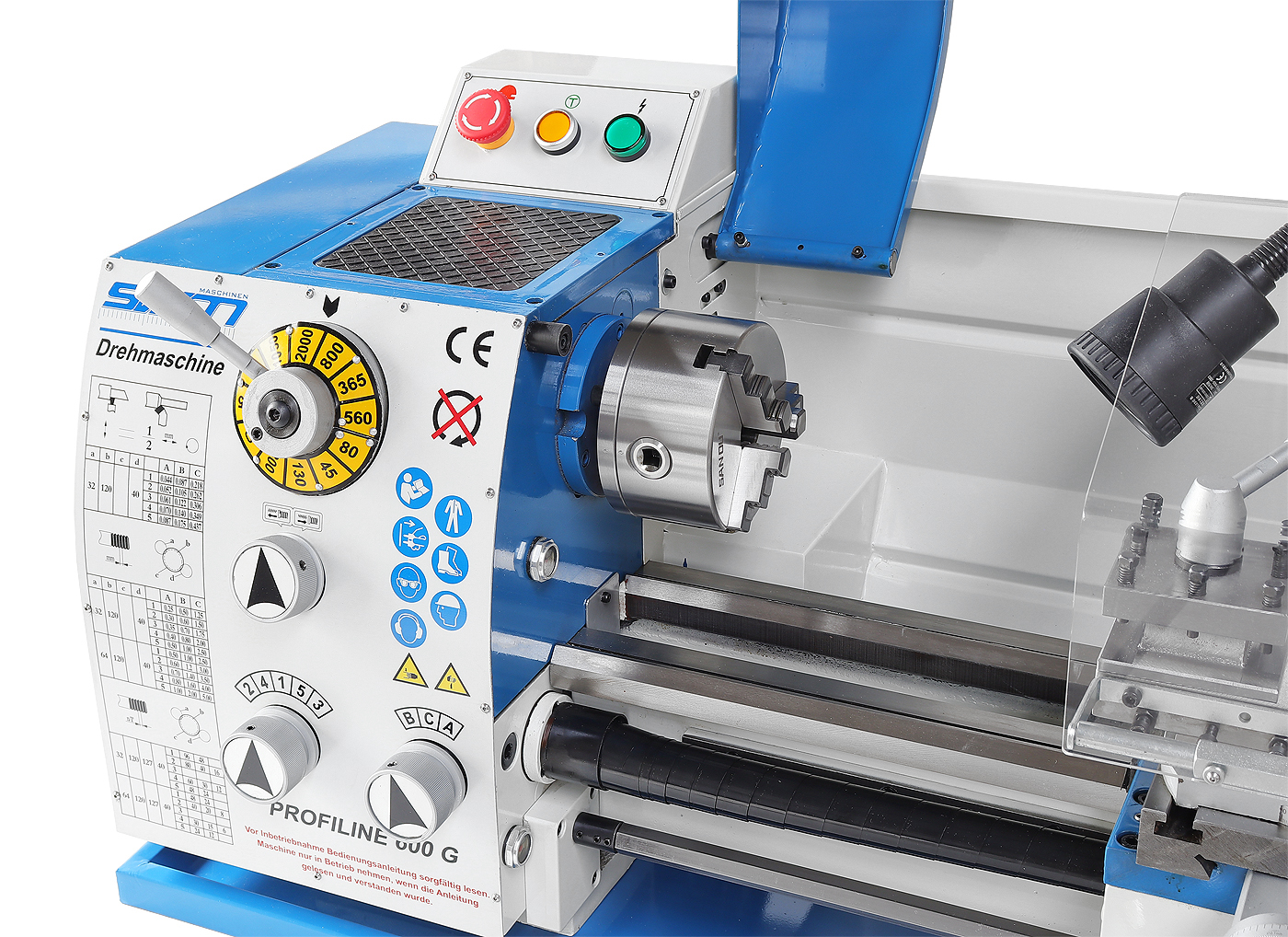

- Das 12-Stufen Spindeldrehzahlgetriebe kann mittels Schalthebel einfach und schnell geschaltet werden
- Das Spindel- und Vorschubgetriebe ist durch gehärtete und geschliffene im Ölbad laufende Getriebezahnräder langlebig und leichtgängig schaltbar
- Das Vorschubgetriebe bietet dem Anwender unterschiedliche Vorschubgeschwindigkeiten und Gewindesteigungen
- Die Präzisionskegelrollenlager der gehärteten und geschliffenen Hauptspindel gewährleisten eine hohe Rundlaufgenauigkeit auch bei hohen Drehzahlen
- Für ein hohes Drehmoment sorgt der durchzugskräftige Antriebsmotor
- Am Wahlhebel kann die Drehrichtung (Vorschubrichtung) an der kombinierten Leit-/Zugspindel unabhängig von der Hauptspindel Drehrichtung eingestellt werden

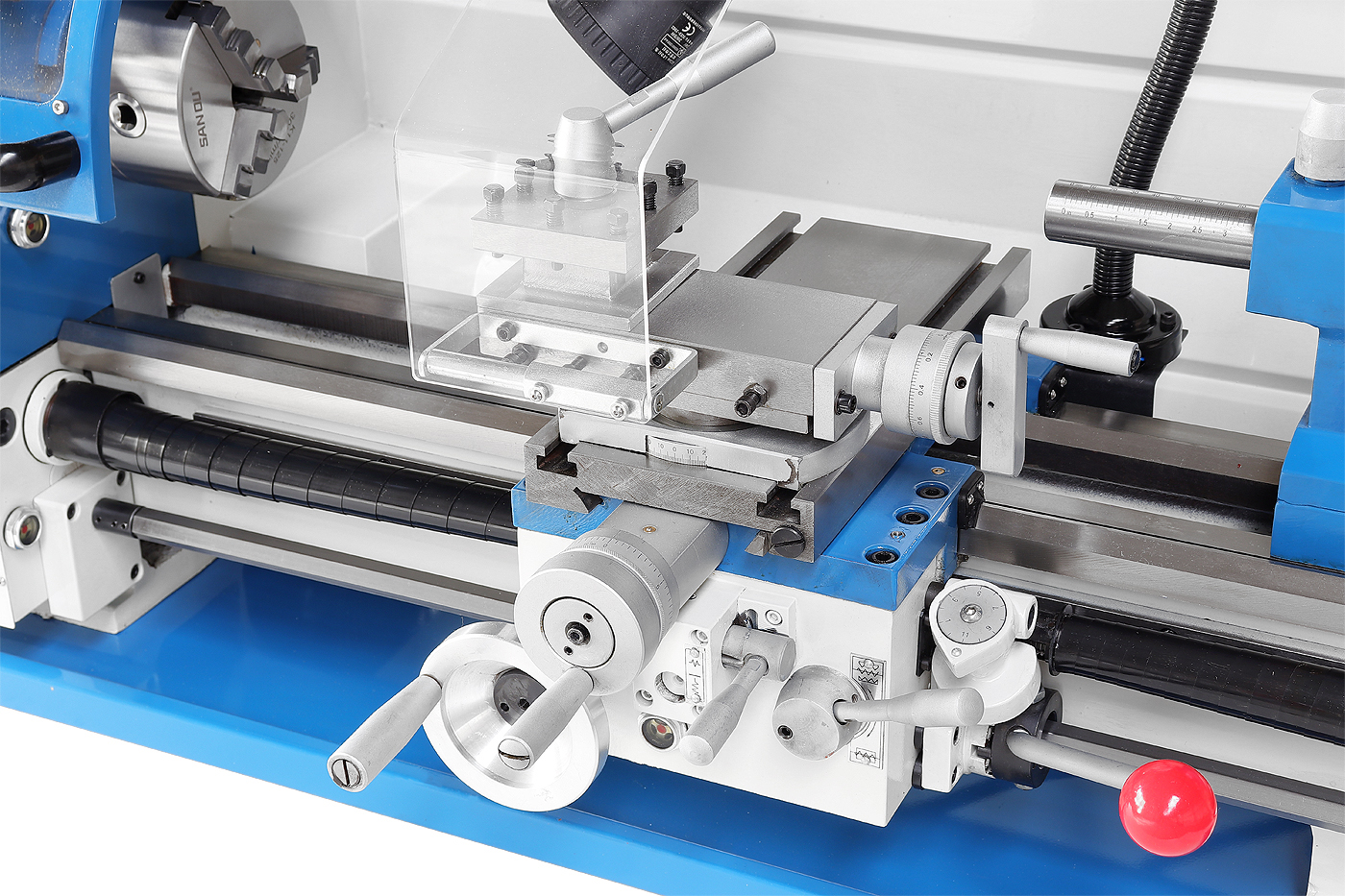

- Die Drehmaschine ist serienmäßig mit automatischen Längs- und Planvorschub ausgestattet

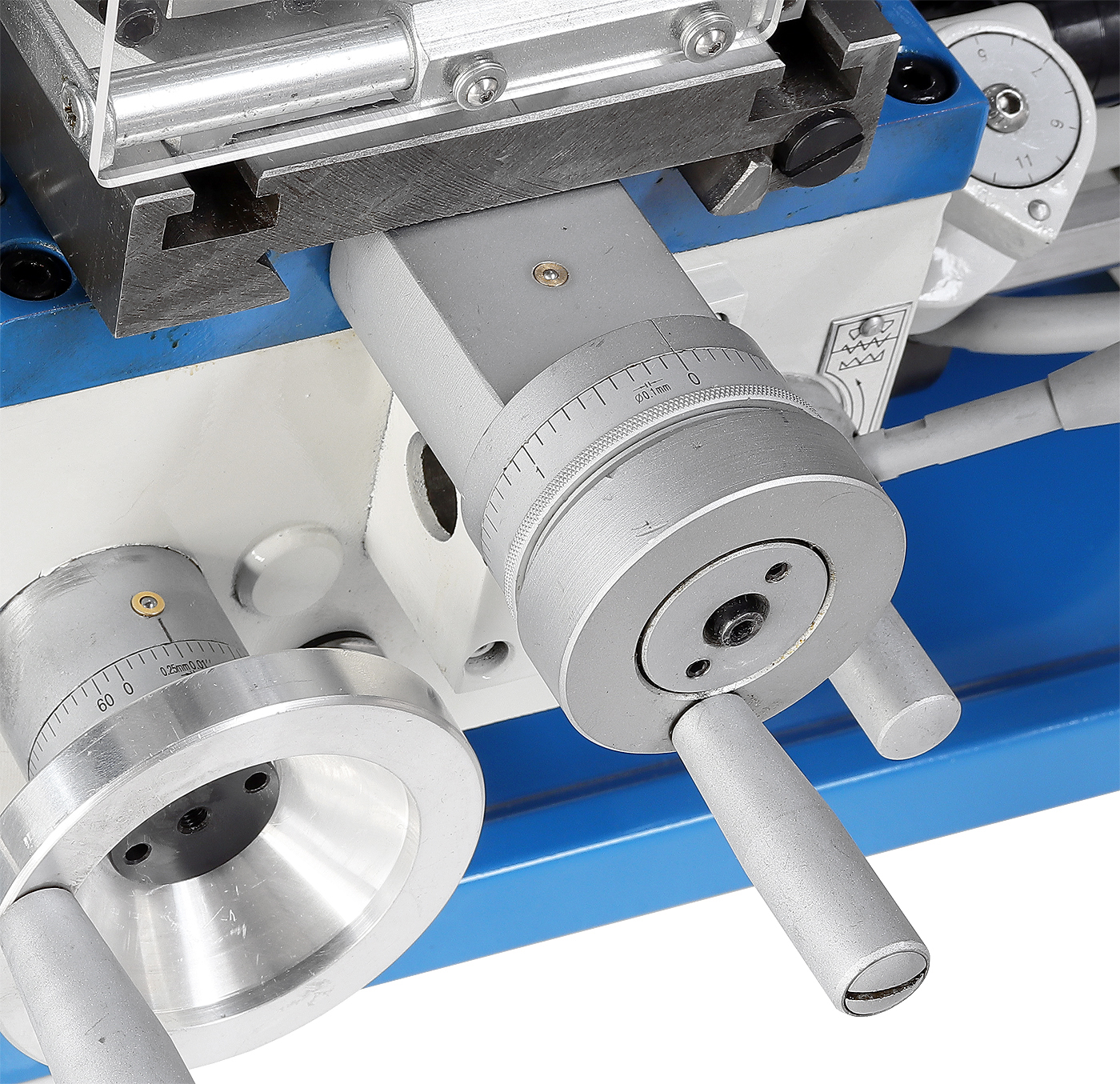

- Die Handräder haben eine einstellbare metrische Feinskalierung
- Eine Teleskopabdeckung an der Leitspindel sorgt für eine gleichbleibende Präzision über die gesamte Lebensdauer
- Das Solide Maschinenbett aus Grauguss ist induktiv gehärtet und präzisionsgeschliffen
- Mittels Hebel der bevorzugt bei Profi Drehmaschinen zum Einsatz kommt, kann über eine Schaltspindel einfach und zügig die Drehrichtung (rechts-/linkslauf) der Hauptspindel geschalten werden

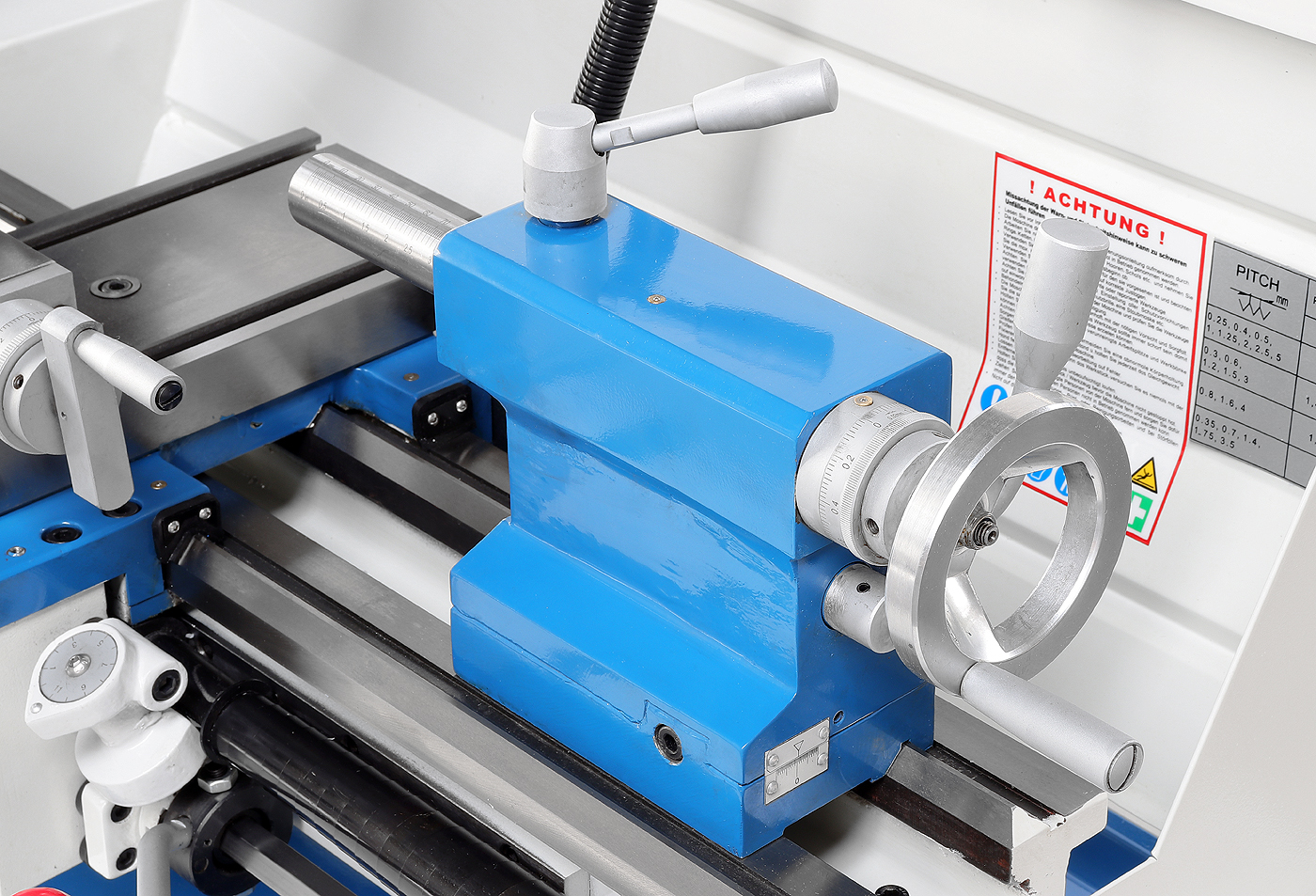

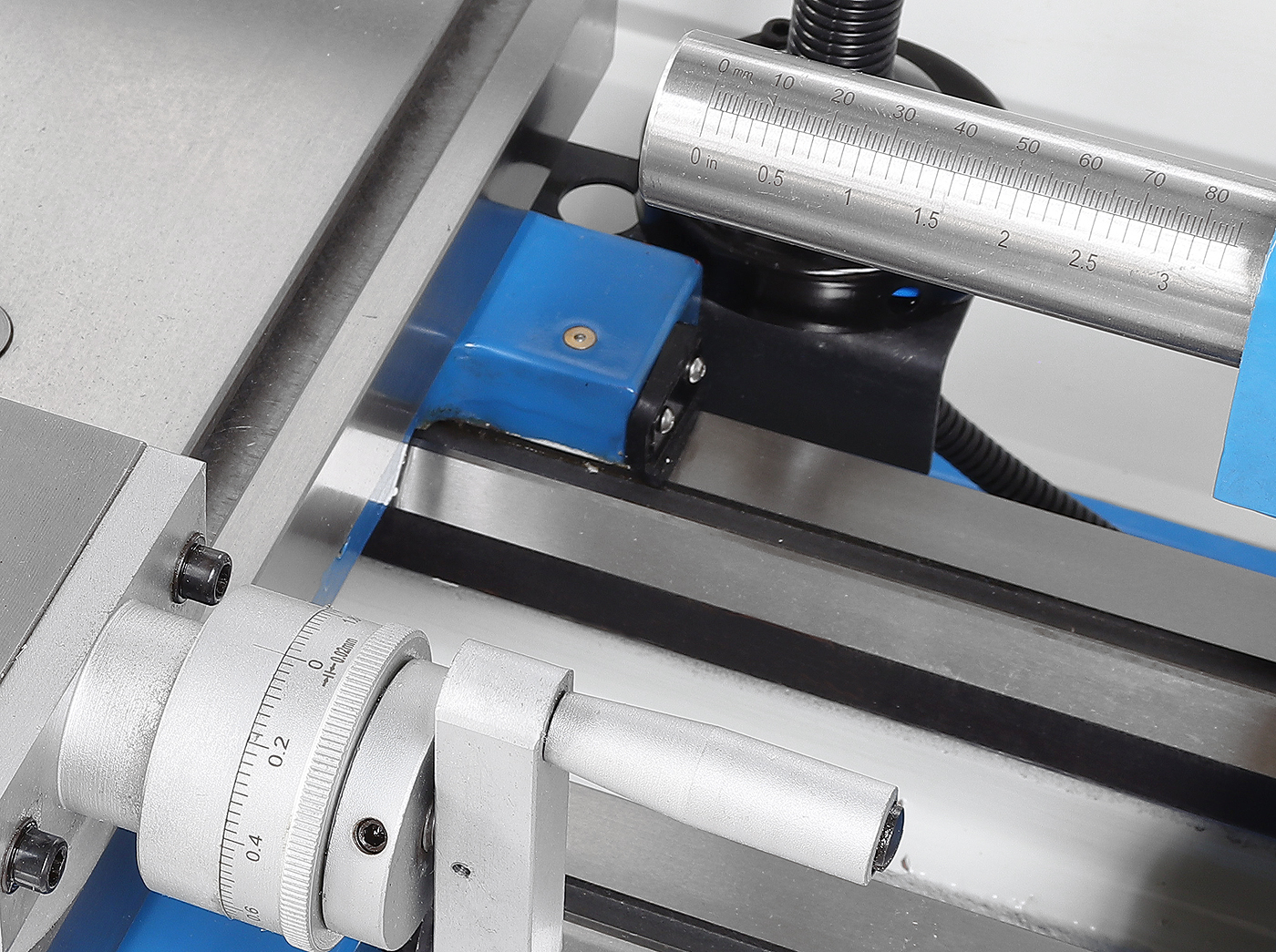

- Der Reitstock der Drehmaschine kann zum Kegeldrehen ± 5.0 mm verschoben werden

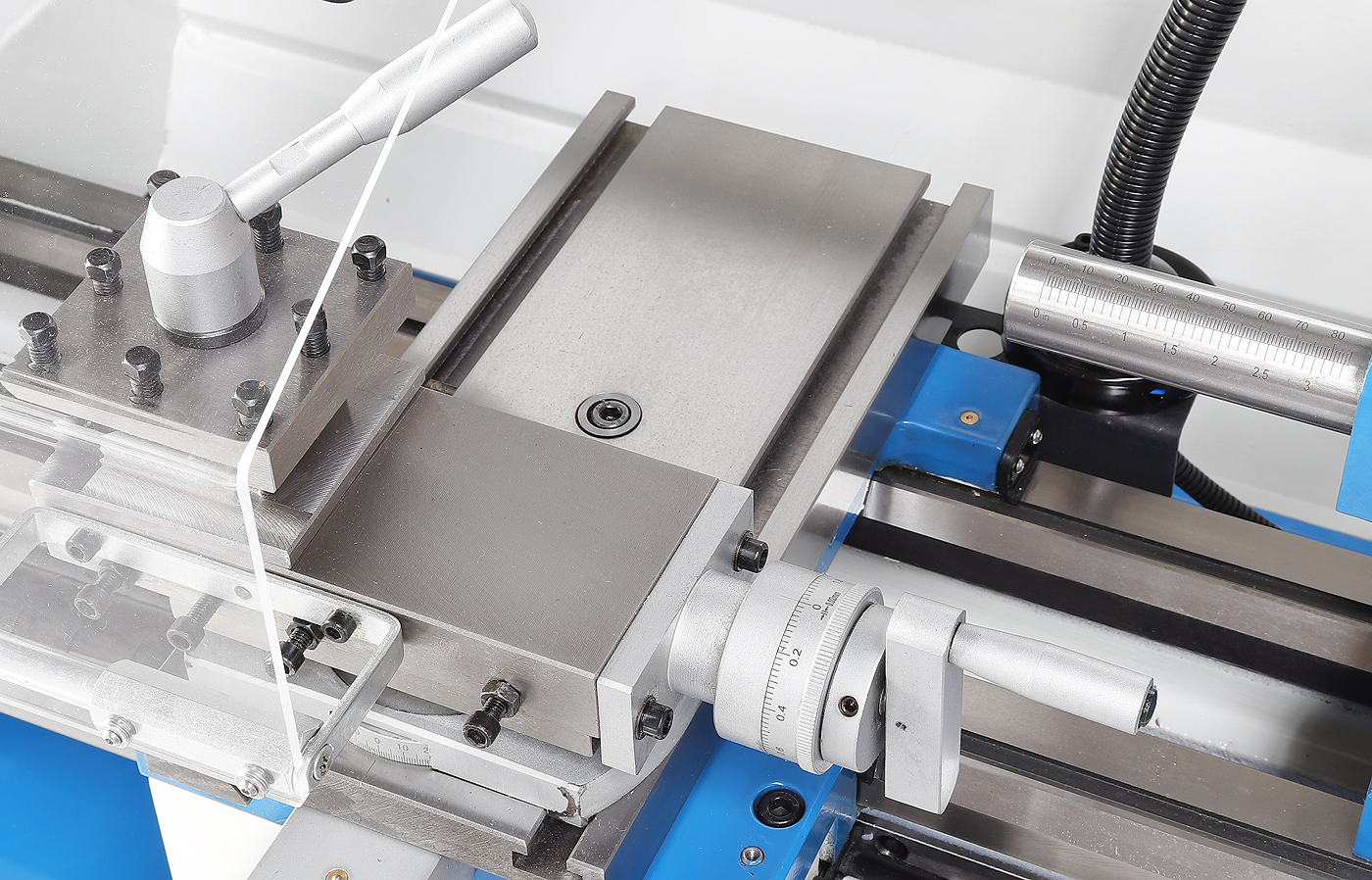

- Der Oberschlitten ist +/- 45° drehbar
- Serienmäßig inkl. LED Arbeitslicht am Schlosskasten montiert
Lieferumfang:
- 3-Backenfutter Ø 125 mm
- 1x Satz Außenbacken
- Spänewanne und Spritzwand
- Planschlitten mit Obersupport
- Inkl. autom. Längsvorschub
- Inkl. autom. Quervorschub
- Leitspindel Teleskopabdeckung

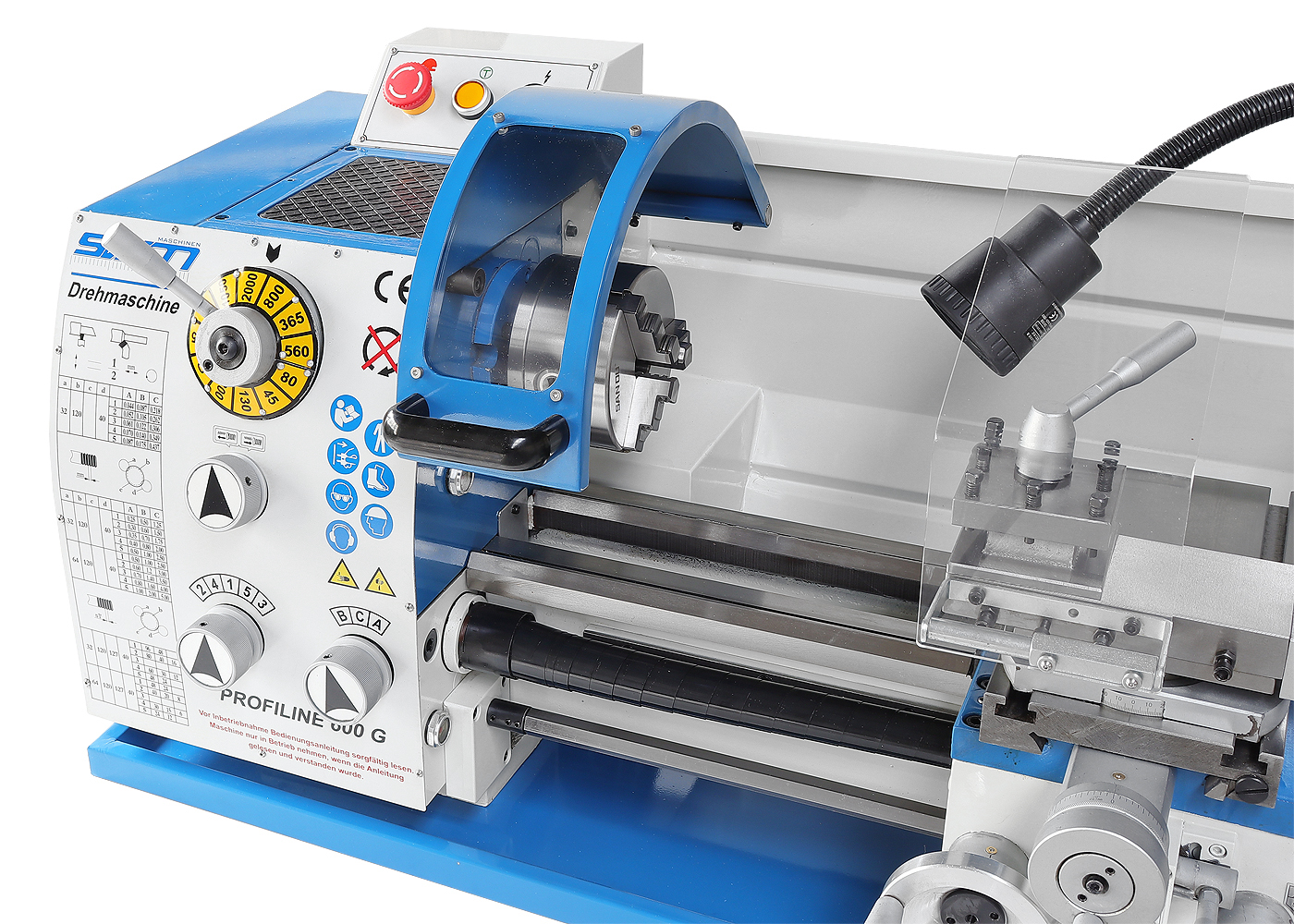

- Drehfutterschutzabdeckung
- feste Körnerspitzen
- 4-fach Stahlhalter

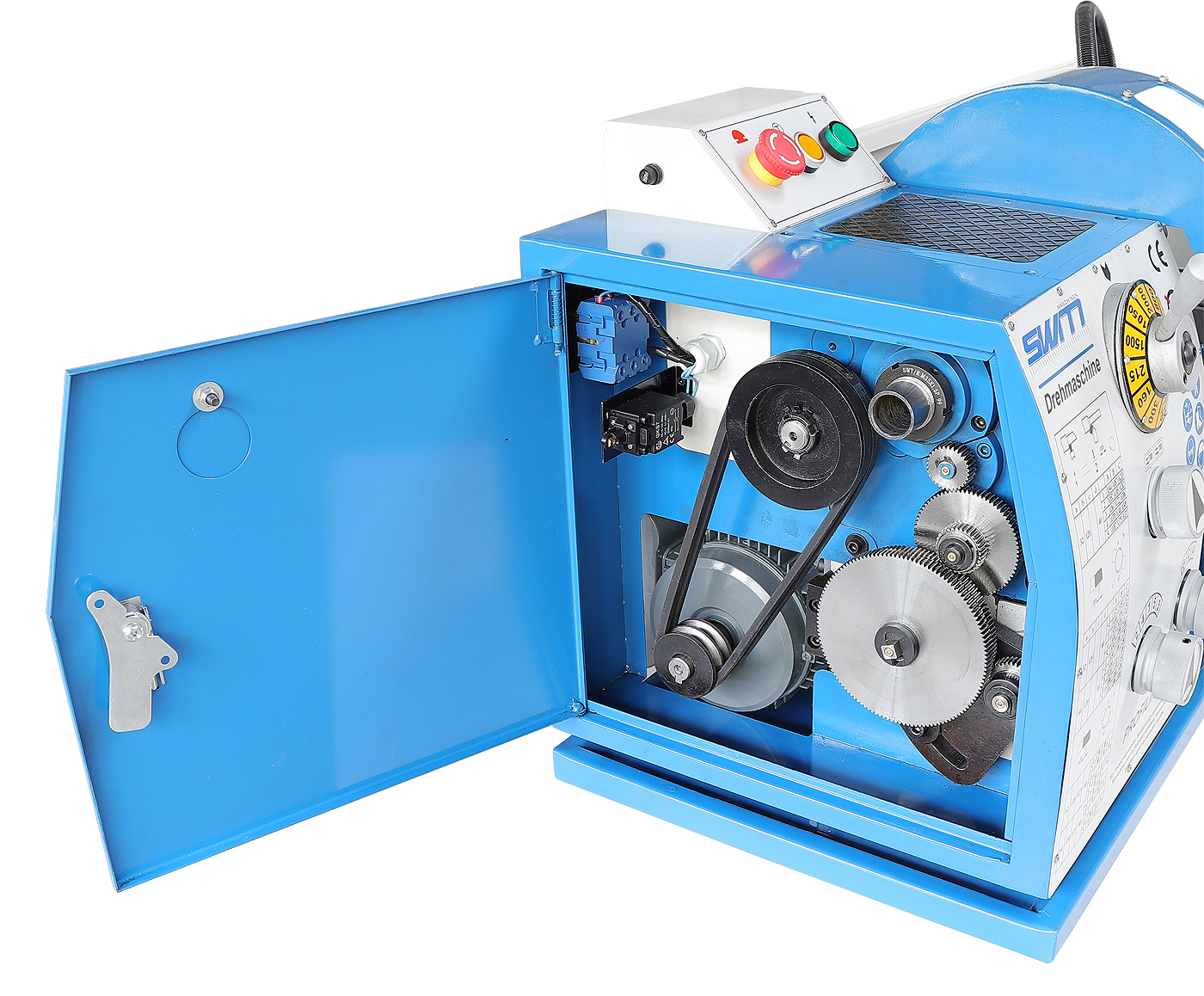

- Wechselrädersatz
- Gewindeuhr
- LED-Maschinenleuchte
- Bedienwerkzeug
- Bedienungsanleitung
Technische Daten
Spitzenweite | 600 mm |
Spitzenhöhe | 140 mm |
Spindeldrehzahlbereich | (12) 45 - 2000 U/min |
max. Drehdurchmesser | 280 mm |
max. Drehdurchmesser über Planschlitten | 165 mm |
Spindelbohrung | 25 mm |
Spindelkonus | MK 4 |
Bettbreite | 150 mm |
Vorschübe - Längsvorschübe | (15) 0,044 - 0,437 mm / U |
Vorschübe - Quervorschübe | (15) 0,022 - 0,218 mm / U |
Metrische Gewinde | (30) 0,25 - 5,0 mm |
Zollgewinde | (20) 6 - 96 Gg / 1“ |
Verfahrweg Planschlitten | 130 mm |
Verfahrweg Oberschlitten | 68 mm |
Reitstockkonus | MK 2 |
Reitstock Pinolenweg | 85 mm |
Motorleistung | 0,75 kW |
Netzspannung | 400 V / 50 Hz. |
Maschinengewicht ca. | 200 kg |
Maschinenabmessungen ca. | 1220 x 650 x 480 mm |
